5.
Sluit de bijbehorende kabels aan. Schakel de camera in
om de monitor te controleren op de gewenste weergave.
6.

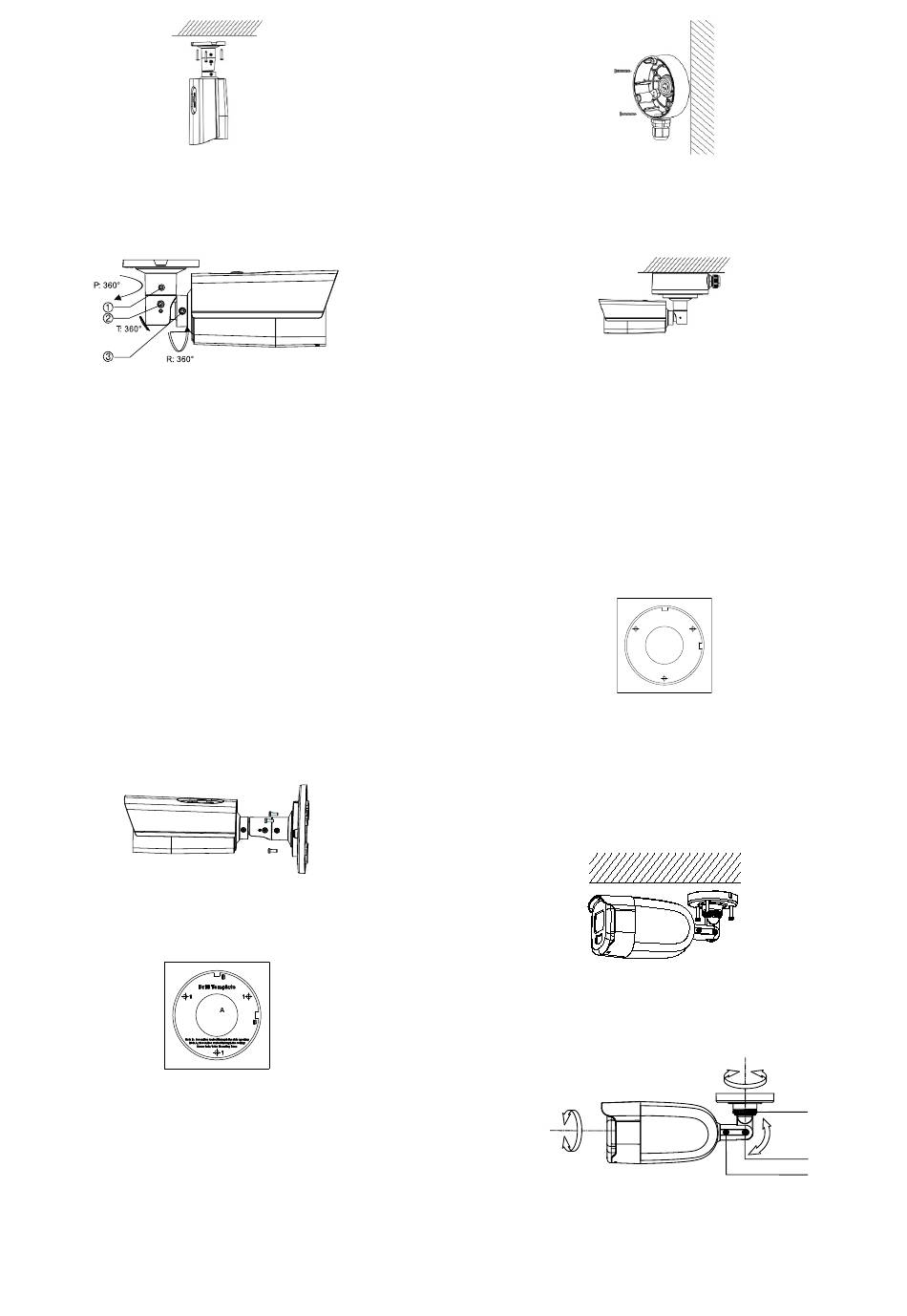

Pas de camera aan om een optimale weergavehoek te
verkrijgen. Zie de onderstaande afbeelding.
a) Draai de schroef P (1) los om de draairichting aan te
passen [0 tot -360°]. Draai de schroef vast nadat het
afstellen is voltooid.
b) Draai de schroef T (2) los om de kantelrichting aan te
passen [0 tot -180°]. Draai de schroef vast nadat het
afstellen is voltooid.
c) Draai de schroef R los (3) en draai de camera [0-360°]
om de lens aan te passen aan de gewenste
bewakingshoek. Draai de schroef vast nadat het
afstellen is voltooid.
Oppervlaktemontage wanneer de achterkap wordt gebruikt
1.
Verwijder het deksel van de achterkap en lijn de
schroefgaten van de bulletcamera uit met de gaten in de
achterkap.
2.
Leid de kabels door de kabelopening van de achterkap.
Installeer de camera op de achterkap met de
meegeleverde schroeven. Zie de onderstaande
afbeelding.
3.
Plaats de bijgeleverde sjabloon tegen het
montageoppervlak en markeer de positie van de
bevestigingsgaten.
4.
Boor en prepareer volgens alle plaatselijke
veiligheidsvoorschriften de bevestigingsgaten.
5.
Bevestig de achterkap aan het montageoppervlak met
behulp van de meegeleverde bevestigingsmaterialen.
4 / 6
6.
Sluit de overeenstemmende kabels aan en plaats het
achterkapdeksel met de camera in de achterkap. Schakel
de camera in om de monitor te controleren op de
gewenste weergave.
7.
Zie stap 6 van "Oppervlaktebevestiging" op pagina 3 om
de camera aan te passen aan de weergavehoek van de
gewenste observatie.
Montage van HD-TVI bulletcamera met
vaste lens voor weinig licht (TVB-6107)
Oppervlaktemontage
1.
Plaats de bijgeleverde sjabloon tegen het
montageoppervlak en markeer de positie van de
bevestigingsgaten.
2.
Boor en prepareer de montage- en kabeltoegang volgens
alle plaatselijke veiligheidsvoorschriften (als
bevestigingsgaten nodig zijn).
3.
Leid de kabels door de kabelopening.
4.
Bevestig de camera aan het oppervlak met de
meegeleverde bevestigingsmaterialen.
5.
Sluit de bijbehorende kabels aan.
6.
Pas de camera aan om een optimale weergavehoek te
verkrijgen. Zie de onderstaande afbeelding.
R: 360°
A. P (pan: draai)-verstelling. Draai-positiebereik: 0-360°
B. T (tilt: kantel)-verstelling. Kantel-positiebereik: 0-180°
P/N 1073685-NL • REV D • ISS 08DEC22
P: 360°
T: 180°
