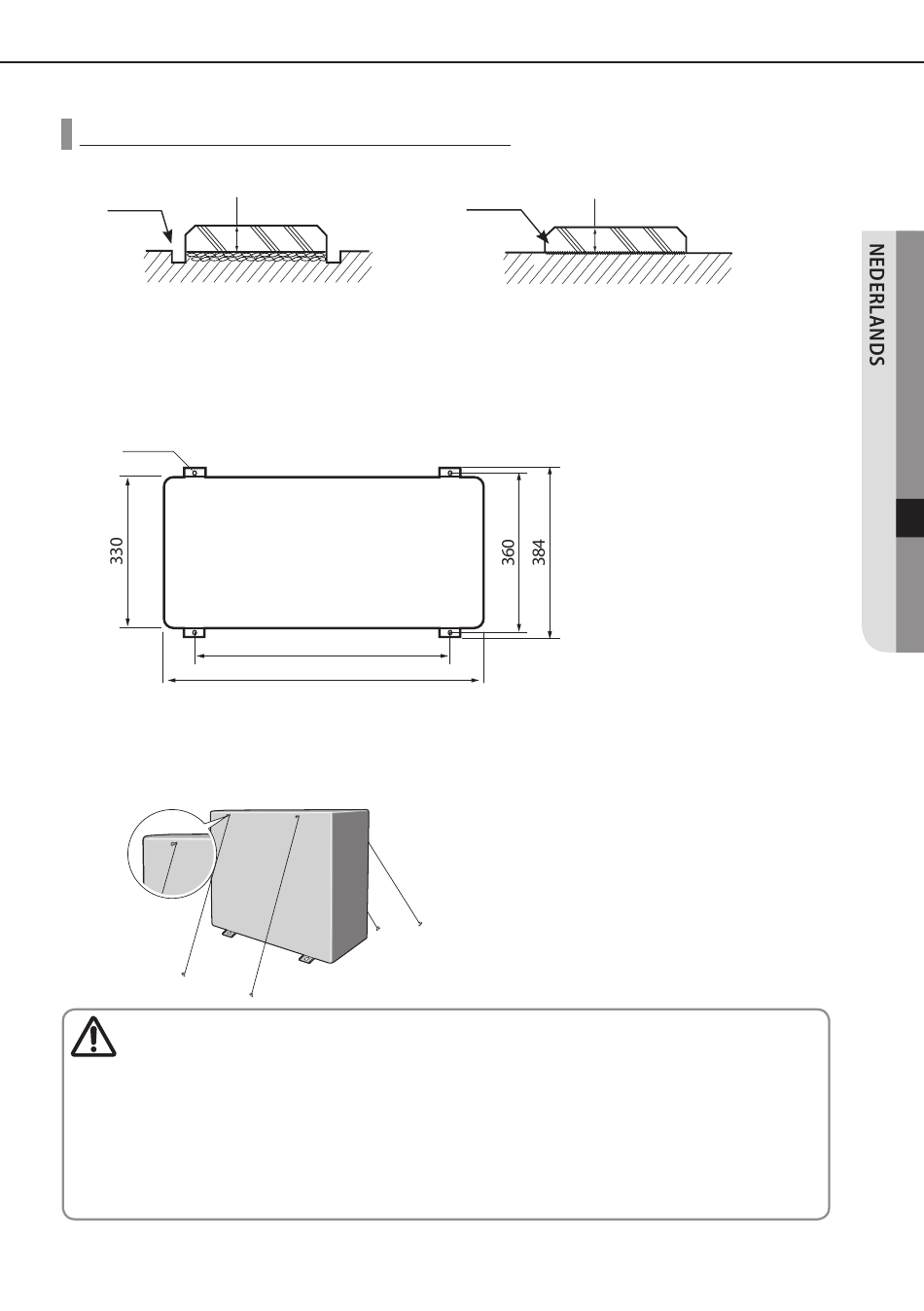

Constructie van de funderingsvoet op de grond
Afvoergat
(Bij het op de grond installeren)
X
X
De buitenunit moet worden ondersteund binnen de maten die hieronder gegeven zijn voor de funderingsvoet.
Ankerbout positie
X
X
Als de buitenunit moet worden ondersteund, zet deze dan vast met kabels, zoals aangegeven in de afbeelding.
-
Draai de vier schroeven op de bovenzijde van de omhulling van de buitenunit een klein beetje los.
-
Omwind de vier schroeven met kabels en draai de schroeven weer vast.
-
Bevestig de kabels aan de grond.
• Als de buitenunit niet goed verankerd is, kan het product vallen en dit zou kunnen leiden tot dood of
schade aan eigendommen.
VOORZICHTIG
• Installeer de buitenunit niet op de houten pallet.
• Bevestig de buitenunit stevig aan de funderingsvoet met ankerbouten.
• De fabrikant is niet verantwoordelijk voor de schade die is ontstaan door het niet volgen van het
standaard beleid voor de installatie.
• Om de buitenunit te beschermen tegen uitwendige condities zoals regen, installeer het op de
funderingsvoet en sluit de afvoerpijp aan op de waterafvoer.
Installeer de buitenunit
horizontaal op de grond
150 mm of meer
620
940
150 mm of meer
(Bij het installeren op het dak)
Eenheid: mm
15
