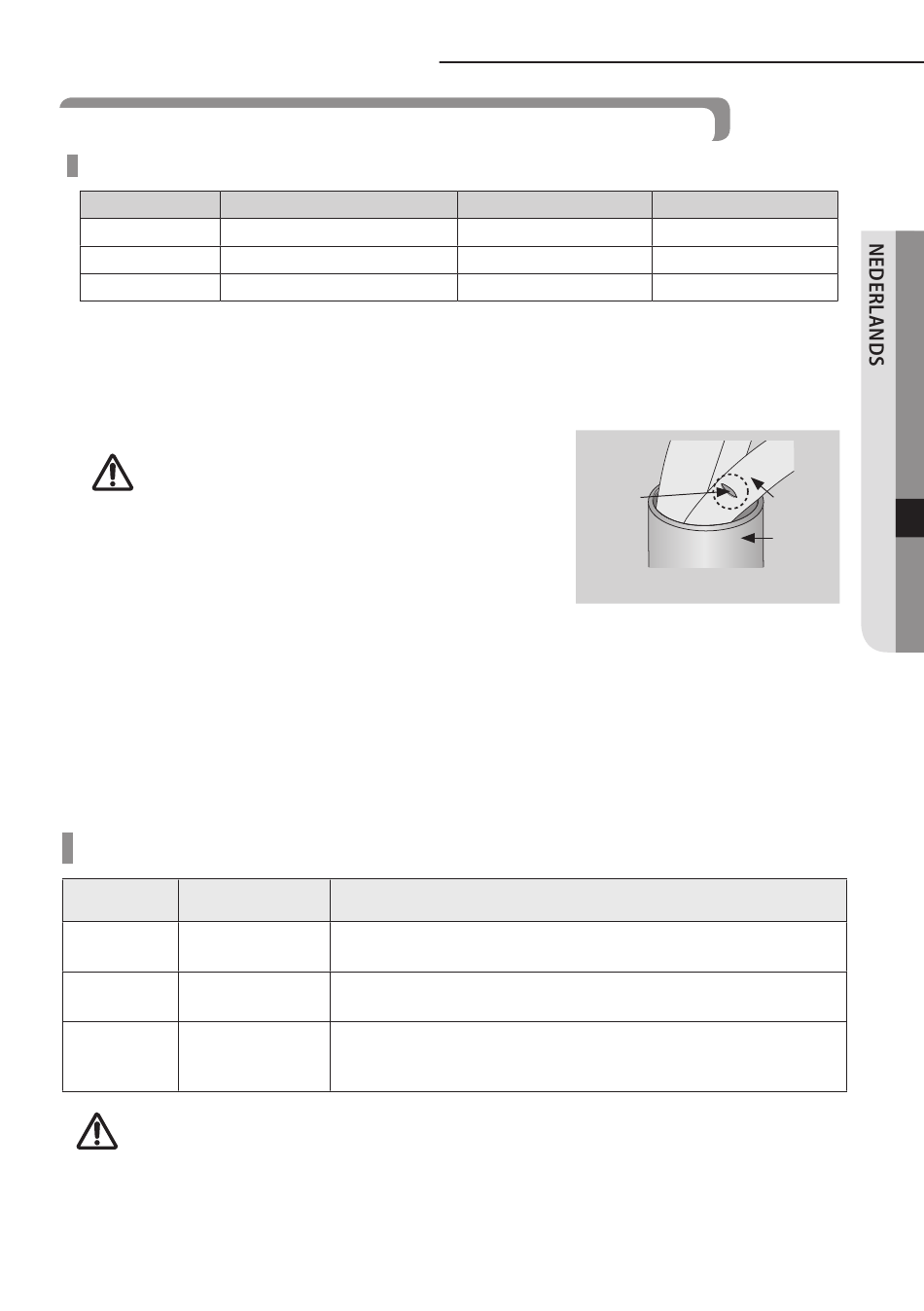

Elektrische bedradingen
AA
Specificatie van de stroomonderbreker en stroomkabel
DVM S ECO Series
Capaciteit (HP)
8
9
8
MCA: Minimum Circuit Ampère;
❇
❇
MZA: Maximum Zekering Ampère
❇
❇
❇
❇
Raadpleeg de MCA specificaties om de lijn parameter te selecteren.
Raadpleeg de MZA specificaties om de MCCB te selecteren en de ELB specificatie.
❇
❇
❇
❇
Stroomkabels van onderdelen van apparaten voor buitengebruik mogen niet lichter zijn dan flexibel
snoer met een polychloropreen mantel.(IEC-code IEC:60245 IEC 66 / CENELEC:H07RN-F)
❇
❇
Waarschuwingen voor elektrische werkzaamheden
• U moet ELCB of MCCB + ELB installeren
VOORZICHTIG
-
ELCB: Aardlekschakelaar
-
MCCB: Stroomonderbreker in gegoten behuizing
-
ELB: Aardlekschakelaar
• Bedien de buitenunit niet voordat het
• werk aan de koelmiddelleidingen afgerond is.
• Geen kabels binnenin het product loskoppelen of wijzigen. Dit kan schade aan het product veroorzaken.
• Specificatie van de stroomkabel is geselecteerd op basis van de volgende installatie condities; doorlaat
installatie / omgevingstemperatuur 30
dan vermeld, raadpleeg dan een elektrische installatie expert en selecteer opnieuw de stroomkabel.
-
Als de lengte van de stroomkabel de 50m overschrijdt, selecteer dan opnieuw een stroomkabel en
overweeg het spanningsverlies.
• Gebruik een stroomkabel die gemaakt is van onbrandbaar materiaal voor de isolator (binnenste mantel)
en de schede (buitenmantel).
• Gebruik geen stroomkabel waarbij de kerndraad is blootgesteld vanwege schade aan de isolator ontstaan
tijdens het verwijderen van de schede. Als de kerndraad is blootgesteld, kan dit brand veroorzaken.
Specificatie van de beschermingsbuis
Naam
Hardheid
Flexibele PVC
buis
Klasse 1
Verzinkte
flexibele buis
staalplaat
Klasse 1
Verzinkt plaatstaal
PVC coating
en zacht PVC
flexibele buis
samenstelling
Waarschuwingen voor het perforeren van het uitdruk-gat
• Perforeer een uitdruk-gat door er met een hamer op te slaan.
VOORZICHTIG
• Smeer na het perforeren van het uitdruk-gat roestwerende verf rondom het gat.
• Als u de kabels door het uitdruk-gat trekt, ontbraam het gat eerst en bescherm de kabel met bescherm
tape of huls, etc.
Waarschuwingen voor het installeren van de communicatie kabel
• Wanneer u de kabel aansluit, kan deze verzakken of verdrukt worden door andere onderdelen. Daarom
moeten de kabels vastgezet worden met een klem, in de afbeelding gemarkeerd met een vierkant.
Model
AM080FXMDG
AM090FXMDG
AM080MXMDG
Wanneer de beschermbuis binnen is geïnstalleerd en niet is blootgesteld
PVC
aan buitencondities, omdat het ingebed is in een betonconstructie
Wanneer de beschermbuis binnen is geïnstalleerd maar wel is blootgesteld
aan buitencondities is er kans op beschadiging van de beschermbuis
Wanneer de beschermbuis binnen is geïnstalleerd maar wel is blootgesteld
aan buitencondities zodat er kans is op beschadiging van de beschermbuis
en extra maatregelen voor het waterdicht maken nodig zijn
MCA (A)
18,0
18,5
18,4
Blootliggende
(Voorbeeld van een blootliggende kern)
°
C/ enkele multi-geleidingskabels. Als de condities anders zijn
Van toepassing zijnde voorwaarden
MFA (A)
25,0
25,0
25,0
Isolator
(binnenste
kern
mantel)
Schede
(buiten
mantel)
33
