8.1 DLG uitrusten met sensoren
Sensor met aansluiting PG 13,5 mon‐
teren:
Amperometrische sensoren
Ø = 25 mm

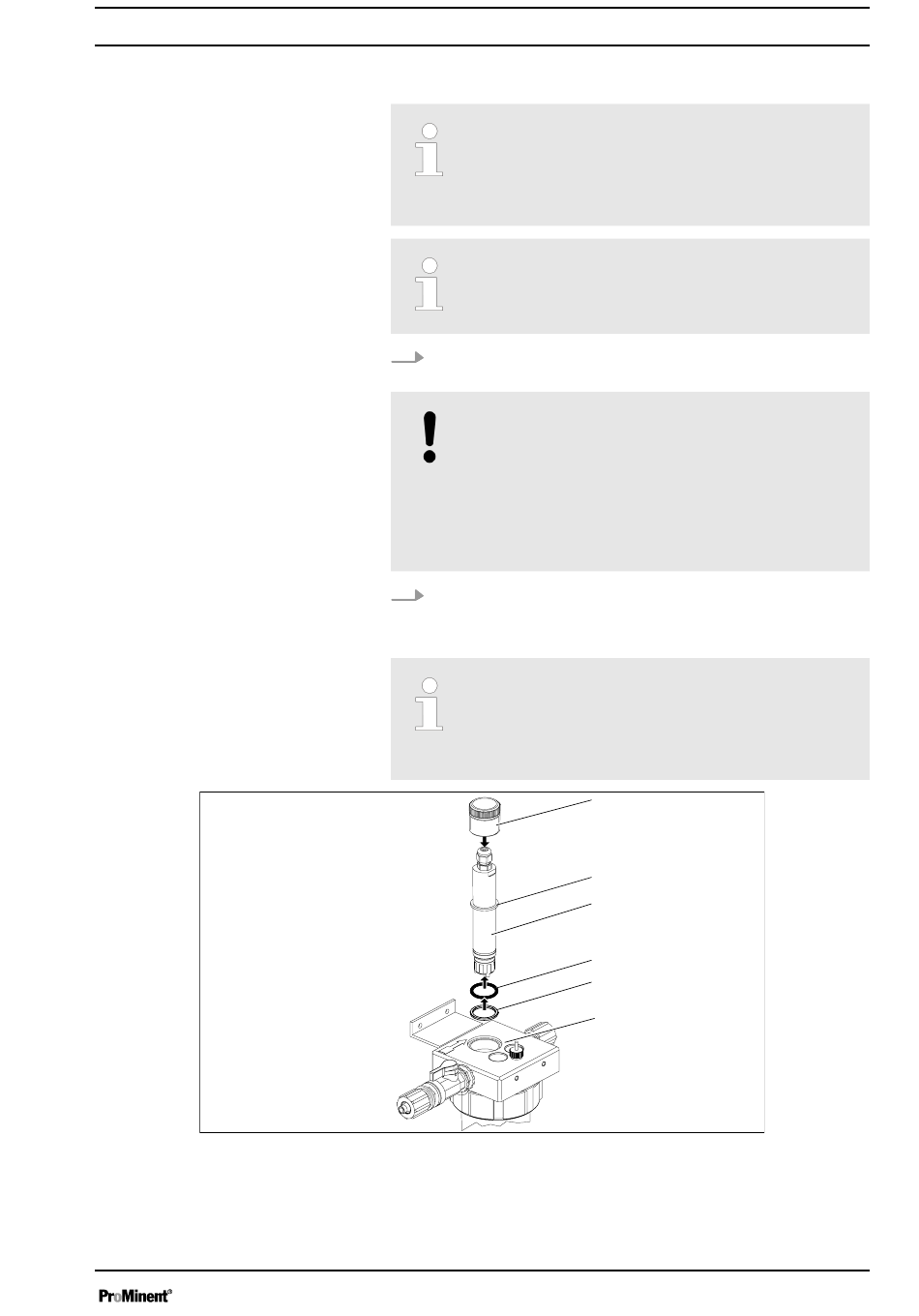

Afb. 8: Amperometrische sensor
1. Schroefdraadbus
2. Klemring
3. sensor
Sensoren installeren in bypassarmatuur DLG III/IV
Schachtdiameter < 12 mm
Sensoren met een schachtdiameter tot en met 14
mm kunnen worden ingebouwd. Bij een schachtdi‐
ameter < 12 mm, moet voor de afdichting altijd een
O-ring met klemring worden ingebouwd.
Gebruik bij de demontage altijd een zeskantsleutel
(sleutelwijdte 10 mm), zodat de blindwartel niet
wordt beschadigd.
1.
Schroef met de zeskantsleutel aan de bovenkant een blind‐
plug uit de debietgever
AANWIJZING!
De montage-instructies van de sensorfabrikant
opvolgen
Sensoren met een glazen schacht nooit inbouwen
met gereedschap. Bij sensoren met een glazen
schacht kunnen hierdoor spanningen in de glazen
schacht ontstaan, waardoor de sensor wordt ver‐
nield.
2.
De sensor met de hand vloeistofdicht in de debietgever
schroeven
Sensoren met ⌀ = 25 mm
Sensoren met ⌀ = 25 mm (bijv. chloorsensor type
CLE 3), uitsluitend inbouwen met de betreffende
montageset inbouwen (toebehoren, onderdeel‐
nummer 815079).
4. O-ring
5. Sluitring
6. Bypassarmatuur
1
2
3
4
5
6
A0645
35
