4.1.1
Apart aan te schaffen
Bevestigingsmateriaal
:
9
- om het Panel aan de muur te monteren
(bevestigingsmateriaal max. Ø 10 mm)
- om de HMI aan de wand te monteren (kophoogte van de
schroeven max. 6 mm, Ø max. 4 mm)
Aansluitkabels
:
10
- zie Tabel I op pagina 21 (#4 t/m 22) voor de specificaties
Indien nodig:
- extra wartels M16
Optioneel (voor externe toegang tot HMI via netwerk)
- ethernetkabel, min. CAT 5E afgeschermd
4.2
Uitpakken
Controleer of het product compleet is. De inhoud
van de verpakking bestaat uit:
4.2.1
ControlPro/Panel
- Panel (besturingskast)
- dubbelbaardsleutel
- bevestigingsbeugel (4), incl. montagemateriaal
- pneumatische slangen, incl. montagemateriaal:
- 2x10 m (voor filterdruk)
- 10+1 m (voor ventilatordruk)
- installatiehandleiding
- elektrisch schema
- UL compliance sticker
11
4.2.2
ControlPro/HMI
- HMI, incl. bevestigingsbeugel en borgschroef
- Ethernet veld-connector (IP 67)
4.2.3
Aansluitkabels
12

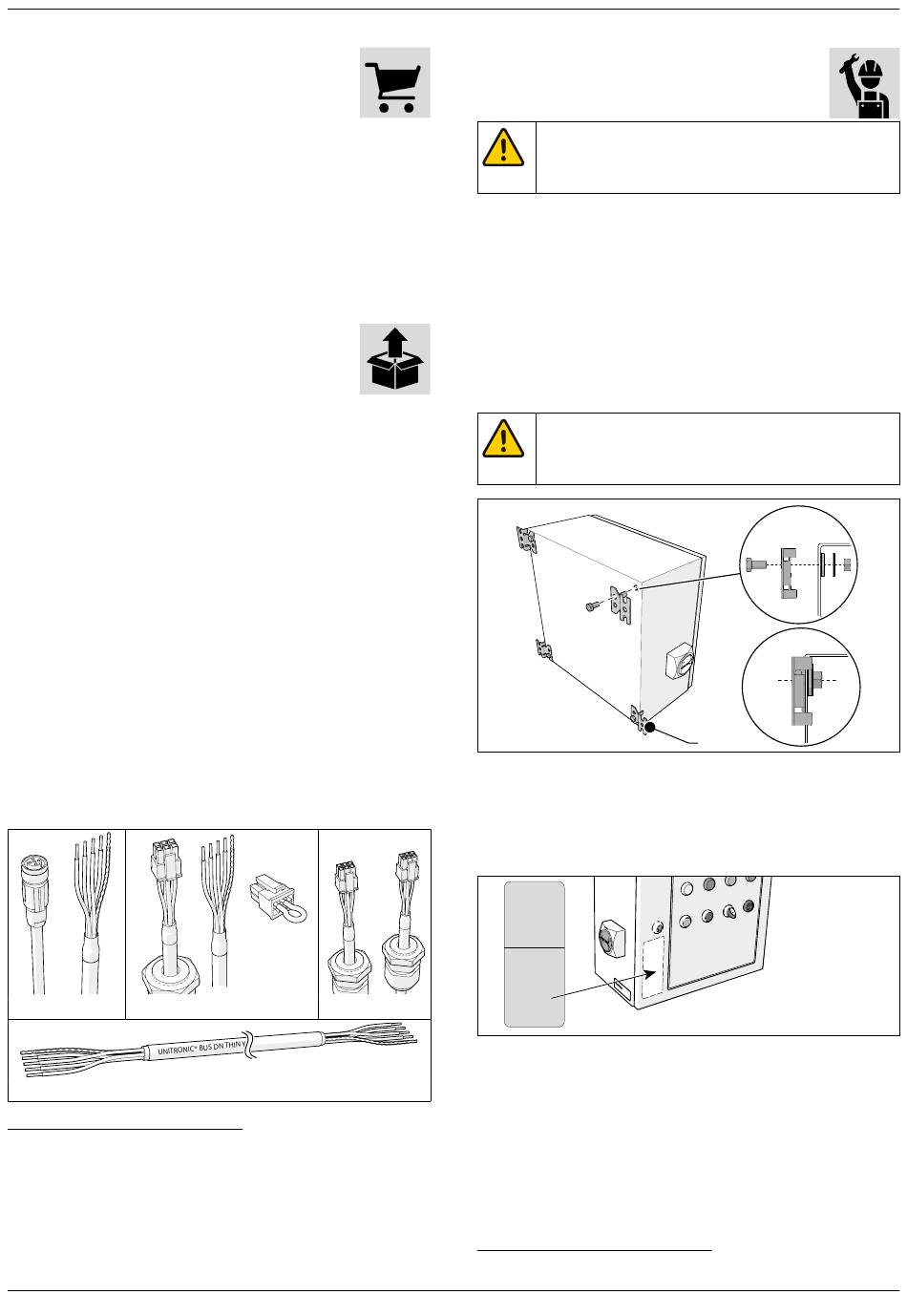

Fig. 4.1
A
Kabel Panel HMI, incl. krimpkousen
B
Kabel Panel SlaveBoard
krimpkousen
C
Kabel SlaveBoard SlaveBoard
In geval van een frequentieregelaar Plymovent VFD/Panel:
D RS-485 kabel
(separaat te bestellen)
14
A [kabel #1)
A
B
A
Fig. 4.1 Aansluitkabels
9.
Het bevestigingsmateriaal is afhankelijk van het type muur of wand
10. Het aantal en type kabels is afhankelijk van de geselecteerde opties en de
besturingsapparatuur
11. Voor gebruik in Noord-Amerika
12. De verpakking bevat tevens montagemateriaal voor de kabels; zie paragraaf
4.4.4 en 4.4.5
13. Alleen MDB
14. Separaat te bestellen (in verband met variabele lengte)
0000112606/010720/A ControlPro
, incl. wartel, eindstekker en
13
, incl. wartels
12
B [kabel #2]
C [kabel #3]
B
B
D [kabel #4]
4.3
Montage
Het Panel en de HMI moeten op een duidelijk zichtbare en
bereikbare plaats worden geïnstalleerd.
4.3.1
ControlPro/Panel
Installeer het Panel als volgt.
Fig. 4.2
•
Monteer de bevestigingsbeugels (A) aan het Panel met het
meegeleverde montagemateriaal (B).
•
Installeer het Panel aan de muur. Het Panel moet waterpas
hangen.
Fig. 4.2
Installatie van het Panel
Fig. 4.3
Alleen voor Noord-Amerika:
•
Om te voldoen aan de UL standaard 508A: plak de
overeenkomstige sticker op het Panel.
WARNING
Maintenance on Industrial Control
Panels shall only be performed by
trained,
qualified,
authorized
electricians,
appropriate
safe
electrical
practices including personal protective
equipment, approved tools, procedures
and accurate drawings of the panels
involved.
CAUTION
Risk of Electric shock
Disconnect Switch may be required to
de-energize before servicing.
AVERTISSEMENT
L'entretien des armoires industrielles
de
contrôle
doit
être
uniquement
par
des
qualifiées, expertes et autorisés en ce
sens utilisant des méthodes de travail
appropriées et sécurisées, y compris
les
équipements
de
individuelle, les outils, les procédures
approuvées et schémas électrique des
armoires en question.
ATTENTION
Risque de tension électrique
Il pourrait être nécessaire d'installer
un interrupteur principal pour mettre
hors-tension
la
machine
d'entreprendre les travaux d'entretien.
C
Fig. 4.3
UL compliance sticker
De bodemplaat is voorzien van de volgende wartels en
C
C
connectors:
Fig. 4.4
A
metalen wartel M20 voor de voedingskabel
B
universele wartels M16 (8)
C
bulkhead connectors (4) voor de drukslangen
15. Ventilatordruk + en – | Filterdruk + en –
LET OP
Zorg ervoor dat de componenten van ControlPro
niet aan trillingen of hittestraling worden
blootgesteld.
LET OP
Controleer, voordat u het Panel installeert, of de
muur/wand sterk genoeg is. Zie paragraaf 1.5.1
voor het gewicht.
A (4x)
skilled
and
using
work
effectué
personnes
protection
avant
B (4x)
15
