A
B

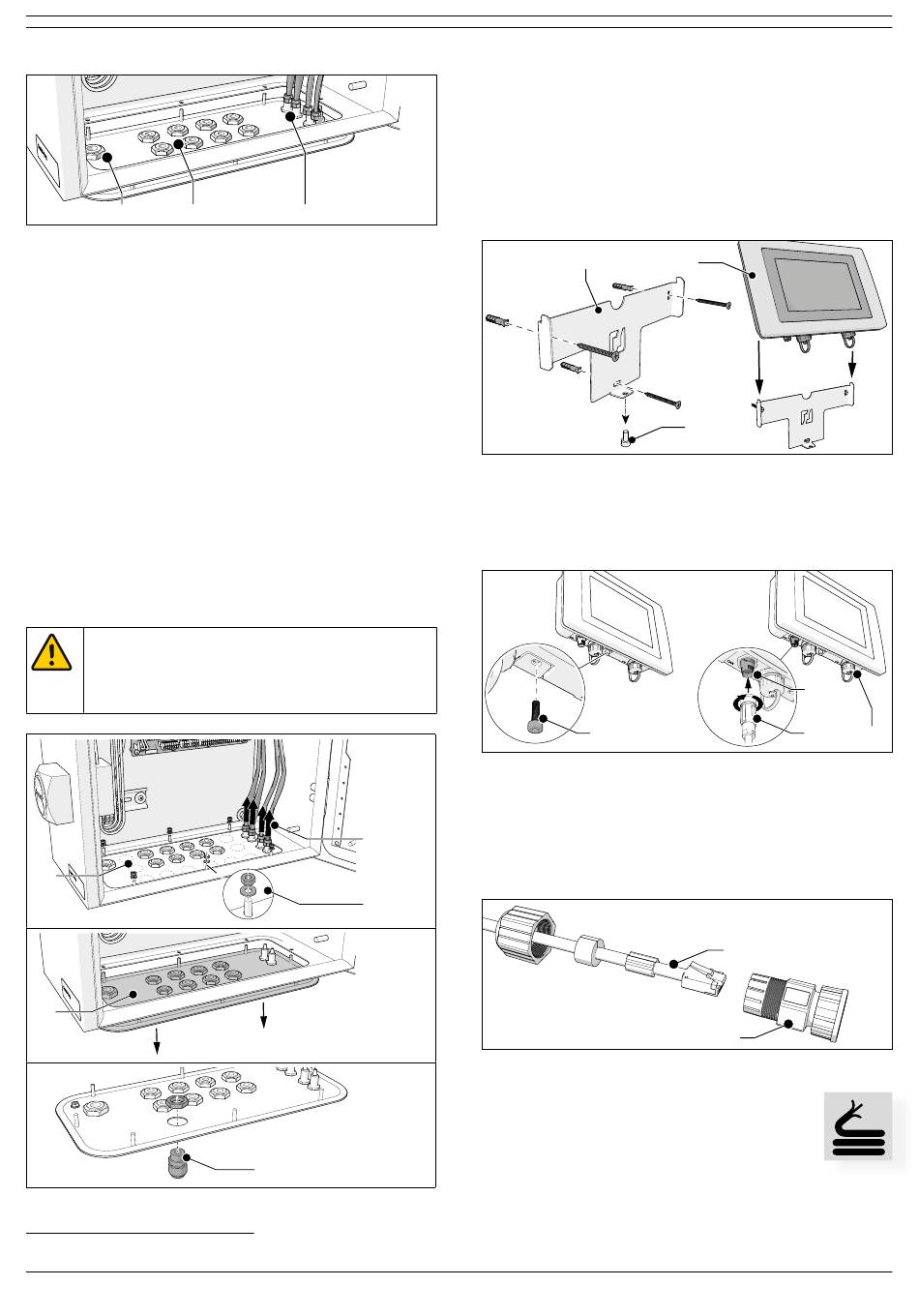

Fig. 4.4
Bodemplaat
Tabel I op pagina 21 geeft een overzicht van de benodigde
en optionele kabels die u nodig heeft om het systeem te
installeren.
•
Bepaal - afhankelijk van de geselecteerde opties en
besturingsapparatuur - het benodigde aantal en type
kabels.
Als het om meer dan 8 kabels (excl. de voedingskabel) gaat,
heeft u extra wartels nodig. Installeer de wartels als volgt.
Fig. 4.5
•
Maak de pneumatische slangen (B) via de binnenkant van
het Panel los van de bulkhead connectors.
•
Demonteer de bodemplaat (C) en verwijder deze uit het
Panel (D).
•
Maak het benodigde aantal uitdrukpunten
•
Monteer de extra wartels M16 (E) in de bodemplaat.
•
Monteer de bodemplaat.
•
Bevestig de pneumatische slangen aan de bulkhead
connectors.
WAARSCHUWING
Voor het monteren van extra wartels moet de
bodemplaat van het Panel worden verwijderd om
beschadiging van interne componenten te
voorkomen.
A
A
A
D
D
D
Fig. 4.5 Extra wartels (optioneel)
16. Max. 10
0000112606/010720/A ControlPro
C
(A) open.
16
B (4x)
B (4x)
C (6x)
C (6x)
B (4x)
C (6x)
E
E
E
4.3.2
ControlPro/HMI
Installeer de HMI als volgt.
Fig. 4.6
•
Draai de borgschroef (C) los en neem de HMI (B) van de
bevestigingsbeugel (A).
•
Monteer de beugel aan de muur. Gebruik alle drie de
bevestigingspunten en hang de beugel waterpas.
•
Zet de HMI op de beugel.
A
Fig. 4.6
Montage van de HMI
Fig. 4.7
•
Bevestig de HMI met de borgschroef (A).
•
Steek de HMI kabel (C) in de CAN connector (B) en draai
deze vast.
B
C
B
C
A
B
C
Fig. 4.7
Borgschroef en HMI kabel
Optioneel:
Fig. 4.8
•
Sluit de meegeleverde ethernet veld-connector (B) aan op
de ethernetkabel (A).
•
Verwijder de blinddop (zie Fig. 4.7D) en steek de
ethernetkabel in de overeenkomstige LAN-poort.
Fig. 4.8
Ethernet veld-connector
4.4
Elektrische aansluiting
Deze paragraaf beschrijft de elektrische aansluiting
van alle benodigde en optionele componenten aan
het Panel.
Afhankelijk van de specifieke configuratie van het
filtersysteem, blijven sommige aansluitingen op de printplaat
in het Panel ongebruikt. De printplaat bevat afneembare
klemmenblokken met schroefaansluiting ("connectors").
B
C
B
C
A
B
D
