wordt continu
knipperend Statusaanduidingen:
weergegeven
Relais 1 actief
⓵
Maximumtemperatuur boiler overschreden
☼
⚠ + ☼
Nooduitschakeling boiler actief
Nooduitschakeling collector actief
⚠
⓵
☼
Collectorkoeling actief
⓵
☼
Systeemkoeling actief
⓵ + ☼
Boilerkoeling actief
Boilerkoeling Vakantie geactiveerd
☼
⚠
⓵ + ☼
Boilerkoeling Vakantie actief
⚠
Minimumlimiet collector actief
❄
Antivriesfunctie geactiveerd
❄
⓵
❄
Antivriesfunctie actief
☛ + ⓵
⚠
Handbediening relais 1 ON
Handbediening relais 1 / 2 OFF
☛
⚠
4.1
Knippercodes
• De pompen knipperen als het betreffende relais actief is
• De sensorsymbolen knipperen als het betreffende weergavekanaal is geselec-
teerd
• Sensoren knipperen snel als een sensordefect is opgetreden
10
Sensordefect
☍
⚠

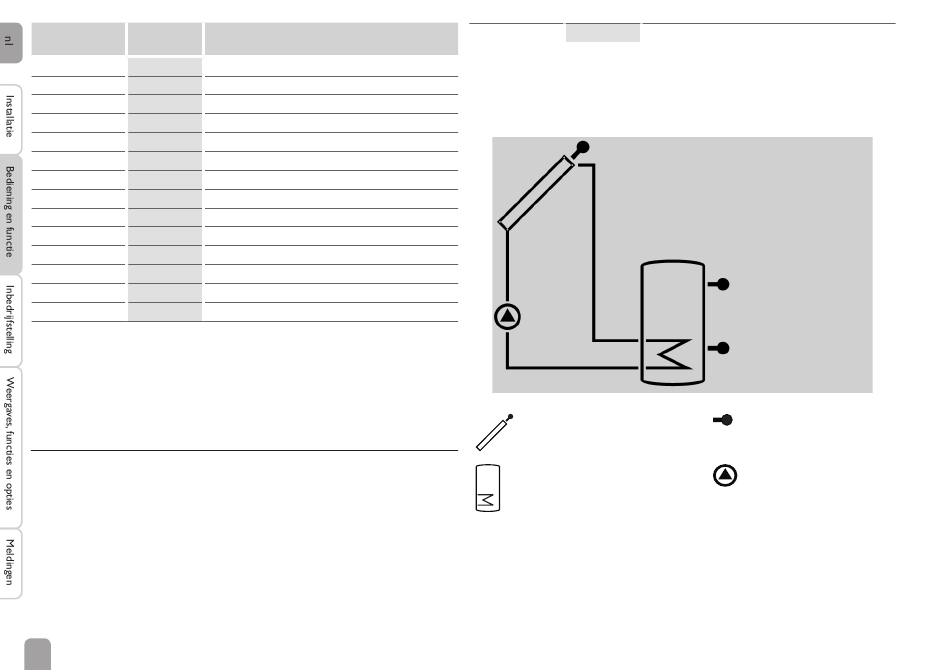

Systeemweergave
In het systeembewakingsdisplay wordt het gekozen schema weergegeven. Het be-
staat uit meerdere systeemcomponentensymbolen die afhankelijk van de status van
het systeem knipperen, continu of verborgen worden weergegeven.
Collector
met collectorsensor
Boiler
met warmtewisselaar
temperatuursensor
pomp
