Elektrische installatie
6
6

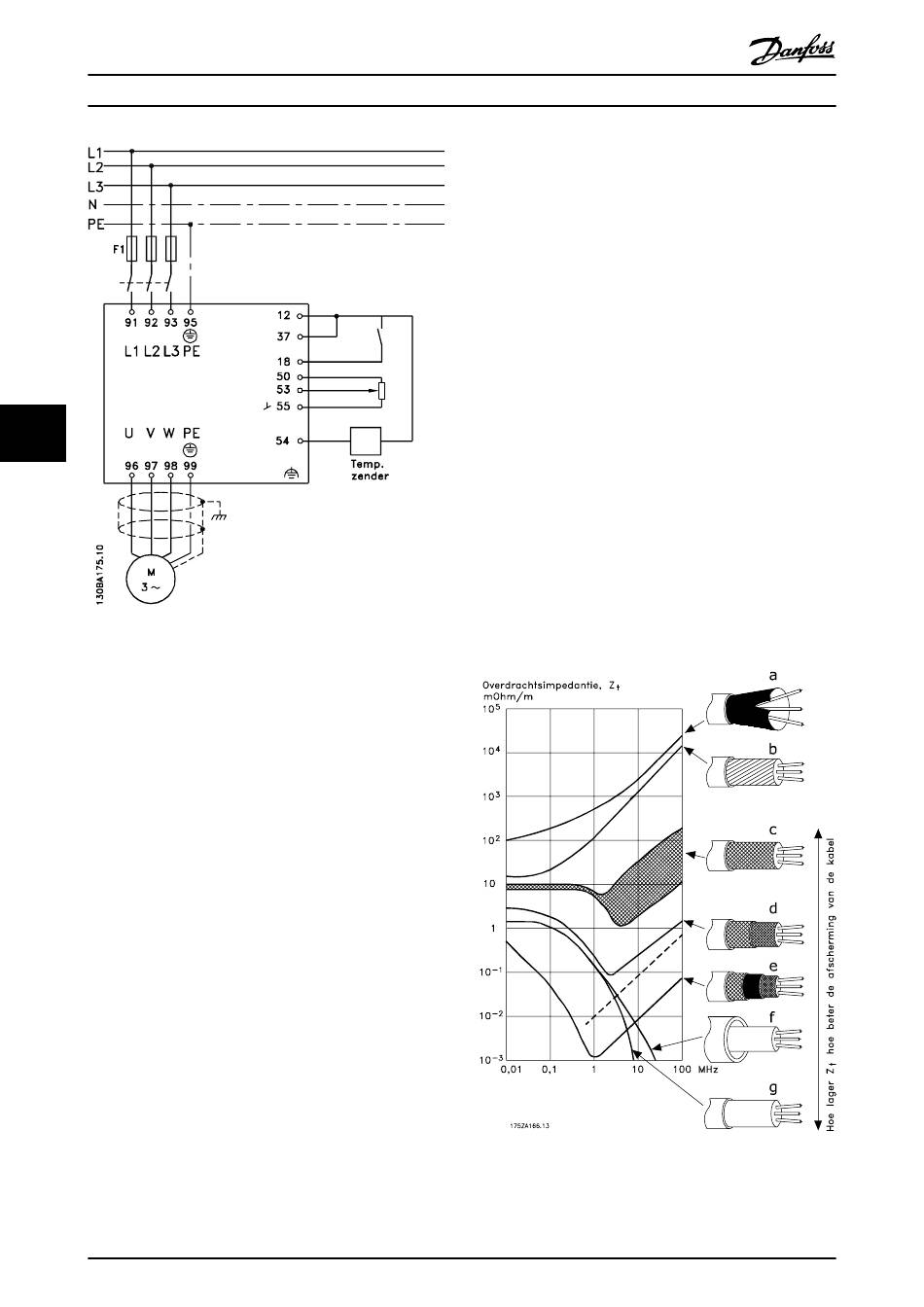

Afbeelding 6.63 Elektrisch aansluitschema

6.8.2 Gebruik van EMC-correcte kabels

Danfoss adviseert het gebruik van gevlochten,
afgeschermde/gewapende kabels om te zorgen voor
optimalisering van de EMC-immuniteit van de stuurkabels
en de EMC-emissiekenmerken van de motorkabels.
Het vermogen van een kabel om de inkomende en
uitgaande straling van elektrische ruis te reduceren, hangt
af van de overdrachtsimpedantie (Z
een kabel is doorgaans zo ontworpen dat de overdracht
van elektrische ruis wordt verminderd. Een afscherming
met een lagere overdrachtsimpedantiewaarde (Z
effectiever dan een afscherming met een hogere
overdrachtsimpedantiewaarde (Z
De overdrachtsimpedantie (Z
brikanten aangegeven, maar het is vaak mogelijk om de
overdrachtsimpedantie (Z
het fysieke ontwerp van de kabel.
128
Design Guide
). De afscherming van
T
) is echter
T
).
T
) wordt zelden door kabelfa-
T
) te schatten aan de hand van
T
Danfoss A/S © Rev. 06/2014 Alle rechten voorbehouden.
De overdrachtsimpedantie (Z
basis van de volgende factoren:
•
Het geleidingsvermogen van het afschermings-
materiaal
•
De contactweerstand tussen de afzonderlijke
afschermingsgeleiders
•
De afdekking van de afscherming, dat wil zeggen
het fysieke gebied van de kabel dat door de
afscherming wordt bedekt; deze wordt vaak als
percentage weergegeven
•
Afschermingstype, d.w.z. gevlochten of ineenge-
draaid patroon
a.
Koperdraad bekleed met aluminium
b.
Gedraaid koperdraad of draadkabel van
gewapend staal
c.
Enkellaags gevlochten koperdraad met diverse
percentages afschermingsdekking
Dit is de standaard referentiekabel van Danfoss
d.
Dubbellaags gevlochten koperdraad
e.
Dubbellaags gevlochten koperdraad met een
magnetische, afgeschermde/gewapende
tussenlaag
f.
Kabel die door koperen of stalen buis loopt
g.
Loodkabel met wanddikte van 1,1 mm
Afbeelding 6.64 Overdrachtsimpedantie
) kan worden bepaald op
T
MG11BC10
