Afbeelding 3.11 Aansluiting op 24 V-backupvoeding (A5-C2).

3.1.9 Analog I/O MCB 109

De Analoge I/O-kaart is bedoeld voor gebruik in
bijvoorbeeld de volgende gevallen:
•
Om te voorzien in een reservebatterij voor de
klokfunctie op de stuurkaart
•
Als algemene uitbreiding van de analoge I/O-
functionaliteit die beschikbaar is op de stuurkaart,
bijv. voor een regeling met meerdere zones en
drie druktransmitters
•
Om de frequentieomvormer te laten fungeren als
gebouwbeheersysteem met ondersteuning voor
decentrale I/O-blokken en met ingangen voor
sensoren en uitgangen voor het besturen van
luchtregelkleppen en klepaandrijvingen
•
Als ondersteuning voor uitgebreide PID-regelaars
met I/O's voor setpointingangen, transmitter-/
sensoringangen en uitgangen voor actuatoren
MG11BC10
Design Guide

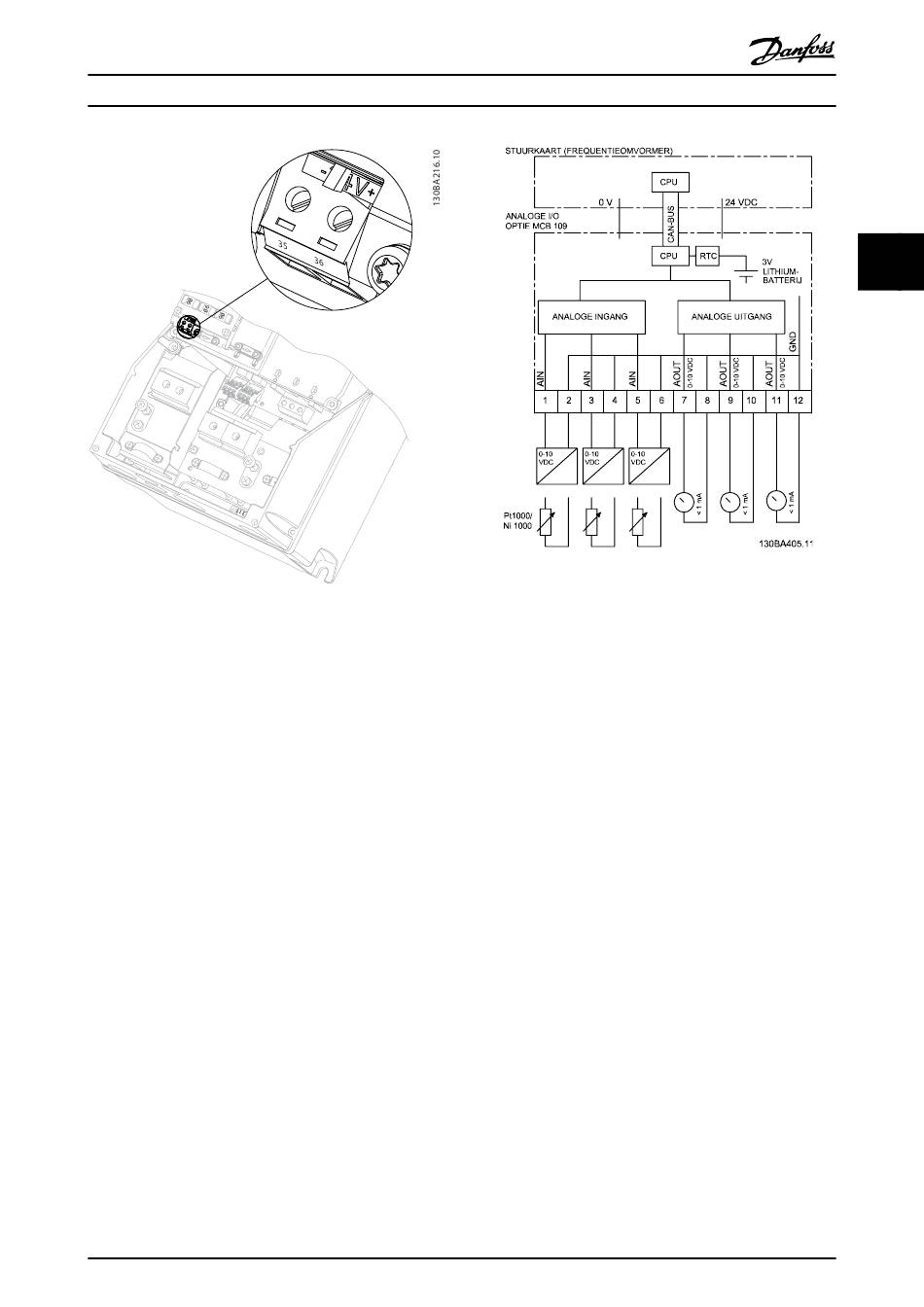

Afbeelding 3.12 Principeschema voor de Analoge I/O die in de
frequentieomvormer is geïnstalleerd.
Analoge I/O-configuratie
3 analoge ingangen die in staat zijn om het volgende af te
handelen:
•
OF
•
•
•
•
3 analoge uitgangen die 0-10 V DC leveren.
Danfoss A/S © Rev. 06/2014 Alle rechten voorbehouden.
0-10 V DC
0-20 mA (spanningsingang 0-10 V) door
bevestiging van een weerstand van 510 Ω tussen
de klemmen (zie LET OP)
4-20 mA (spanningsingang 2-10 V) door
bevestiging van een weerstand van 510 Ω tussen
de klemmen (zie LET OP)
Ni 1000 temperatuursensor van 1000 Ω bij 0 °C.
Specificaties volgens DIN 43760
Pt 1000 temperatuursensor van 1000 Ω bij 0 °C.
Specificaties volgens IEC 60751
3
