Over deze taak

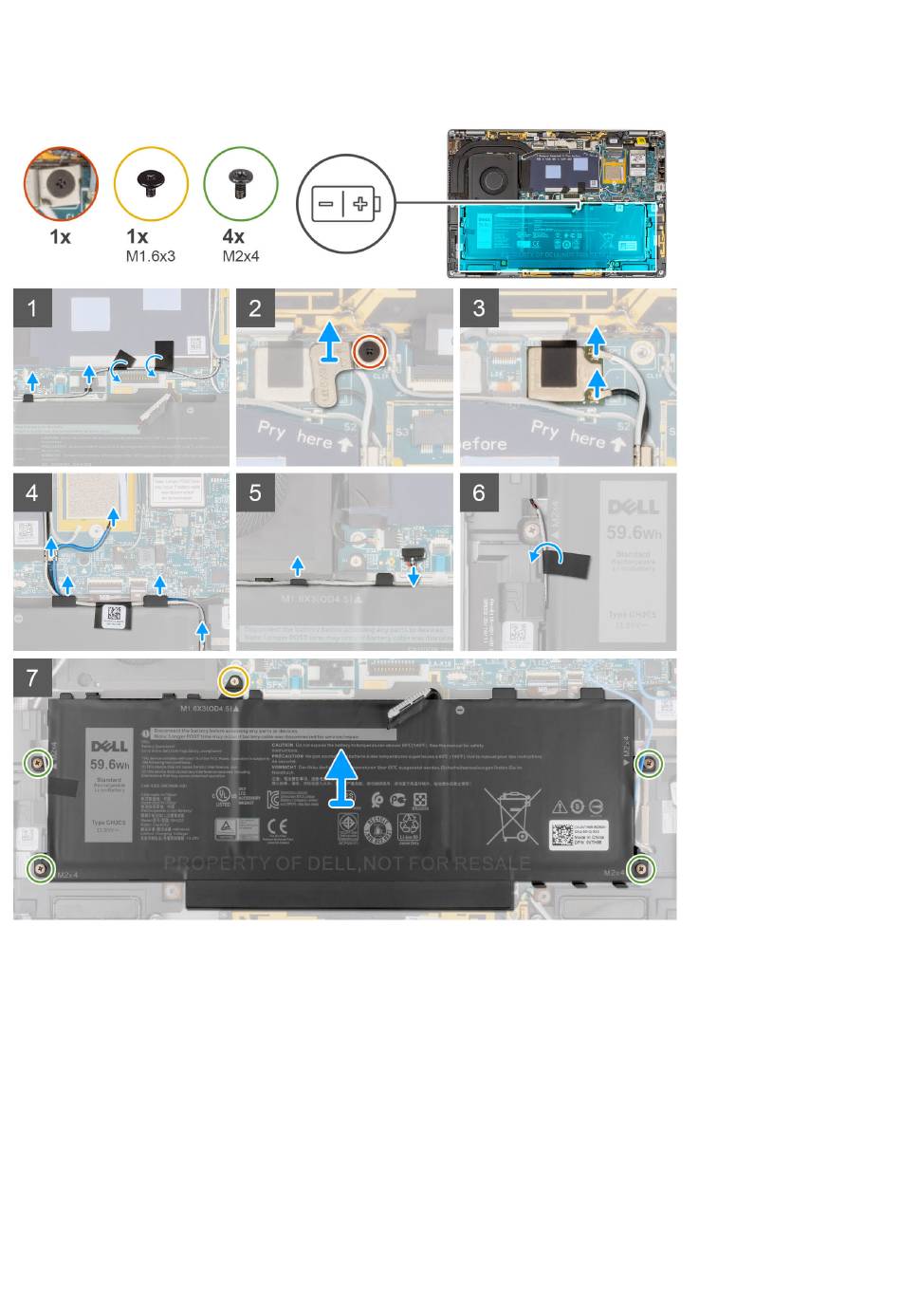

De volgende afbeeldingen geven de locatie van de batterij aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Verwijder de twee stukken tape waarmee de grijze WWAN-antennekabel aan de onderkant van de beschermkap van de CPU is
bevestigd en verwijder de kabels van de draadloze antenne van de geleiders op de systeemkaart en de geleiders aan de bovenzijde van
de batterij.
2. Verwijder het stuk tape waarmee de WLAN-antennekabels aan de bovenzijde van de batterij zijn vastgezet.
3. Draai de enkele geborgde schroef los waarmee de WLAN-beugel aan de systeemkaart is bevestigd.
4. Til de WLAN-beugel uit de systeemkaart.
5. Koppel de antennekabels los die zijn aangesloten op de WLAN-module.
6. Verwijder de WLAN-antennekabels en de blauwe WWAN-antennekabel uit de metalen klemmen op de systeemkaart en de geleiders
aan de zijkanten van de batterij.
Onderdelen verwijderen en plaatsen
35
