Stappen

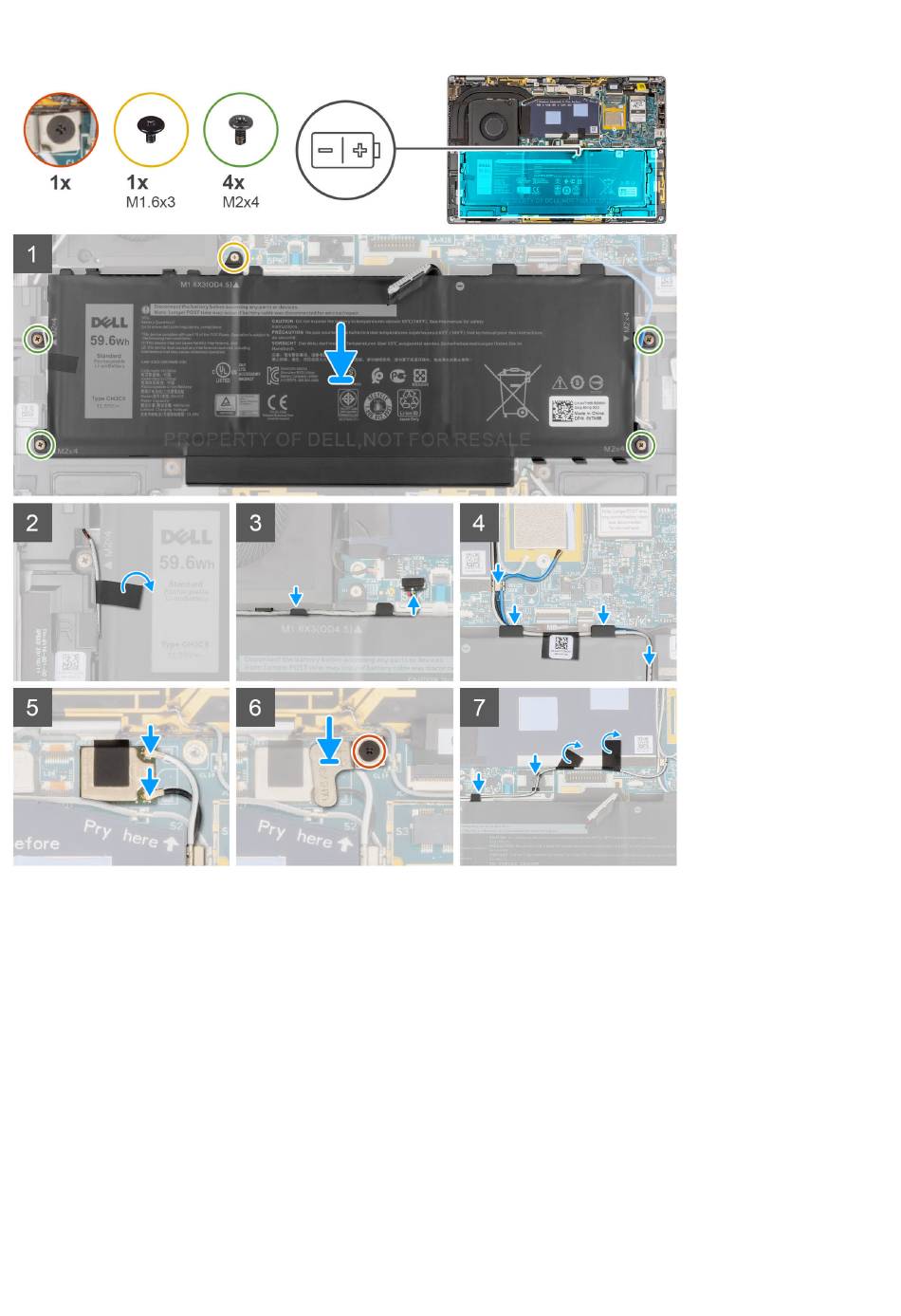

1. Lijn de batterij uit en plaats die op de palmsteuneenheid.
2. Verwijder de enkele schroef (M1.6x3) en vier schroeven (M2x4) waarmee de batterij aan de palmsteuneenheid wordt bevestigd.
3. Sluit de stekker van de luidsprekerkabel opnieuw aan op de connector op de systeemkaart.
4. Leid de luidspreker kabels door de geleiders aan de linker- en rechterkant van de batterij.
5. Bevestig het stuk tape waarmee de luidsprekerkabel aan de linkerkant van de batterij is vastgezet.
6. Leid de luidsprekerkabel door de geleiders langs de bovenkant van de batterij en sluit de luidsprekerkabel aan op de connector op de
systeemkaart.
7. Leid de WLAN-antennekabels en de blauwe WWAN-antennekabel door de metalen klemmen op de systeemkaart en de geleiders aan
de zijkanten van de batterij.
8. Sluit de antennekabels aan op de WLAN-module.
9. Lijn de WLAN-beugel uit en plaats deze op de systeemkaart.
10. Draai de enkele geborgde schroef vast waarmee de WLAN-beugel aan de systeemkaart is bevestigd.
11. Bevestig het stuk tape waarmee de WLAN-antennekabels aan de bovenzijde van de batterij zijn vastgezet.
Onderdelen verwijderen en plaatsen
