De Set Monteren - Toro Groundsmaster 360 Installatie-Instructies
Set met hellingsensor
Verberg thumbnails
Zie ook voor Groundsmaster 360:
- Gebruikershandleiding (76 pagina's) ,
- Installatie-instructies (25 pagina's) ,
- Installatie-instructies (8 pagina's)
Inhoudsopgave
De set monteren
De sensormodule monteren
1.
Koppel de accu los. Raadpleeg de
Gebruikershandleiding voor de procedure.
2.
Beweeg de stoel naar voren.
3.
Kantel het achterdeksel naar voren of verwijder
het om bij de draden te kunnen komen
1
of
Figuur
2).

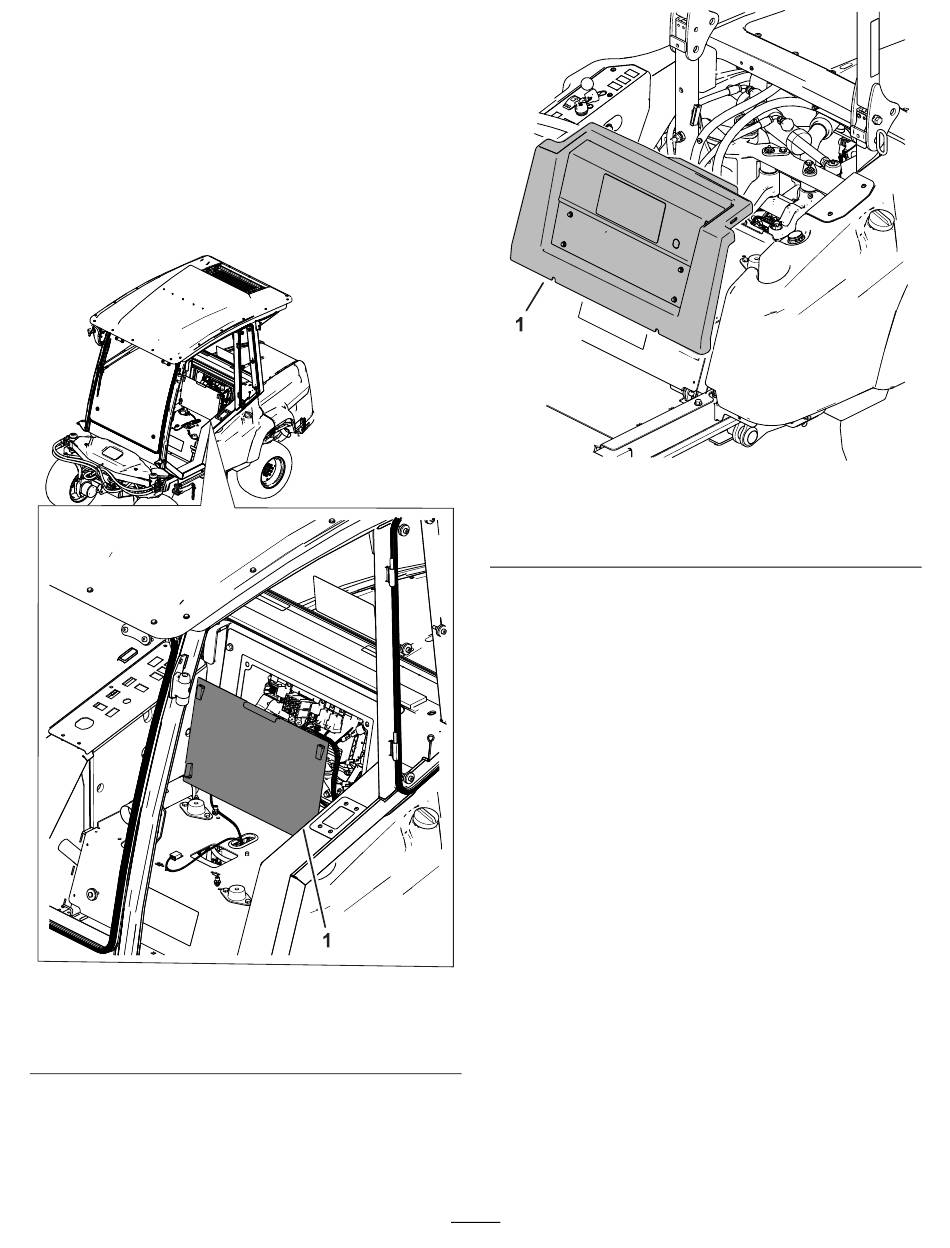

Machine met cabine
1. Achterdeksel
(Figuur
Figuur 1
1. Achterdeksel
4.
Monteer de sensorbeugel aan het frame met 2
bouten (½" x 1"), zie
Opmerking:
schroefgaten.
g321252
3
Figuur 2
Machine met rolbeugel
Figuur
3.
De gaten in het frame zijn
g321253
