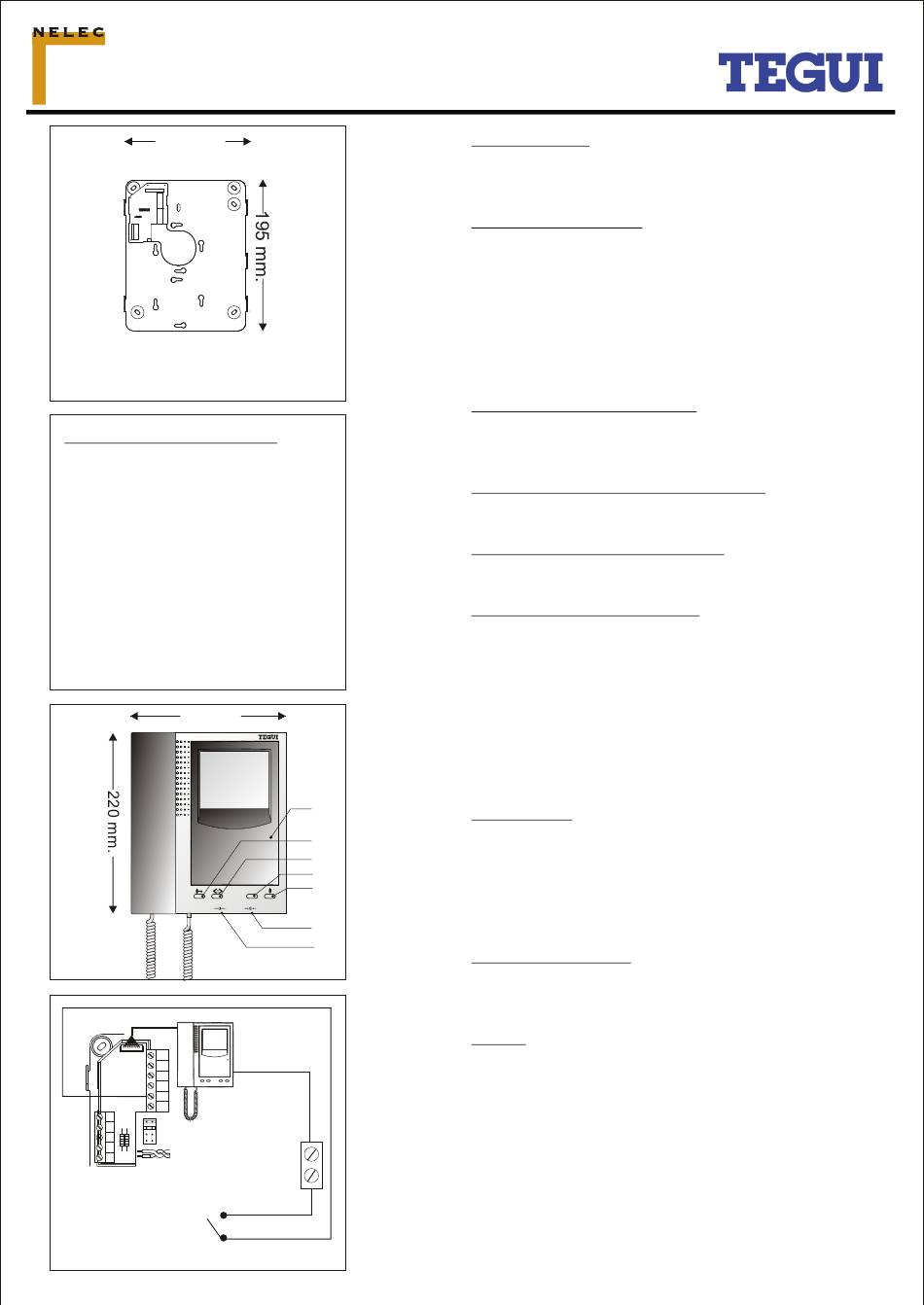

Videosignaal en afmetingen
Videosignaal en afmetingen
155 mm.
B-72
170 cm boven de
vloer monteren
Bediening Tegui monitor M-72
1. Systeem bezet indicatie LED.
2. Bediening deuropener.
3. Drukker met vrije functie (NVT).
4. Drukker tbv centrale (NVT).
5. Beeldoproep (bewakingfunctie).
6. Helderheid afstellen.
7. Contrast afstellen.
188 mm.
Diepte 60 mm.
A2
A1
18
16
2
1
6
V
M
M
V
Beldrukker
B72
appartementsdeur
tbv 2de belsignaal
Videosignaal.
Het videosignaal op klemmen V en M van de
buitenpost is een hoogfrequent signaal, let daarom
op de volgende zaken:
Niet zomaar aftakken
Iedere videofoon wordt op zijn eigen uitgang van
een videoverdeler aangesloten. Zelfs een kleine
aftakking zonder videoverdeler kan de kwaliteit van
het beeld verminderen. Een T-splitsing bijvoorbeeld
om vanaf een stijger 50 cm naar een M-72 af te
takken, kan niet. Je moet of videoverdelers
gebruiken of doorlussen op de klemmen van de
toestellen.
Eindweerstanden videofoon.
Als je een videofoon op een uitgang van de DVPA
aansluit, moet je de eindweerstanden op de
bevestigingsplaat B-72 gewoon laten zitten.
Geen eindweerstanden deurtelefoon
Als je een deurtelefoon op een uitgang van de DVPA
aansluit, zijn eindweerstanden niet nodig.
Eindweerstanden videoverdeler.
Monteer een weerstand van 110 Ohm op de
doorlus-uitgang S van de bovenste DVPA.
Eindweerstanden algemeen.
De signaaloverdracht is optimaal als er op het einde
van iedere lijn eindweerstanden worden
gemonteerd om de lijn 'af te sluiten'. Een lijn begint
bij de camera en bij iedere uitgang van een
videoverdeler. Een ongebruikte uitgang hoeft niet
afgesloten te worden. De doorlus-uitgang S van de
DVP en de DVPA moet je alleen bij de laatste
verdeler afsluiten. Monteer daar een weerstand van
110 Ohm tussen klem M en klem V.
1
Video-aders.
Gebruik bij voorkeur een twisted-pair om het signaal
2
te beschermen tegen storing. Als er geen twisted-
3
pair is, neem dan twee aders die in de kabel dicht
4
5
tegen elkaar aan liggen. Gebruik geen dubbele
aders, er loopt maar een klein stroompje. Gebruik
6
nooit aders van verschillende twisted-pairs.
7
Videoverdeler DVPA.
Met de DVPA kun je aftakken naar losse videofoons
en naar stijgers met doorgeluste videofoons. De
DVPA wordt door de digitale bus gevoed.
Testen:
Als het beeld niet goed is, zijn er eigenlijk maar een
paar mogelijkheden...
Check of er op iedere einde eindweerstanden zitten
en of ze niet zitten op plekken waar ze niet horen.
Als de video-aders omgedraaid zijn, geeft dat een
soort canal+ beeld.
Als het beeld slecht is, zit er misschien een
onderbreking in een van de twee video-aders. Test
dit door beurtelings een van de twee aders bij de
buitenpost los te halen. Als slechts een van de aders
aangesloten is, moet er ook beeld zijn, maar van
slechte kwaliteit.
Copyright Nelec BV
