Instellen VTD
Instellen VTD
7
8
A2
A1
18
16
2
1
A2
A1
18
16
2
1
6
V
M
M
V

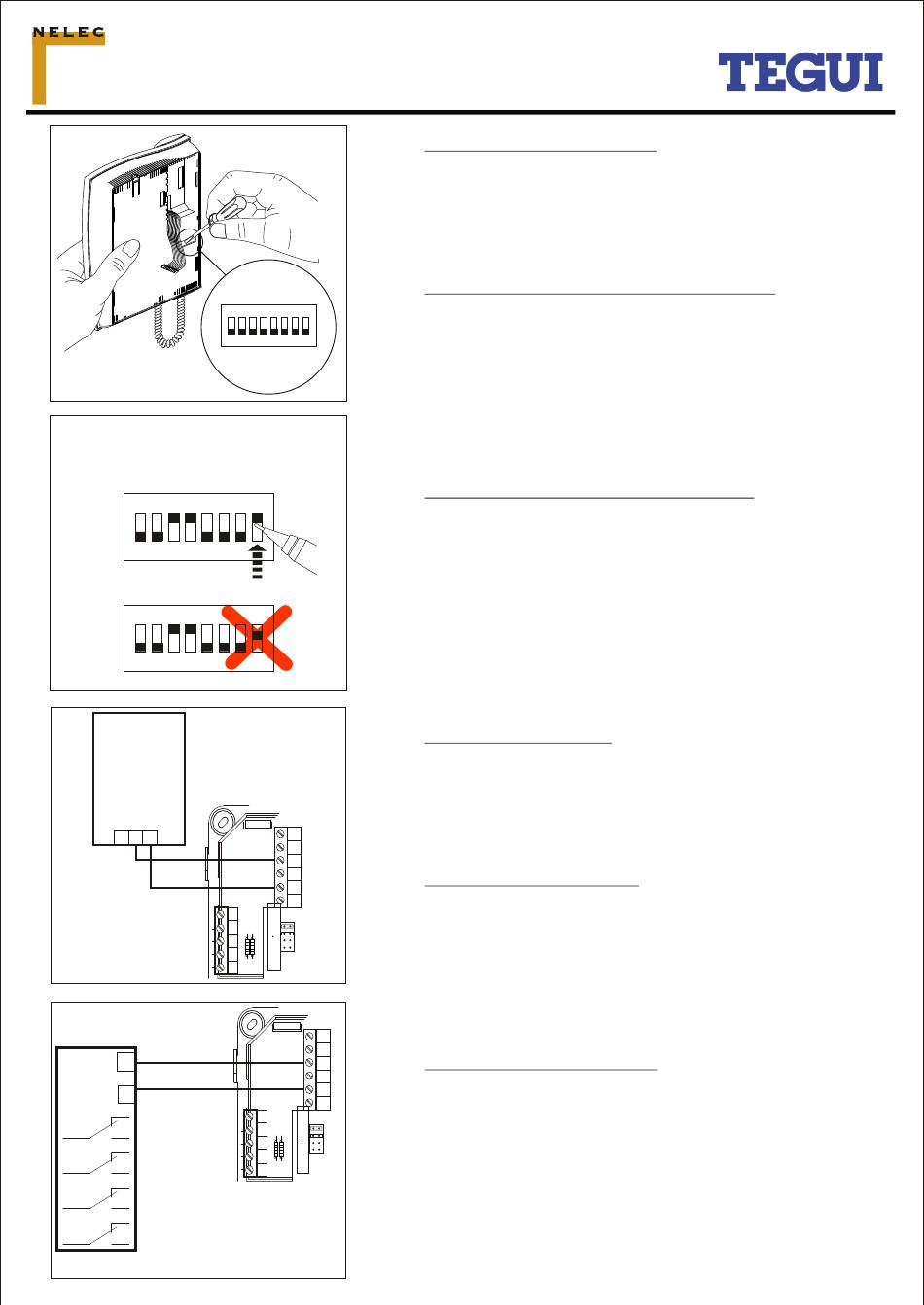

VTD instellen op dip-switches.
Bij het monteren van de buitenpost is bepaald welke
VTD's aan ieder appartement zijn gekoppeld. Deze VTD
moet bij ieder toestel ingesteld worden met de
dipswitches. Kijk in de tabel van de buitenpost wat de
VTD is en stel deze in.
Tweede belsignaal van beldrukker voordeur.
Voor het aansluiten van het tweede belsignaal
(appartementsdeur) heb je vanaf de bel-drukker twee
aders van 0,8 mm nodig. Één ader vanaf de bel-
drukker wordt aangesloten op de kroonsteen uit de
videofoon
De andere ader vanaf de bel-drukker wordt
aangesloten op klem 2 (massa) van de
bevestigingsplaat.
Meerdere toestellen in één appartement.
In een appartement kunnen maximaal twee videofoons
gemonteerd worden. Deze toestellen hebben dezelfde
VTD. Het tweede belsignaal van maar één toestel wordt
gebruikt. De kroonsteentjes van verschillende toestellen
mogen NIET op elkaar aangesloten worden. Als twee
toestellen dezelfde VTD hebben is er centraal een extra
voeding nodig (zie schema buitenpost).
Hou ook rekening met het videosignaal bij het
aansluiten van een tweede videofoon (is er een uitgang
van de DVPA over?).
Extra deurtelefoon T-72.
De M-72 kan makkelijk uitgebreid worden met een extra
deurtelefoon T-72. Sluit de T-72 aan op klem 1 en 2 van
de videofoon. De extra T-72 moet op dezelfde uitgang
van de DVPA zitten als de M-72. Een T-72 als tweede
toestel op zijn eigen uitgang van een DVPA werkt niet.
Aansluiten extra bel SA100.
Het eerste belsignaal kan niet harder of zachter. De
SA100 kan als extra bel op de videofoon aangesloten
worden. De SA100 gaat af als het beeld aangaat en
dat gebeurt dus ook als je op de bewakingsknop drukt.
De SA100 kan ook gebruikt worden voor het tweede
belsignaal. Het schema hiervoor zit in de verpakking
erbij.
Pot.vrij contact bij aanbellen.
Op klem 2 en 18 komt spanning te staan als het beeld
aan is en dus als er aangebeld is. Je kan het camrelais
met 4 pot.vrije kontakten gebruiken om een willekeurige
zwakstroom bel of flitser te schakelen tijdens aanbellen.
Gebruik een aparte trafo als voeding. Als je op de
bewakingsknop drukt, schakelt het relais ook.
