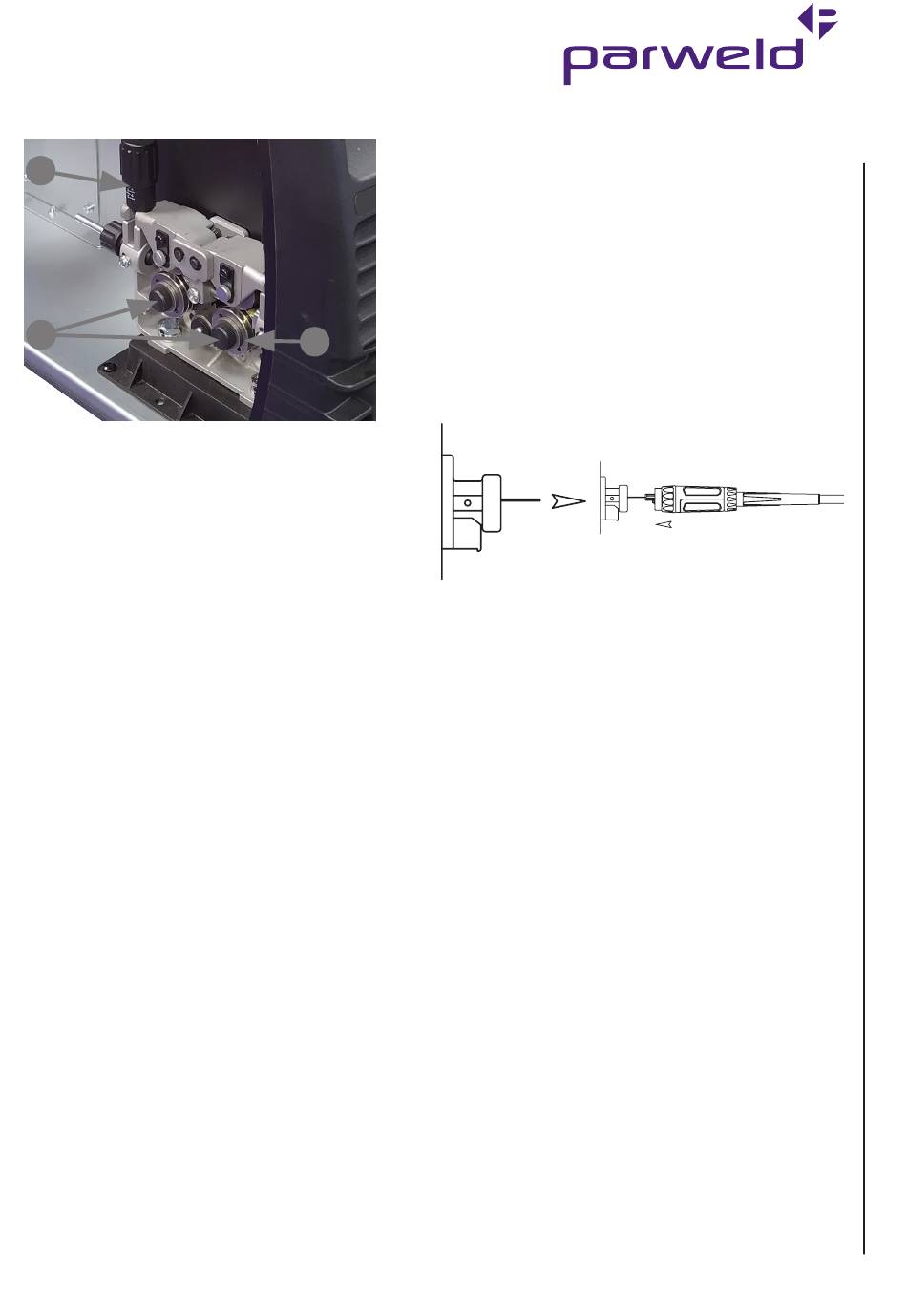

6.4 MIG Lassen: de machine voorbereiden
2
3
1. Open het zijpaneel van de machine.
2. Ontlast de druk van drukrol, door de instelbare drukarm (2) naar
de voorkant van de machine te zwenken. Til de drukrol op en laat
deze rechtop zitten.
3. Schroef de plastic knop los (3) die de onderste gegroefde
invoerrol vasthoudt en schuif deze van de invoerrol.
4. Zorg ervoor dat de draadmaat (gemarkeerd aan de zijkant van
de aanvoerrol), overeenkomt met de draaddikte die zal gebruikt
worden.
5. Vervang de draadaanvoerrol in omgekeerde volgorde van de
bovenstaande procedure. Zorg ervoor dat de draadafmeting
wordt gemarkeerd aan de buitenzijde van de rol (bij plaatsing).
Opmerking: Zorg ervoor dat de toortsliner en de contacttip
die gebruikt worden op de toorts, overeenkomen met de
draaddikte.
Lasdraad installatie
1. Plaats de draadhaspel zodanig dat deze tijdens het invoeren in
een richting draait om van de onderkant van de spoel te worden
verwijderd.
Opmerking: Er is een wrijvingsrem op de haspelnaafconstructie
om te voorkomen dat de draadhaspel doorloopt wanneer het
lassen stopt. Gelieve er op te letten dat deze op het laagste
niveau staat. Dit is al in orde wanneer u de machine voor
de 1ste maal gebruikt (fabriekinstelling). Deze kan worden
aangepast met behulp van de zichtbare moer wanneer de
plastic moer wordt verwijderd.
2. Draai de spoel totdat het vrije uiteinde van de lasdraad
toegankelijk is. Terwijl u de lasdraad stevig vasthoudt, knipt u het
gebogen uiteinde af en maakt u de eerste zes centimer recht.
Als de lasdraad niet goed is rechtgetrokken, wordt deze mogelijk
niet goed door het draadaanvoersysteem gevoerd. Voer de draad
met de hand in vanaf de draadhaspel en door de draadgeleider
en vervolgens over de bovenkant van de draadaanvoerrol (zorg
ervoor dat de drukarm omhoog staat).
3. Ga door met het doorvoeren van de lasdraad door de
uitlaatgeleider totdat er 20mm uitsteekt vanaf de voorkant van de
machinetoortsconnector.
4. Verplaats de verstelbare drukarm naar zijn oorspronkelijke positie
om druk uit te oefenen. Pas de druk indien nodig aan.
Opmerking: de drukarm moet worden afgesteld om de minimale
hoeveelheid druk op de draad te geven voor een betrouwbare
invoer.
MIG Toorts installatie
Uw Parweld MIG/MAG lastoorts is lasklaar geleverd. Deze wordt
geleverd met de standaard verbruiksartikelen die worden vermeld in
de productbrochure.
Om de lastoorts aan te sluiten op het lastoestel:
1. Verwijder de contacttip en de contacttiphouder.
2. Voer de lasdraad door tot het uit de centrale connector komt
(zoals aangegeven op tekening 1 hieronder).
4
3. Schuif voorzichtig de lasdraad in de liner van de toorts en
localiseer de stekker in de centrale connector. Zet de moer zoals
aangegeven in figuur 2.
Om schade aan de gasnippel en O-ring te voorkomen, is het
aangeraden om een klein beetje vet aan de O-ring te smeren.
4. Hou de toorts zo recht mogelijk, gebruik de schakelaar om de
lasnaad door te voeren tot deze 50mm uit de toorts zit.
5. Plaats opnieuw de contacttiphouder, gasverdeler, contacttip en
mondstuk.
6. Knip de lasdraad binnen de 5mm van de opening van het
mondstuk.
Controleer steeds of de draadrollen en toortsonderdelen
correct zijn voor de draaddikte die u wenst te gebruiken.
7. De ideale roldruk is afhankelijk van het type draad, diameter,
oppervlaktecondities, smering en hardheid. In het algemeen
vereisten harde draden mogelijk meer druk en zachte of
aluminiumdraad mogelijk minder druk Dan de fabrieksinstelling.
De optimale stationaire rolinstelling kan worden bepaald zoals
beschreven op de volgende pagina.
Fig 1
Fig 2
www.parweld.com
9
