Inleiding/Toepassingsgebied
Veiligheidsvoorschriften
Waarschuwingsplaat
Technische Gegevens
Transport
Uitpakken
Werkplaatsvereisten
Montagehandleiding
Pneumatische Verbinding en Elektrische Verbinding
Bediening Van de Machine
Functietest
Bandenmontage Instructies
Afdrukken Van de Band
Opspannen Van Het Wiel
Demontage Van de Band
Draairichting
Montage Van de Band
Oppompen Van de Band
Luchtbooster Functie
Opslag
Onderhoud
Foutopsporing
Tekeningen
Pneumatisch Diagram
Schakelplan
Voor Uw Notities
Advertenties
Quick Links
Download deze handleiding
Inhoud
sopgave
Vorige
Pagina
Volgende
Pagina
1
2
3
4
5
Advertenties
Inhoudsopgave

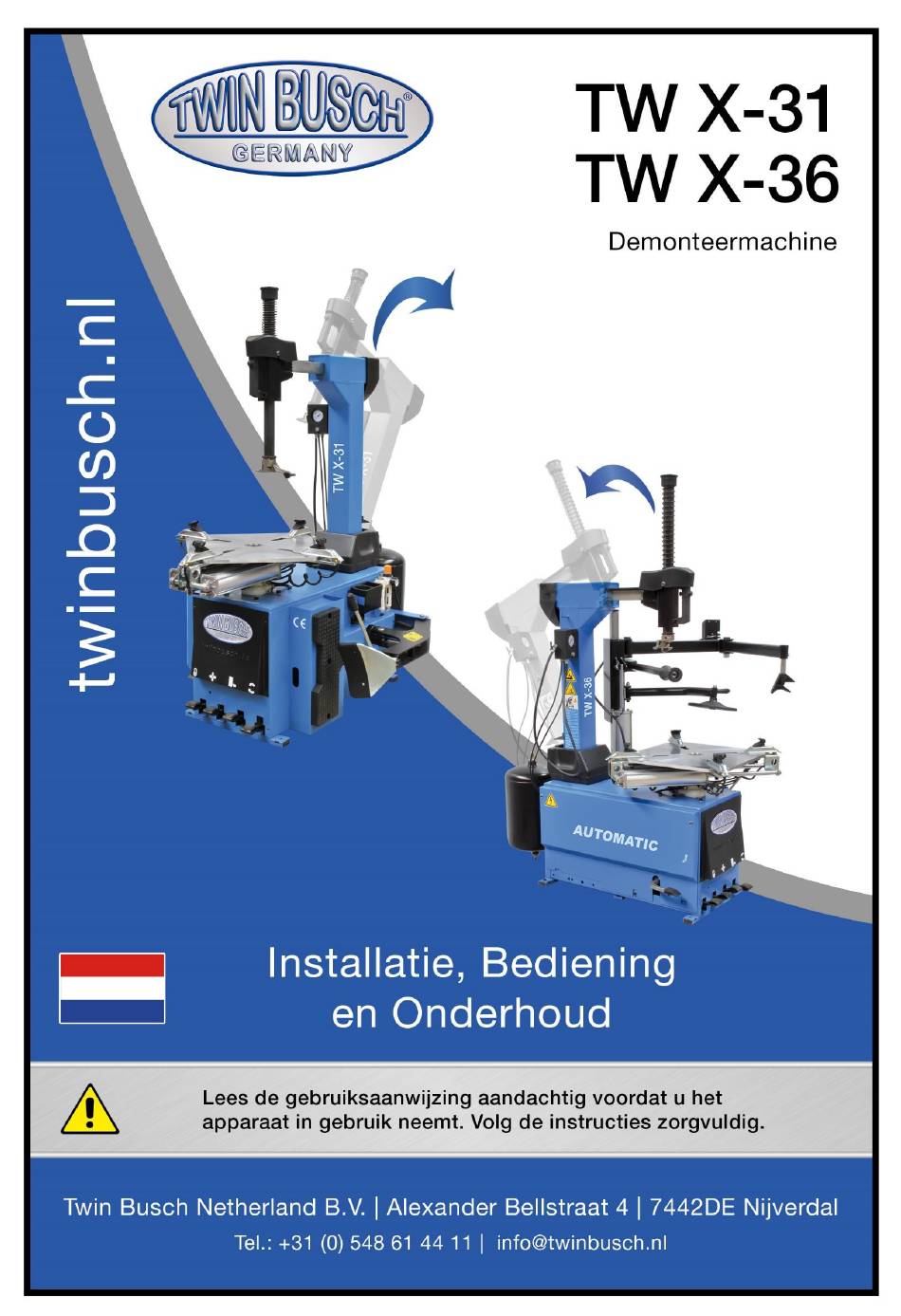

Samenvatting van Inhoud voor twin busch TW X-31
Pagina 2
Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 3: Inhoudsopgave
12.3 Demontage van de band 12.4 Montage van de band 13. Oppompen van de band 14. Luchtbooster functie 15. Opslag 16. Onderhoud 15-16 17. Foutopsporing 18. Tekeningen 18-37 19. Pneumatisch diagram 20. Schakelplan rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 4: Inleiding/Toepassingsgebied
De handen en het lichaam tijdens het opblazen van de banden ver uit de buurt houden. rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 5: Technische Gegevens
De werkplaats vereist voldoende vrije ruimte van elke muu r zoals weergegeven in afb. 2. Instructies: De bandenmontagemachine mag niet in een explosiegevaarlijke omgeving worden gebruikt. rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 6: Montagehandleiding
Monteer de onderhoudseenheid aan de achterkant van de machine en sluit de pneumatische leiding met behulp van het T-stuk aan op de middelste aansluiting van de onderhoudseenheid. rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 7: Pneumatische Verbinding En Elektrische Verbinding
Elektrische aansluitingen mogen alleen door gekwalificeerd personeel worden uitgevoerd. De fabrikant is niet aansprakelijk voor schade veroorzaakt door het niet naleven van de voorschriften. rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 8: Bediening Van De Machine
Pedaal van de draairichting van de draaischijf (Z) wordt gebruikt om de draaischijf (Y) met de klok mee/tegen de klok in te draaien. Het pedaal van de bandenvuller op de linkerkant (zie afb. 12) wordt gebruikt voor het oppompen van de band. Afb. Afb. 6 Afb. 5 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 9: Functietest
Druk nogmaals op deze toets om de arm te ontgrendelen. Druk op het pedaal van de bandenvuller om de band te vullen. Druk op de knop aan de manometer om lucht uit de band af te laten. rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 10: Bandenmontage Instructies
Opgelet: Houd bij het opspannen van het wiel uw hand en niet onder het wiel. Het wiel langs buiten klemmen (wieldiameter van 12" tot 24"). Het wiel langs binnen klemmen (wieldiameter van 14" tot 26"). rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 11: Demontage Van De Band
De band kan vanwege de ouderdom uit de montagekop worden geschoven. Om dit te verhinderen, draai de draaischijf ong. 1 ~ 2 cm tegen de klok in met het montage -ijzer in positie zoals in afb. 8, draai met de klok mee rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 12: Montage Van De Band
Verplaats de band zo dat de hiel onder het voorste gedeelte van de montagekop en tegen de rand van het achterste gedeelte van de montagekop wordt gebracht. Afb. 9 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 13: Oppompen Van De Band
Controleer of de ijkpunten van de hiel een gelijke afstand ten opzichte van de velgrand hebben. Lucht aflaten, bandenventiel correct inschroeven en op de voor het voertuig voorgeschreven luchtdruk oppompen. 14. Luchtbooster functie rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 14: Opslag
Reinig en smeer alle bewegende onderdelen in. Ledig de olie en het water uit de onderhoudseenheid (afb. 14). Bescherm de machine met een afdekfolie tegen stof en vuil. Afb. 14 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 15: Onderhoud
Perslucht afstellen. De beschermkap van de zeskantstang verwijderen. Stel de twee zeskantmoeren op de borgplaat bij. Perslucht losdraaien en de positie na het instellen controleren. rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 16
De zijdelingse afdekking van de behuizing verwijderen. Geluidsdemper ventiel van de afdrukker en de spanklauwen los schroeven (afb. 17) Ventiel met perslucht reinigen (indien defect, vernieuwen). Afb. Afb. Afb. rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 17: Foutopsporing
Pedaal kan niet terug in zijn Terugkeerveer is beschadigd. Terugkeerveer vervangen. uitgangspositie worden gebracht. Bandenafdrukker is krachtloos Vervangen of reinigen, Geluidsdemper ventiel is vervuild. of te langzaam. conform de onderhoudshandleiding. rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 18: Tekeningen
Rubberstootkussen Schroef M6*40 Montageijzer Terugtrekveer Rubberen aanslag Kasten uit kunststof Rubberen voet Schroef M8*25 Sluitring φ8*22*2 Schroef M10*25 Moer M10 Plastic afdekking Schroef M8*25 B001 Behuizing B002 Linker afdekking rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 19
Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 20
Kunststof afdekking Veer Verticale vergrendelingsplaat Veer Zeskantige arm Aanslagrubber Montagekop Penschroef Schroef M10*25 Sluitring Schroef M12*16 Aanslag Schroef M6*35 Afstandhuls Montagekop Zelfborgende moer M8 Schroef M6*30 Zelfborgende moer M12 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 21
Schroef M10*25 Bouten Schroef M5*16 Kunststof afdekking Kunststof afdekking Sluitring φ6*14*1.2 Sluitring Afdekking Kunststof afdekking Complete kipcilinder Montagekolom Vergrendelingscilinder compleet schakelaar Ventielstang Knop Afdekking Afstandshouder O-afdichting 7,5*2.65 Houder φ8 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 22
B701 Manometer B702 Slang B703 Moer B704 Aansluiting ¼-1/4 Sluitring φ13 B705 B706 Drukverlager B707 L-aansluiting 1/4-φ8 B708 Slang 5 * 8 B709 Luchtonderzoeker rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 23
Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 24
V-afdichting UHS-20 * 28 * 7,5 O-afdichting 63*2.65 Zuiger met afdichting Sluitring φ12*25*2 Moer M12*7*1,5 Cilinderbehuizing O-afdichting 20*2,65 Cilinderafdekking L-aansluiting 1/8-φ8 Zelfborgende moer M8 Complete spancilinder B201 Geleiding voor spanklauwen Complete montageschijf Φ615 B202 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 25
Sluitring φ12*25*2 Afdrukcilinder deksel (vooraan) Zuigerstang Zelfborgende moer M12 Sluitring φ8*30*3 V-afdichting 185*168*11,5 Veerring φ8 Zuigerplaat Behuizing afdrukcilinder Schroef M8*20 Schroef M6*20 Aansluiting 1/8-φ8 Afdrukvleugel Complete afdrukcilinder Schroef M12*100 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 26
Schroef M8*12 Gordel A-28 Schroef M8*70 Sluitring φ8,5*30*3 Condensator Sluitring φ10*20*2 Veerring φ10 Schroef M10*25 Schroef M8*25 Moer M8 Sluitring φ8*22*1,5 Rubberen ring Motorhouder Aansluitkabel Veerring φ8 Rubberen ring rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 27
Waterafscheiderglas Persluchtaansluiting L-aansluiting Olie-persluchtonderhoudseenheid Slang 5*8 T-stuk/luchtleiding Verbinding ¼-1/4 Slang 5*8 Verbinding 1/8-φ8 Manometer Onderhoudseenheid met drukverlager rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 28
Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 29
Moer M4 Schakelaar (draairichting motor) Schroef M6*20 Sluitring φ6*12*1 Sluitring φ4 Schroef M4*16 Geleidehoek Zelfborgende moer M6 Sluitschroef Schroef M4*30 Schakelstang Zelfborgende moer M8 Pedaalas schroefasmoer Ringveer Schroef M8*50 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 30
Slang 5*8 Ventielstang Slang 5*8 Slang 5*8 Afstandshouder O-afdichting 12*20*4 Slang 6*4 Slang 6*4 L-aansluiting 1/8-φ6 Regelventiel 1/8-φ6 5-weg ventiel behuizing Aansluitleiding 3*1,5 B401 Slang 6*4 B402 L-aansluiting 1/8-φ6 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 31
Slang 5,5 φ8 B511 Schroef M10*55 Veerring φ10 B512 Persluchtslang 5*8 B513 Persluchtslang 5*8 Pen 6*20 Sluitring φ10*20*2 L-aansluiting 1/8-2* φ8 B514 Schroef M6*20 B515 Complete aandrijving B516 Complete luchtverdeler rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 32
Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 33
A49 Schroef M4*6 Slang 5*8 A50 Draaigeleiding L-aansluiting ¼- φ8 A51 Aansluiting 3/8-φ10 Houder A52 Behuizing manometer Moer M6 A53 Toets Schroef M6*16 A54 Veer L-aansluiting 1/8-2* φ8 A55 Ventiel rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 34
A75 Klepsteun A76 Schroef M6*25 A77 Sluitring φ6*12*1 A78 Schroef M8*25 A79 Moer 8 A80 Zelfborgende moer M10 A81 Veer A82 Schroef M10 A83 Pen A84 Pedaalrubber A85 Pedaal rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 35
Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 36
F633 B-014-100551-0 Outer hex bolt M10*55 F671 CZ-006-140000-0 Help arm support plate F634 B-001-100001-0 self-lock nut M10 F672 C-200-230200-0 Locking handle cover F635 B-010-080201-0 Hex socket head bolt M8×20 rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 37
C-200-061100-0 5-way valve cover B-024-290121-0 cross head screw ST2.9*16 200-456 C-200-061000-0 5-way valve rod spacer S-000-012400-0 O-seal 12X20X4 221A-458 CX-221-650000-A 5-way valve rod A A101 CW-109-021110-A Complete inflating pedal rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 38: Pneumatisch Diagram
19. Pneumatisch diagram rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 39: Schakelplan
20. Schakelplan rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 40: Voor Uw Notities
Voor uw notities: rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 41
Voor uw notities: rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 42
Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 43
Uitgebreide product- en opbouw-montage video's zijn te vinden op onze website. www.twinbusch.nl rem_x-31_x-36_de_024314132408184-de-nl-C Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
Pagina 44
Drukfouten, misverstanden en technische wijzigingen voorbehouden. © Twin Busch GmbH...
