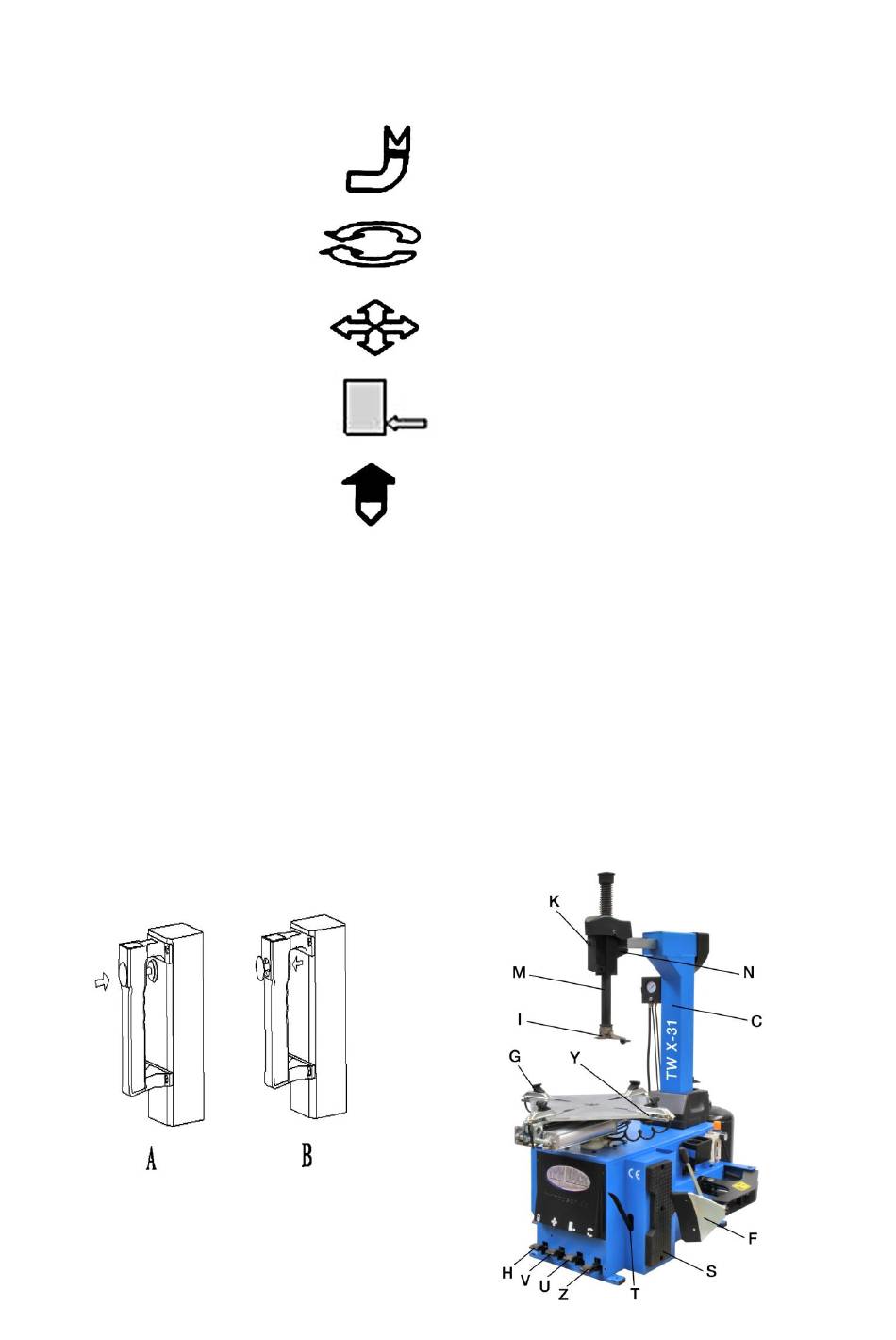

10. Bediening van de machine
Voetpedaal:
Pedaal van bandenvulling
Montageschijf pedaal van de draairichting
Pedaal van de spanklauwen
Pedaal van de bandenafdrukker
Pedaal van kiparm
-
(Afb.
5) voor het vergrendelen of ontgrendelen van de verticale arm (M) en horizontale arm (P).
De montagekop (I) wordt automatisch 2 - 3 mm opgeheven als hij wordt vergrendeld.
-
Het pedaal van de kiparm (H) wordt gebruikt om de kiparm (C) naar achter en naar voor te verplaatsen.
-
Het pedaal van de spanklauwen (V) wordt gebruikt om de vier spanklauwen (G) op de montageschijf te openen of
te sluiten.
-
Pedaal van de bandenafdrukker (U) wordt gebruikt om de afdrukarm (F) te besturen .
-
Pedaal van de draairichting van de draaischijf (Z) wordt gebruikt om de draaischijf (Y) met de klok mee/tegen de
klok in te draaien.
-
Het pedaal van de bandenvuller op de linkerkant (zie afb. 12) wordt gebruikt voor het oppompen van de band. Afb.
10
rem_x-31_x-36_de_024314132408184-de-nl-C
Afb. 5
Drukfouten, misverstanden en technische wijzigingen voorbehouden.
Afb. 6
