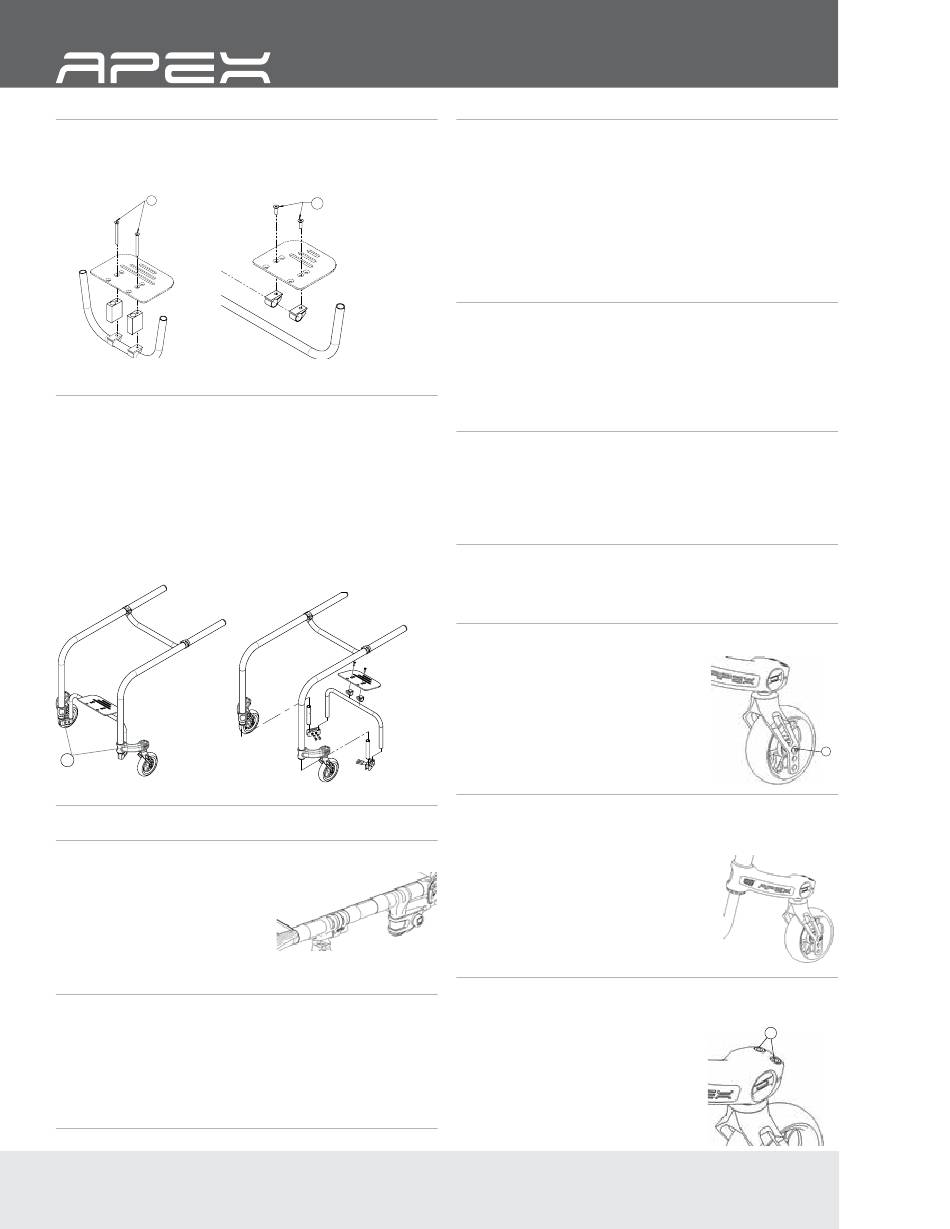

10.7.2
Hoek voetensteun verstellen
• Maak de schroef (1) los (Afb. 19d).
• Draai de voetplaat in de gewenste hoek.
• Draai de schroef (1) stevig vast.
1
Afb. 19d
10.7.3
Instellen van de hooggemonteerde
voetsteunn
Om de hooggemonteerde voetsteun omhoog of omlaag te
brengen
• Draai de onderste schroeven (1) op de stang los (NOOIT
DE BOVENSCHROEVEN LOSDRAAIEN, DIT ZIJN
VASTZITTENDE SCHROEVEN) Til de voetsteunstangen op
of laat ze zakken tot de gewenste positie. Houd er rekening
mee dat u 25 mm potentiële aanpassing, omhoog of omlaag,
hebt. Overschrijd de 25 mm niet om een minimale invoeging te
behouden.
• Draai de schroeven stevig aan met een koppel van 12 Nm op
de stang.
1
10.8 Zitting
10.8.1
Stoelbekleding vervangen
• Verwijder de huidige
stoelbekleding (klittenband)
• Installeer de nieuwe
stoelbekleding.
• Verstel de spanning met de klittenbanden.
10.9
Hoogte zitting tot vloer
Elke aanpassing aan de hoogte van de zitting tot de vloer
betreft verstelling van de antikantelsteunen, voorste
zwenkwielhoek en toespoor van achterwiel indien uitgerust met
wielvlucht van 3° of 6°. Het is belangrijk om deze verstellingen
uit te voeren voorafgaand aan het gebruik van de rolstoel om
het risico op letsel te reduceren.
Als u deze waarschuwingen negeert of uw rolstoel niet als aange-
18
geven in de handleiding inspecteert of onderhoudt, kunt u vallen,
omkantelen of de controle over de rolstoel kwijtraken en uzelf en
anderen ernstig verwonden of de rolstoel beschadigen.
10.9.1
Voor het wijzigen van de hoogte van de zitting tot de vloer aan
de voorkant, kunt u als volgt te werk gaan:
• Installeer het voorste zwenkwiel in een andere opening op de
1
vork
• Installeer een ander maat zwenkwielen.
• Wijzig de lengte van de penbout (standaard, +1" (2,5 cm) en
+2" (5,0 cm) beschikbaar)
• Installeer een andere penbout (+0'', +1'', +2'')
10.9.2
Voor het wijzigen van de hoogte van de zitting tot de vloer aan
de achterkant, kunt u als volgt te werk gaan:
• Pas de klemhoogte van de achterste wielvluchtbuis op de
MAKE SURE TO HAVE YOUR SERIAL NUMBER
NEARBY WHEN ORDERING PARTS FOR YOUR
MOTION COMPOSITES WHEELCHAIR
montagebuis aan.
• Installeer achterwielen met een andere maat.
10.9.3
• Voor het tegelijkertijd wijzigen van de hoogte van zitting tot
vloer aan de voor- en achterkant, kunt u:
• een ander zitkussen met een andere dikte gebruiken.
10.10
10.10.1
• Maak de bout (1) los en verwijder deze
(Afb. 21).
• Verwijder, installeer of herpositioneer
het voorste zwenkwiel.
• Draai de schroef (1) stevig vast.
10.10.2
• Verwijder de beveiligingsschroeven niet.
• De zwenkwielmontage wordt alleen
geïnstalleerd en versteld bij Motion
Composites.
Afb. 20
10.10.3
• Alle vier de wielen moeten de grond
raken.
• Gebruik de geïntegreerde waterpas
op de vorkbehuizing.
• Als de zwenkwielbehuizing niet
horizontaal staat, maakt u de
schroeven (1) los (Afb. 22)
De hoogte zitting tot vloer aan de
voorkant wijzigen
De hoogte zitting tot vloer aan de
achterkant wijzigen
Hoogte zitting tot vloer aan voorkant &
achterkant wijzigen
Voorste zwenkwielen,
vorken en
vorkpenmontages
De voorwielen verwijderen/installeren/
herpositioneren
Afb. 21
De zwenkwielmontage verwijderen/
installeren
De hoek van de zwenkwielbehuizing
verstellen
T 1 866 650-6555
info@motioncomposites.com
1
Afb. 22
Afb. 22
1
