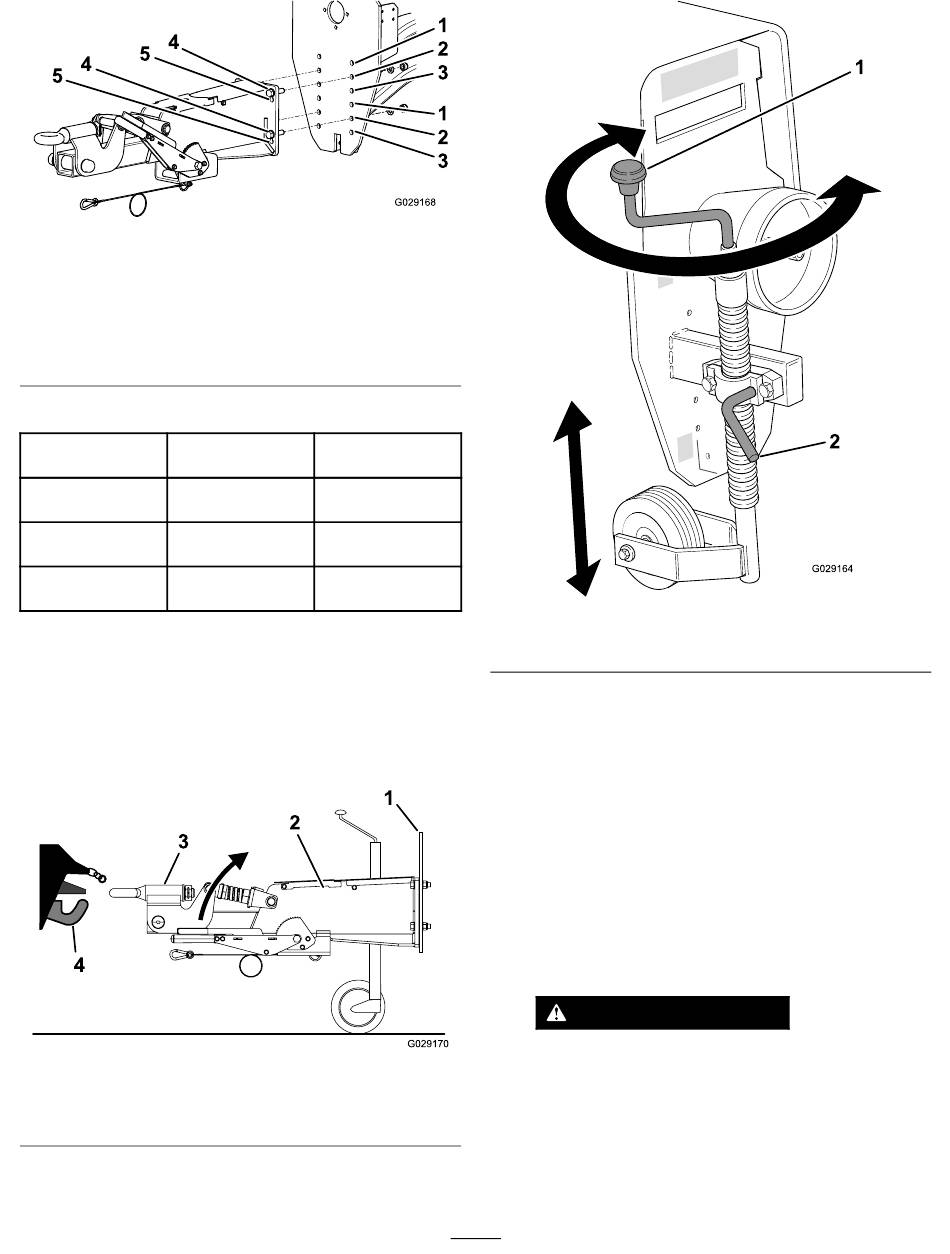

1. Bovenste gaten van
maaier
2. Middelste gaten van
maaier
3. Onderste gaten van
maaier
Bevestigingslocaties trekstang
Bovenste gaten in
trekstang
Bovenste gaten
546 tot 570 mm
van maaier
Middelste gaten
496 tot 520 mm
van maaier
Onderste gaten
0 tot 470 mm
van maaier
4. Monteer de trekstang in de geschikte positie op de
maaier en draai de 4 bevestigingen aan tot 200 Nm.
5. Breng smeermiddel aan op de contactpunten tussen
de ringkoppeling van de maaier en de trekhaak van de
tractor.
6. Koppel de ringkoppeling van de maaier aan op de
trekhaak van de tractor.
1. Voorplaat van maaier
2. Trekstang
7. Draai de handgreep van het neuswiel rechtsom tot het
neuswiel net boven de grond zweeft.
Figuur 28
4. Bovenste gaten in
trekstang
5. Onderste gaten in
trekstang
Onderste gaten in
trekstang
571 tot 620 mm
521 tot 545 mm
471 tot 495 mm
Figuur 29
3. Trekhaak
4. Trekhaak van tractor
1. Handgreep
8. Maak de klem van het neuswiel los, zet het neuswiel in
de bovenste stand en borg het opnieuw met de klem.
9. Controleer of het maaierframe nog steeds horizontaal
uitgelijnd is met de grond en stel indien nodig af.
10. Breng de veiligheidskabel aan tussen de hendel van de
handrem en een vast punt op de tractor.
Opmerking: Kies een bevestigingslocatie die
garandeert dat de veiligheidskabel recht loopt in het
geval dat de maaier loskomt.
Opmerking: Indien de maaier loskomt van de
tractor, schakelt de veiligheidskabel automatisch de
remmen in.
WAARSCHUWING
Gebruik van een beschadigde veiligheidskabel
kan lichamelijk letsel en materiële schade
veroorzaken.
Controleer of de veiligheidskabel in goede
staat verkeert.
24
Figuur 30
2. Klemhendel
