Gebruiksaanwijzing
Opmerking:
Bepaal vanuit de normale
bedieningspositie de linker- en rechterzijde van de
machine.
VOORZICHTIG
Als u het sleuteltje in het contact laat, bestaat
de kans dat iemand de motor per ongeluk start
waardoor u of andere omstanders ernstig
letsel kunnen oplopen.
Verwijder het sleuteltje uit het contact voordat
u onderhoudswerkzaamheden uitvoert aan de
machine.
De smering van de
tandwielkast controleren
Onderhoudsinterval: Om de 50 bedrijfsuren
De tandwielkast is ontworpen voor gebruik met SAE
80-90 tandwielolie. De tandwielkast is in de fabriek
gevuld met olie; het oliepeil moet echter worden
gecontroleerd voordat de maai-eenheid voor de eerste
keer wordt gebruikt. De inhoud van de tandwielkast
is 283 ml.
1.
Parkeer de machine en de maai-eenheid op een
horizontaal oppervlak.
2.
Verwijder de peilstok/vulplug op de bovenkant
van de tandwielkast
of het peil van de tandwielolie tussen de
merktekens op de peilstok staat. Als het oliepeil
te laag is, vult u voldoende olie bij totdat het peil
tussen de markeringen op de peilstok staat.

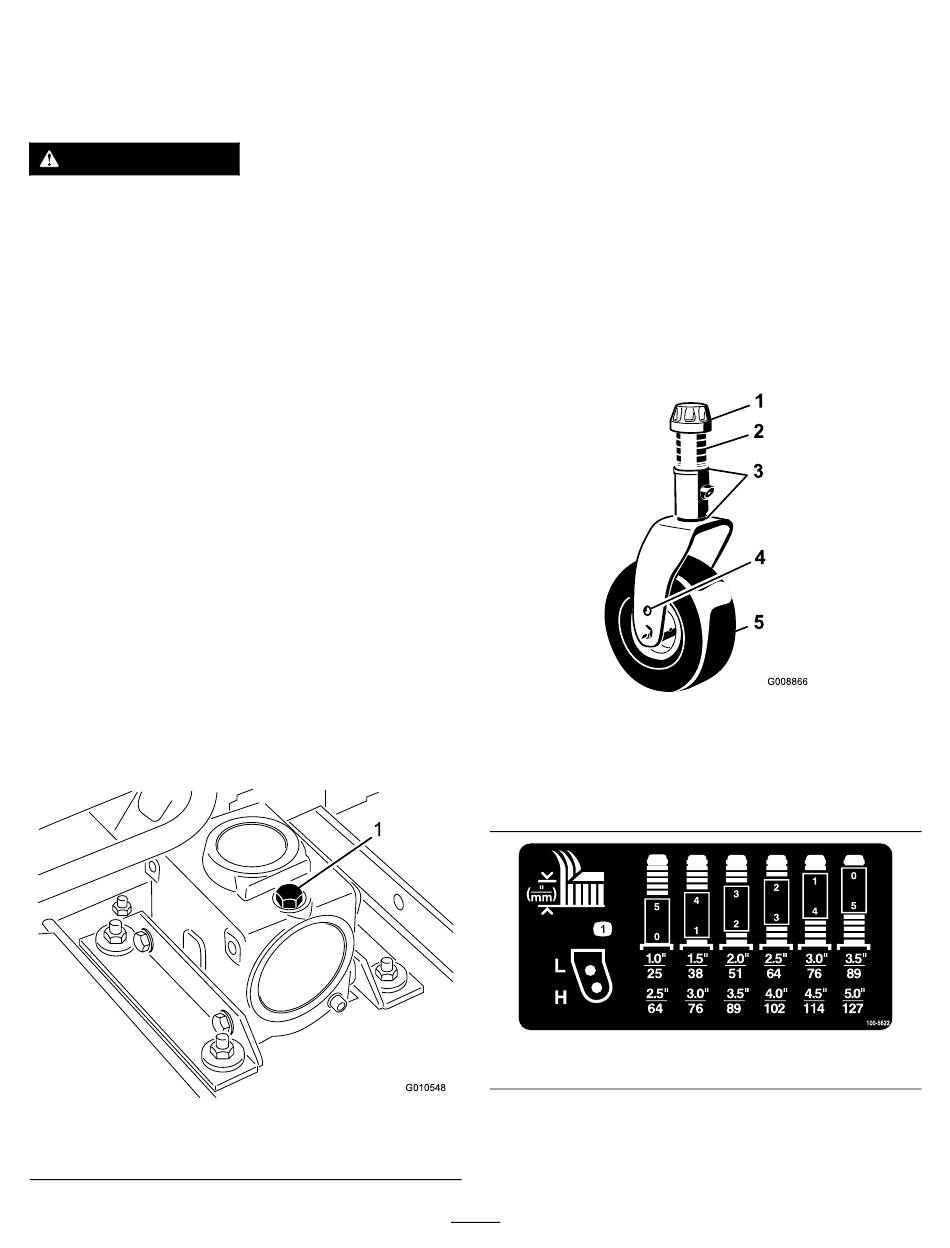

1. Peilstok/vulplug
(Figuur
7) en controleer
Figuur 7
De maaihoogte instellen
U kunt de maaihoogte instellen van 25 tot 127 mm,
in stappen van 13 mm. Om de maaihoogte in te
stellen plaatst u de assen van de zwenkwielen in de
bovenste of onderste gaten van de zwenkwielvorken.
Vervolgens moet u een gelijk aantal afstandsstukken
op de zwenkwielvorken aanbrengen of verwijderen.
1.
Start de motor en breng het maaidek omhoog
zodat deze vrijkomt van de grond en de
maaihoogte kan worden gewijzigd. Zet de
motor af en verwijder het sleuteltje nadat de
maai-eenheid is opgeheven.
2.
Plaats de assen van de zwenkwielen in dezelfde
openingen in de zwenkwielvorken. Raadpleeg
Figuur 8,Figuur 9
wat de correcte openingen voor de instelling van
de maaihoogte zijn.
1. Klemkapje
2. Afstandsstukken
3. Opvulstukken
g010548
Opmerking:
een maaihoogte van 64 mm of hoger, moet de
asbout worden geplaatst in de onderste opening
van het zwenkwielvork om te voorkomen dat er
11
en
Figuur 10
om vast te stellen
Figuur 8
4. Montage-openingen van
as
5. Zwenkwiel
Figuur 9
Als de machine wordt gebruikt bij
g008866
decal100-5622
