zich gras opeenhoopt tussen het wiel en de vork.
Als u machine gebruikt bij een maaihoogte van
64 mm of lager en ontdekt dat er aangekoekt
gras tussen het wiel en de vork zit, moet u
de machine in de tegengestelde richting laten
werken om het maaisel te verwijderen.
Voorste zwenkwielen
1.
Verwijder de klemkap van de spilas
en schuif de as uit de zwenkwielarm.
2.
Plaats de twee opvulstukken (van 3 mm) op
de spilas zoals deze oorspronkelijk waren
geplaatst. Deze opvulstukken zijn nodig om
ervoor te zorgen dat de maaidekken over de
gehele breedte horizontaal staan. Schuif het
benodigde aantal afstandsstukken van 13 mm
op de spilas om de gewenste maaihoogte te
bereiken; schuif daarna de klemring op de as.
Raadpleeg
Figuur 9
de combinaties van afstandsstukken voor de
instelling zijn.
3.
Druk de zwenkwielas door de zwenkwielarm.
Plaats de opvulstukken (zoals deze
oorspronkelijk zijn geplaatst) en de overige
afstandsblokken op de spilas. Monteer het
klemkapje om alles goed vast te zetten.
Opmerking:
Als u de machine afstelt op
maaihoogten van 25 mm, 38 mm of in sommige
gevallen 51 mm, moet u de glijders en de rollen
in de bovenste openingen plaatsen.
Achterzwenkwielen
1.
Verwijder het klemkapje van de spilas
10).
(Figuur
om vast te stellen wat
(Figuur
8)
1. Klemkapje
2. Vulstukken
3.
C-vormige
afstandsstukken
Opmerking:
constructie hoeft niet van de zwenkwielarm
te worden verwijderd om de maaihoogte te
veranderen.
2.
Om de gewenste maaihoogte te bereiken, moet
u C-vormige stukken toevoegen of verwijderen
bij het smalle gedeelte van de spilas, onder
de zwenkwielarm. Zorg ervoor dat de ringen
(en niet de afstandsstukken) contact maken
met de bovenzijde en de onderzijde van de
zwenkwielarm.
3.
Monteer het klemkapje om alles goed vast te
zetten.
4.
Zorg ervoor dat alle vier de zwenkwielen op
dezelfde maaihoogte zijn ingesteld.
Opmerking:
maaihoogten van 25 mm, 38 mm of in sommige
gevallen 51 mm, moet u de glijders en de rollen in de
bovenste openingen plaatsen.
Rollen instellen
Opmerking:
maaihoogtes 25 of 38 mm, verplaats de rollen van de
maai-eenheid dan naar de bovenste beugelopening.
1.
Stel de voorrol als volgt af:
12

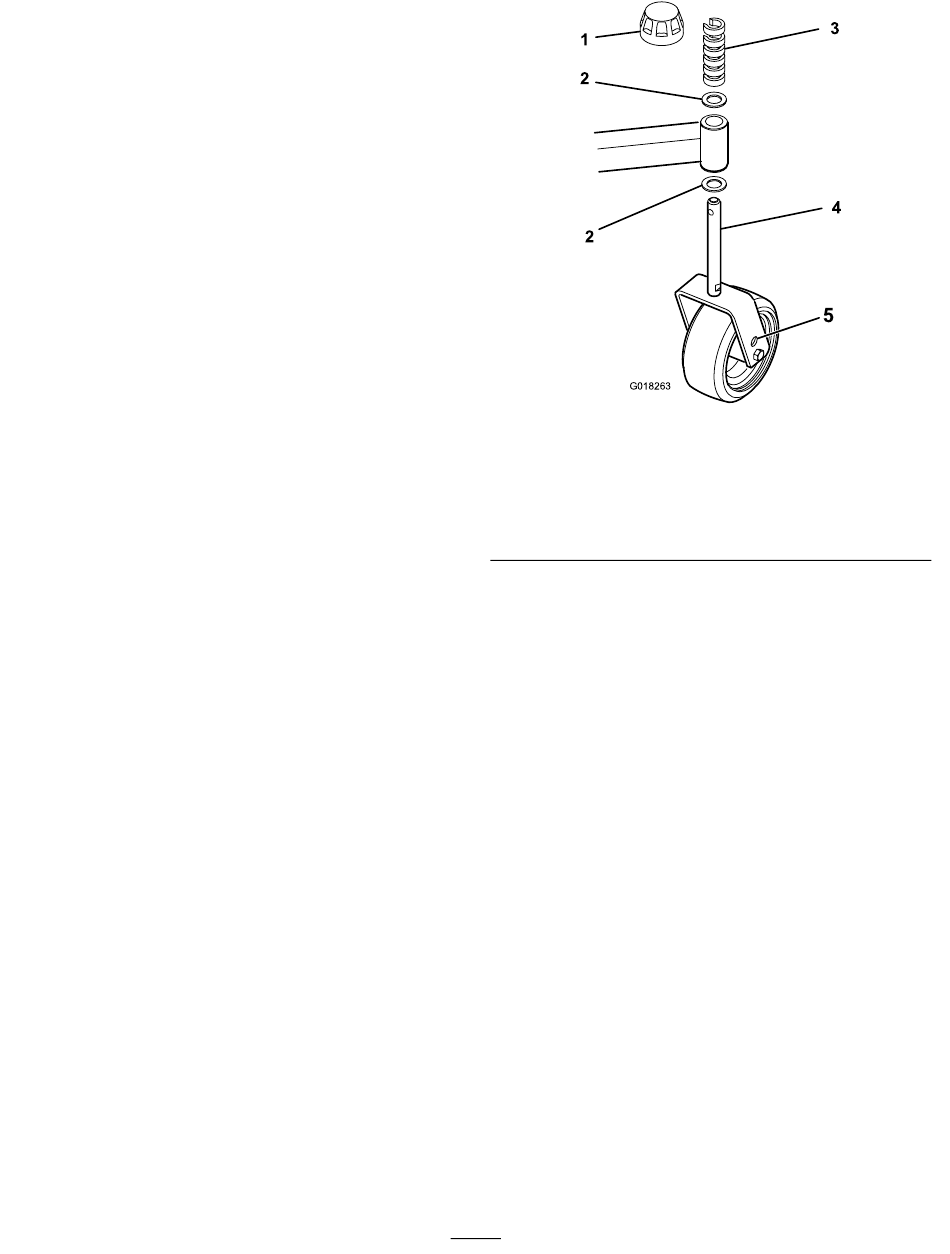

Figuur 10
4. Zwenkwiel
5. Montage-openingen van
as
De achterste zwenkwielvork-
Als u de machine afstelt op
Indien u de maai-eenheid gebruikt op
g018263
