De naafconstructie en het
vergrendelingspedaal monteren

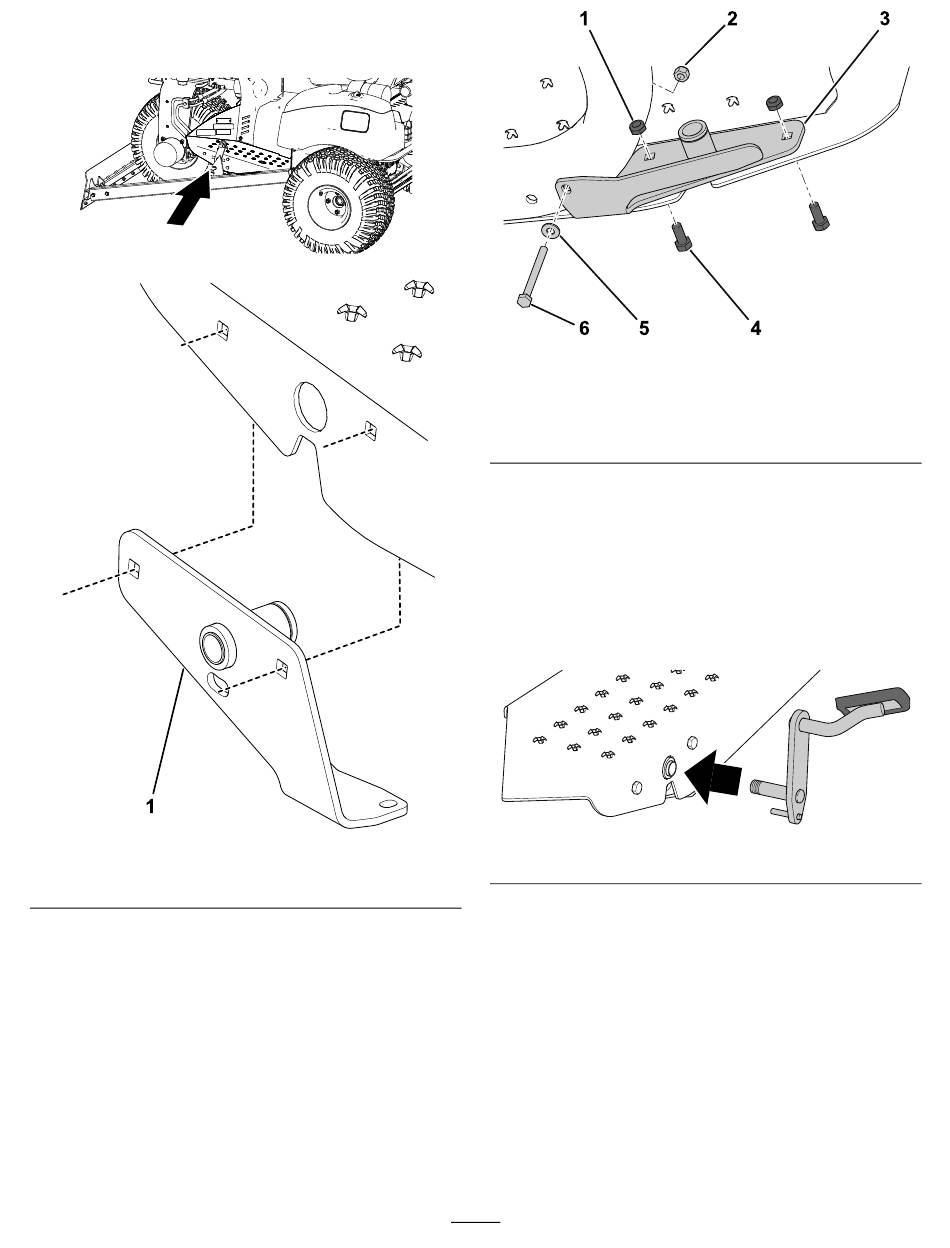

1. Naafconstructie
1.
Monteer de naafconstructie aan de binnenkant
van de linker voetsteun met 2 slotbouten
(5/16" x ¾") en 2 borgmoeren (5/16").
Figuur 4
g210450
1. Borgmoer (5/16")
2. Borgmoer (¼")
3. Naafconstructie
2.
Bevestig de onderkant van de naafconstructie
aan het machineframe met een bout (¼" x 2¾"),
een ring (¼") en een borgmoer (¼"); zie
5.
3.
Draai de borgmoeren aan met 71 tot 92 N·cm
4.
Breng het vergrendelingspedaal op één lijn
met de linker voetsteun en de gaten in de
naafconstructie
g361308
5.
Plaats de taatsas van het vergrendelingspedaal
door de opening in de linker voetsteun en door
de naafconstructie
6.
Schuif de torsieveer op de naafconstructie en
haak hierbij 1 uiteinde van de veer aan het kleine
pen op het vergrendelingspedaal en druk het
andere uiteinde tegen de bodemplaat
Opmerking:
naafconstructie zoals afgebeeld in
6
Figuur 5
4. Slotbout (5/16" x ¾")
5. Ring (9/32")
6. Bout (¼" x 2¾")
(Figuur
6).
Figuur 6
(Figuur
6).
Plaats de veer op de
Figuur
g252122
Figuur
g252123
(Figuur
7).
7.
