Het ballenscherm monteren
Reelmaster 3555/3575
Onderdelen die nodig zijn voor deze
procedure:
1
Ballenscherm
1
Linkermontagebeugel
1
Rechtermontagebeugel
4
Montage-plaat
4
Slotbout – ⅜" x 4½"
1
Flensmoer
2
8
Slotbout – ⅜" x ⅞"

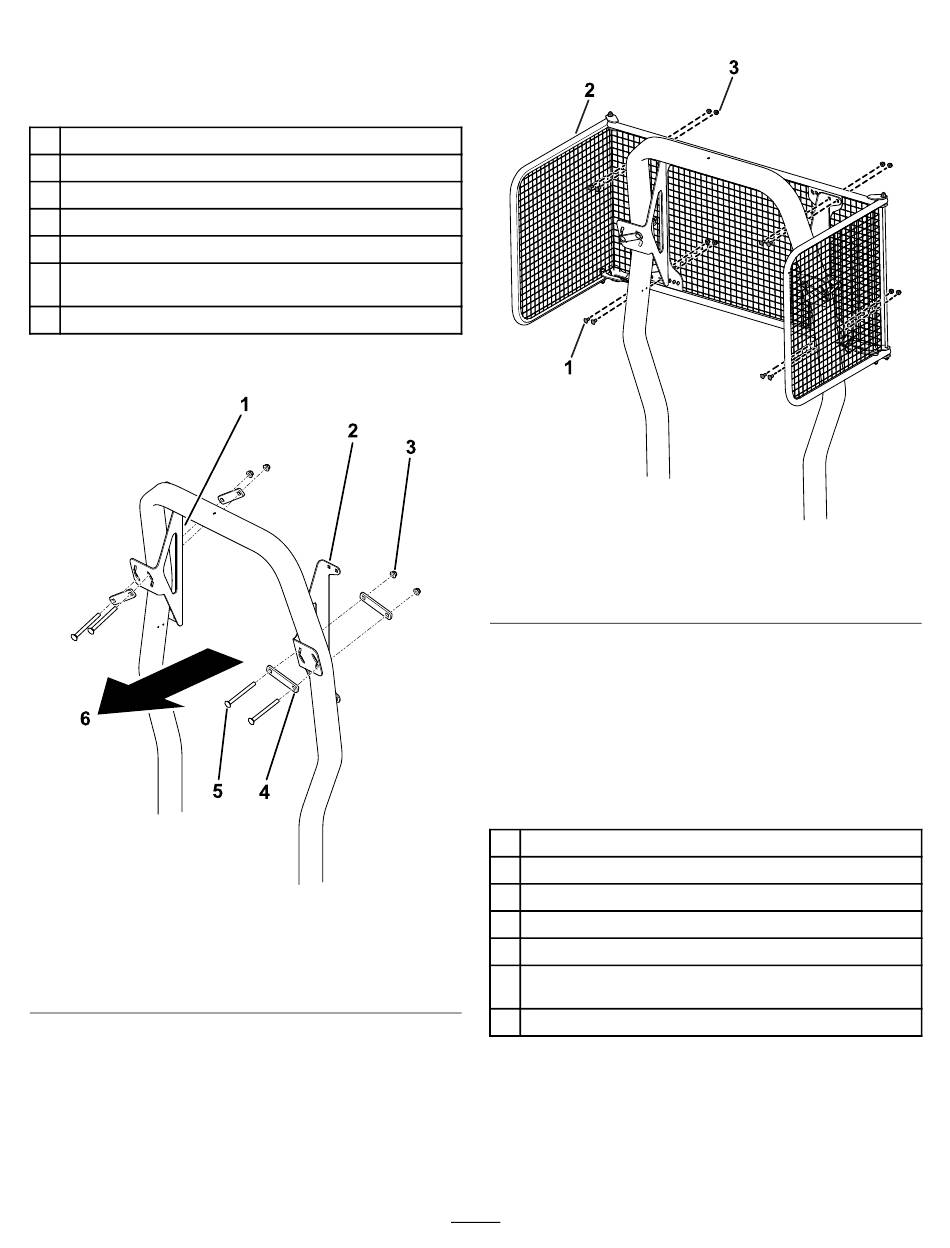

1.
Monteer de 2 beugels losjes aan de rolbeugel
met 4 banden, 4 slotbouten en 4 flensmoeren.
1. Rechtermontagebeugel
2. Linkermontagebeugel
3. Flensmoer (4)
2.
Lijn het ballenscherm uit met de beugels en ga
na of er genoeg ruimte is om de motorkap te
openen zonder het ballenscherm te raken. Stel
de hoogte van de beugels op de rolbeugel naar
behoefte in.
3.
Zorg ervoor dat de twee beugels op een gelijke
hoogte staan en draai de flensmoeren vast.
Figuur 6
4. Montage-plaat (4)
5. Slotbout – ⅜" x 4½" (4)
6. Voorzijde van de machine
4.
Monteer losjes het ballenscherm aan de beugels
met 8 slotbouten en 8 flensmoeren.
1. Korte slotbout (8)
2. Ballenscherm
5.
Centreer het ballenscherm op de beugels en
draai de 8 flensmoeren vast.
Monteren van het ballenscherm
Reelmaster 5010 of Groundsmaster 4300-D
Onderdelen die nodig zijn voor deze
procedure:
1
Ballenscherm
1
Linkermontagebeugel
g198449
1
Rechtermontagebeugel
4
Montage-plaat
4
Slotbout – ⅜" x 4½"
1
Flensmoer
2
8
Slotbout – ⅜" x ⅞"
1.
Monteer de 2 beugels losjes aan de rolbeugel
met 4 banden, 4 slotbouten en 4 flensmoeren.
3
Figuur 7
3. Flensmoer (8)
g198626
