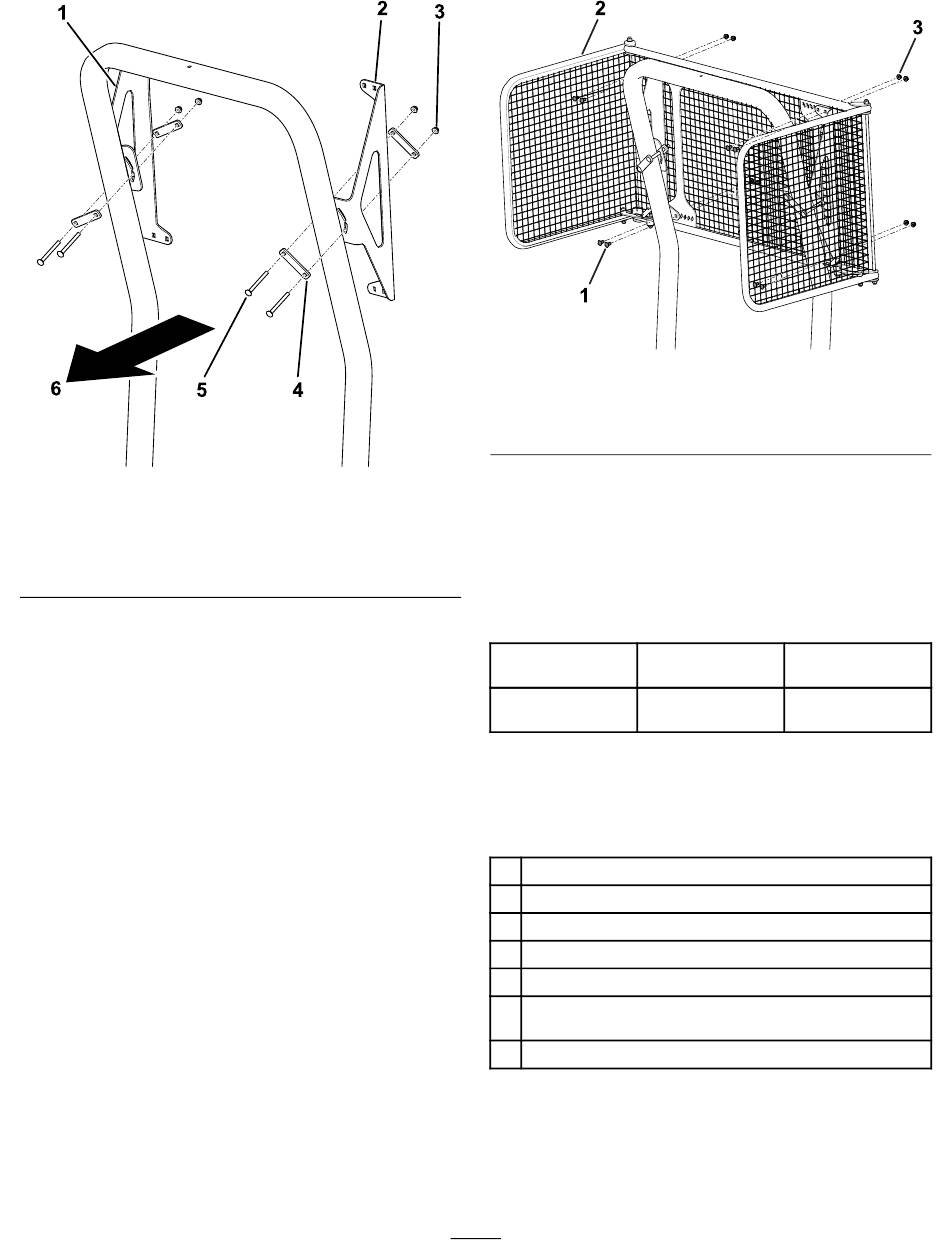

Figuur 8
1. Rechtermontagebeugel
2. Linkermontagebeugel
3. Flensmoer (4)
2.
Lijn het ballenscherm uit met de beugels en ga
na of er genoeg ruimte is om de motorkap te
openen zonder het ballenscherm te raken. Stel
de hoogte van de beugels op de rolbeugel naar
behoefte in.
3.
Zorg ervoor dat de twee beugels op een gelijke
hoogte staan en draai de flensmoeren vast.
4.
Monteer losjes het ballenscherm aan de beugels
met 8 slotbouten en 8 flensmoeren.
g211694
4. Montage-plaat (4)
5. Slotbout – ⅜" x 4½" (4)
6. Voorzijde van de machine
1. Korte slotbout (8)
2. Ballenscherm
5.
Centreer het ballenscherm op de beugels en
draai de 8 flensmoeren vast.
Monteren van het ballenscherm
Reelmaster 7000 of Groundsmaster 4500/4700
Vereiste onderdelen van de set
Omschrijving van
Toro onderdeelnr.
de set
Adapter voor
137-1392
ballenscherm
Opmerking:
Gebruik het bevestigingsmateriaal dat
werd meegeleverd met de adapterset niet.
Onderdelen die nodig zijn voor deze
procedure:
1
Ballenscherm
1
Linkermontagebeugel
1
Rechtermontagebeugel
4
Montage-plaat
4
Slotbout – ⅜" x 3½"
1
Flensmoer
2
8
Slotbout – ⅜" x ⅞"
1.
Monteer de 2 beugels losjes aan de rolbeugel
met 4 banden, 4 slotbouten en 4 flensmoeren.
4
Figuur 9
3. Flensmoer (8)
Hoeveelheid
1
g211695
