Parameterbeschrijving
Het verschil tussen deze twee wordt duidelijk gemaakt via de volgende voorbeelden:
Voorbeeld 1 – Multi-zone, één setpoint
In een kantoorgebouw moet een VLT® HVAC Drive-systeem met VAV (variabel luchtvolume) zorgen voor een minimumdruk
in bepaalde VAV-kasten. Vanwege de wisselende drukverliezen in elk kanaal kan er niet van worden uitgegaan dat de druk
3
3
in elke VAV-kast hetzelfde is. Voor alle VAV-kasten is dezelfde minimumdruk vereist. Deze regelmethode kan worden
ingesteld door 20-20 Terugkopp.functie in te stellen op Minimum [3] en de gewenste druk in te stellen in 20-21 Setpoint 1. De
PID-regelaar zal de ventilatorsnelheid verhogen als een van de terugkoppelingen onder het ingestelde setpoint komt en de
ventilatorsnelheid verlagen als alle terugkoppelingen zich boven het ingestelde setpoint bevinden.
Luchtregelklep
Luchtregelklep
Luchtregelklep

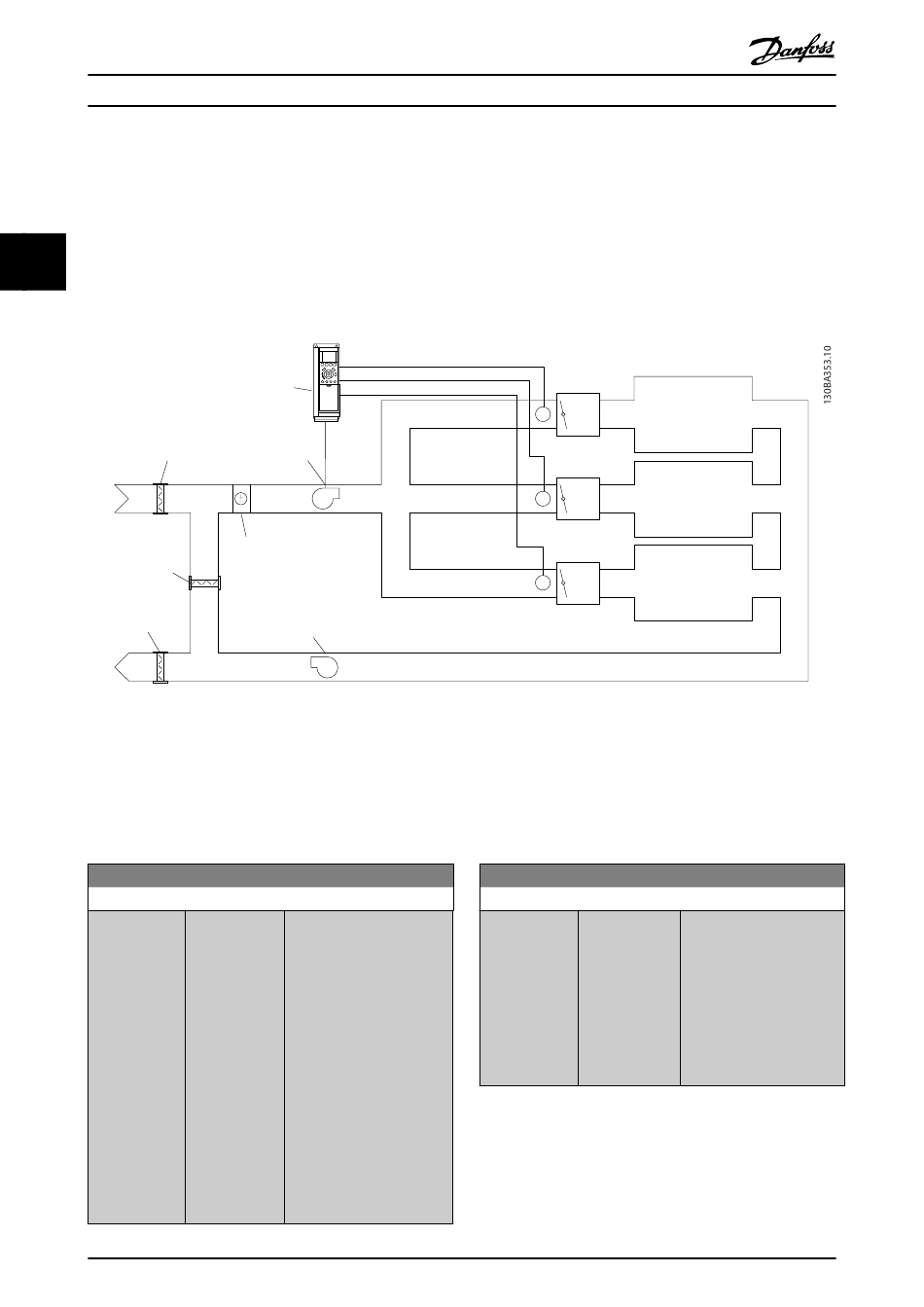

Afbeelding 3.47
Voorbeeld 2 – Multi-zone, multi-setpoint
Het vorige voorbeeld kan worden gebruikt om het gebruik van een regeling met multi-zone, multi-setpoint te illustreren.
Als voor elke VAV-kast in de zones een andere druk nodig is, kunnen de afzonderlijke setpoints worden ingesteld in
20-21 Setpoint 1, 20-22 Setpoint 2 en 20-23 Setpoint 3. Wanneer 20-20 Terugkopp.functie wordt ingesteld op Multi-setpoint min
[5] zal de PID-regelaar de ventilatorsnelheid verhogen als een van de terugkoppelingen onder het ingestelde setpoint komt
en de ventilatorsnelheid verlagen als alle terugkoppelingen zich boven de bijbehorende setpoints bevinden.
20-21 Setpoint 1
Range:
0.000
ProcessCtrlUnit
144
FC 102
Toevoer-
luchtventilator
Koel-/
verwarmingsspoel
Retourluchtventilator
Functie:
[
par. 20-13 -
Setpoint 1 wordt bij een
par. 20-14
regeling met terugkoppeling
*
ProcessCtrlUnit]
gebruikt om een setpointre-
ferentie voor de PID-regelaar
van de frequentieomvormer
in te stellen. Zie de
beschrijving van
20-20 Terugkopp.functie.
NB
De setpointreferentie die
hier wordt ingevoerd,
wordt opgeteld bij alle
andere referenties die zijn
ingeschakeld (zie parame-
tergroep 3-1*).
