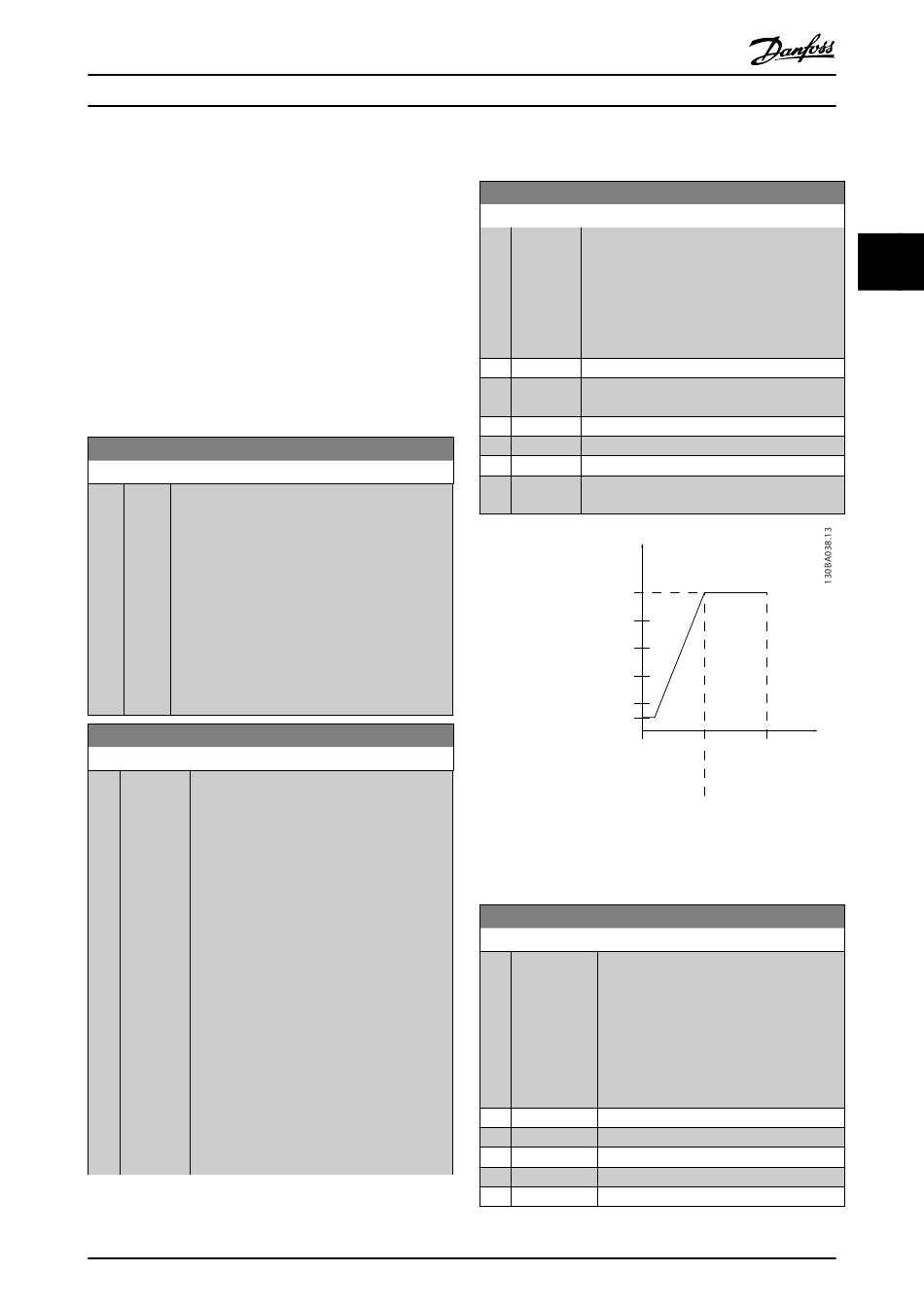

Parameterbeschrijving
3.8 Hoofdmenu – Analoog In/Uit – Groep 6
3.8.1 6-0* Anal. I/O-modus
Parametergroep voor het instellen van de analoge I/O-
configuratie.
De frequentieomvormer is uitgerust met 2 analoge
ingangen: klem 53 en 54. De analoge ingangen kunnen
naar keuze worden gebruikt als spanningsingang (0-10 V)
of stroomingang (0/4-20 mA).
NB
De thermistoren kunnen worden aangesloten op een
analoge of digitale ingang.
6-00 Live zero time-out-tijd
Range:
Functie:
10 s
[1 -
Stel de live zero time-out-tijd in. Live zero time-
*
99 s]
out-tijd is actief voor analoge ingangen, d.w.z.
klem 53 of klem 54, gebruikt als referentie- of
terugkoppelingsbron. Als de waarde van het
referentiesignaal dat is ingesteld voor de stroom-
ingang, lager wordt dan 50% van de ingestelde
waarde in 6-10 Klem 53 lage spanning, 6-12 Klem
53 lage stroom, 6-20 Klem 54 lage spanning of
6-22 Klem 54 lage stroom gedurende een langere
periode dan de ingestelde tijd in 6-00 Live zero
time-out-tijd wordt de in 6-01 Live zero time-out-
functie geselecteerde functie geactiveerd.
6-01 Live zero time-out-functie
Option:
Functie:
Selecteer de time-outfunctie. De ingestelde
functie in 6-01 Live zero time-out-functie wordt
geactiveerd als het ingangssignaal op klem 53
of 54 lager is dan 50% van de ingestelde
waarde in 6-10 Klem 53 lage spanning,
6-12 Klem 53 lage stroom, 6-20 Klem 54 lage
spanning of 6-22 Klem 54 lage stroom
gedurende de tijd die is ingesteld in 6-00 Live
zero time-out-tijd. Als meerdere time-outs
gelijktijdig verstrijken, zal de
frequentieomvormer de time-outfuncties in
onderstaande volgorde van belangrijkheid
afhandelen:
1.
6-01 Live zero time-out-functie
2.
8-04 Time-out-functie stuurwoord
De uitgangsfrequentie van de frequentieom-
vormer kan:
•
[1] worden vastgehouden op de
huidige waarde;
•
[2] worden geforceerd naar stop;
®
VLT
HVAC Drive Programmeerhandleiding
MG.11.CD.10 – VLT® is een gedeponeerd handelsmerk van Danfoss
6-01 Live zero time-out-functie
Option:
Functie:
•
[3] worden geforceerd naar de
jogsnelheid;
•
[4] worden geforceerd naar de
maximumsnelheid;
•
[5] worden geforceerd naar stop,
gevolgd door uitschakeling.
[0]
Uit
*
[1]
Uitgang
vasth.
[2]
Stop
[3]
Jogging
[4]
Max. snelh.
[5]
Stop en
uitsch.
Ref./Terugk.
[tpm]
Par 6-xx
1500
Hoge ref./
terugk. waarde
1200
900
600
Par 6-xx
300
Lage ref./
150
terugk. waarde
1 V
Par 6-xx
'Lage spanning' of
'Lage stroom'
Afbeelding 3.26
6-02 Live zero time-outfunctie brandmodus
Option:
Functie:
De ingestelde functie in 6-01 Live zero time-
out-functie wordt geactiveerd als het
ingangssignaal op de analoge ingangen
minder dan 50% bedraagt van de
ingestelde waarde voor par. 6-1* tot 6-6*
Klem xx lage stroom of Klem xx lage
spanning gedurende de tijd die is ingesteld
in 6-00 Live zero time-out-tijd.
[0]
Uit
*
[1]
Uitgang vasth.
[2]
Stop
[3]
Jogging
[4]
Max. snelh.
5 V
10 V
[V]
Analoge ingang
Par 6-xx
'Hoge spanning' of
'Hoge stroom'
81
3
3
