dipswitch 2 op ON zorgt ervoor, dat met alleen een login-naam (admin) op een vast IP adres
(192.168.0.48) toch ingelogd kan worden. Dipswitch 2 kan op OFF blijven, wanneer de login naam met
bijbehorend wachtwoord al ingesteld is.
**)
Zie 'Dipswitch instellingen van de ALPHACOM XL' (blz. 41) voor een volledig overzicht van de dipswitch
instellingen.
***)
Standaard staat de AlphaCom XL ingesteld op DHCP. In dat geval is het ook mogelijk om de AlphaCom
XL en de laptop op het lokale netwerk aan te sluiten. Voor het opsporen van de AlphaCom XL dient dan
de Equipment Discovery Tool gebruikt te worden. (zie blz. Fout! Bladwijzer niet gedefinieerd.).
HARDWARE INSTALLATIE
0V t.b.v. analoge ingangen
12 Analoge ingangen
Jumper t.b.v. ingangen
(spanning sturing ja/nee)
RS-232 (seriële poort 2)
Let op: jumper
instellingen J47 en J48
Jumper J47 en J48 om
keuze te maken tussen
RS-485 of RS-232
(seriële poort 2).
GPRS LED
*)
GPRS module
LAN activiteit LED
(zie LEDs)

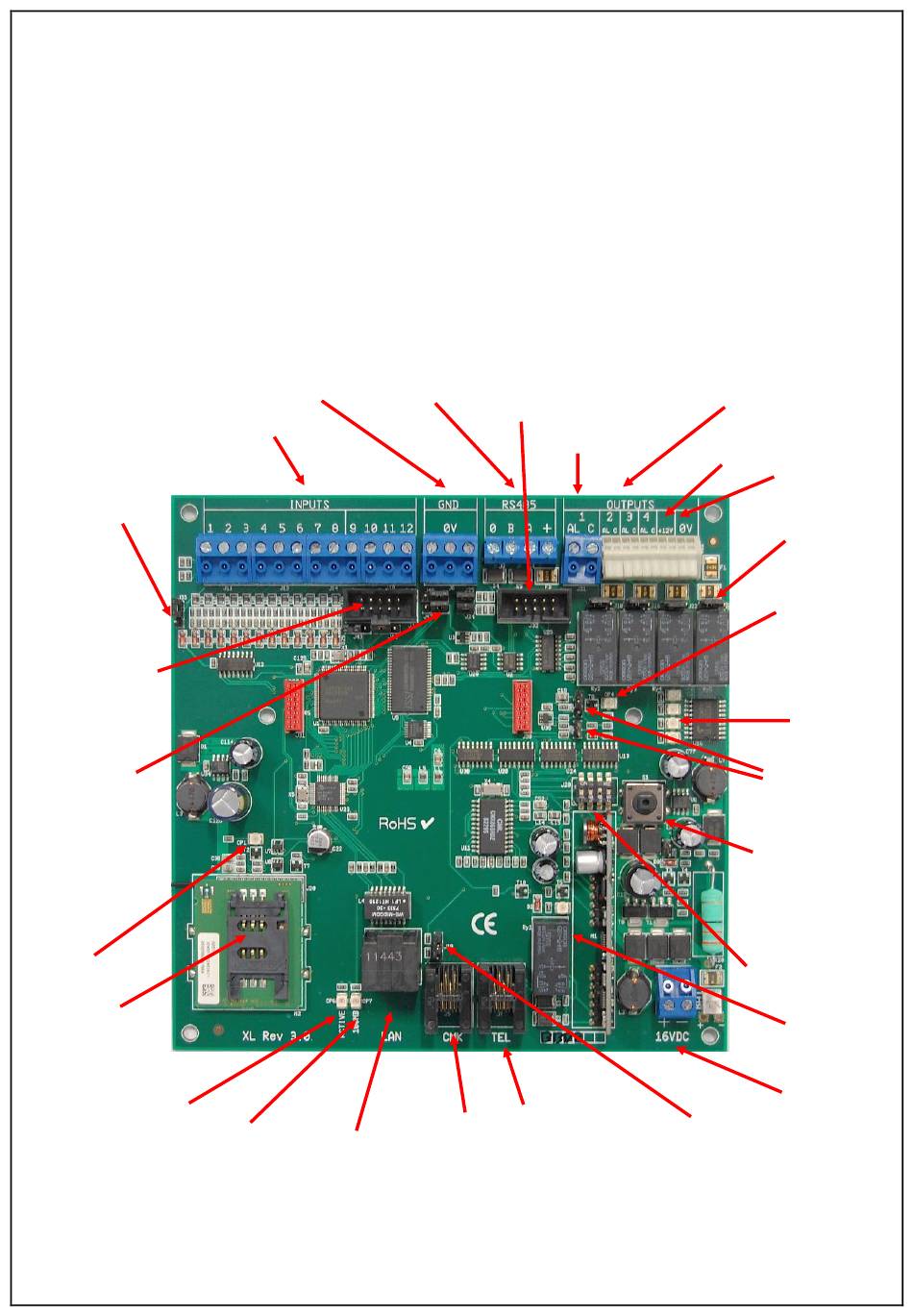

Figuur 2: ALPHACOM XL aansluitschema
Installatiehandleiding AlphaCom XL transceiver
RS-485 bus (seriële poort 2)
Let op: jumper instellingen J47 en J48
LAN Link LED
LAN aansluiting
RS-232 t.b.v. flashen (seriële poort 1)
Storingsuitgang
Backup Telefoonlijn
Alarmkiezer
aansluiting
aansluiting
Rev. 2.2 10-07-2014
3 vrij te bedienen
relais of OC uitgangen
+12V en 0V t.b.v. relais
4x jumper om
per relais te
selecteren tussen
N.C. of N.O.
Watchdog LED
4 Status LEDs
(zie LEDs)
Jumpers t.b.v. locale
firmware update
Sabotage
schakelaar
DIP switches
Rode LED:
Prioriteitsschakeling van
de Alarmkiezer actief
voedingsspanning
aansluiting
Jumper J19 t.b.v. PSTN
lusbewaking
Blz. 10/65
