Analoge ingangen
De AlphaCom XL is op veel manieren aan te sturen. Eén daarvan is middels de 12 aanwezige bekabelde
ingangen.
De ingangen van de AlphaCom XL staan 'af fabriek' als gewone analoge ingangen ingesteld. De ingangen 1
t/m 8 (dus niet 9 t/m 12) kunnen als spanningssturing ingesteld worden. In dat geval wordt de jumper (J33)
in de andere stand (pin 2 en 3 doorverbonden) gezet. De ingangen worden dan via een 1k serie-weerstand
doorgevoerd naar de ingang van een ULN2803 Open Collector driver.
Oftewel: is er spanning op de ingang aanwezig, dan wordt de ingang als gesloten gezien (als deze
tenminste als normally closed geprogrammeerd staat). Is de spanning verwijderd (of 0V aangesloten) dan
wordt de ingang als geopend gezien.
Als aan te sluiten spanning op de ingang wordt 12-16VDC geadviseerd. De absolute maximale spanning op
de ingang is 24VDC.
De ingangen 9 t/m 12 zijn altijd 'gewone' analoge ingangen en kunnen niet met spanning aangestuurd
worden.
Relais uitgangen
De AlphaCom XL is voorzien van 4 potentiaal-vrije relais uitgangen. De uitgangen 1 t/m 3 kunnen door de
eindgebruiker/beheerder via de webinterface geschakeld worden. Uitgang 4 is het zogenoemde
storingsrelais. Dit relais kan geprogrammeerd worden om bij diverse fout-situaties aangetrokken te
worden. Voor de programmering hiervan, zie het hoofdstuk Relais uitgang instellingen (blz.
).
35
De potentiaalvrije aansluitklemmen AL1/C1, AL2/C2, AL3/C3 en AL4/C4 zijn als normally open (N.O.) of als
normally closed (N.C.) aan te sturen. De jumpers J8, J15, J17 en J23 (3-voudige header) bepalen of de
desbetreffende relaiscontact als N.O. of N.C. werkt.

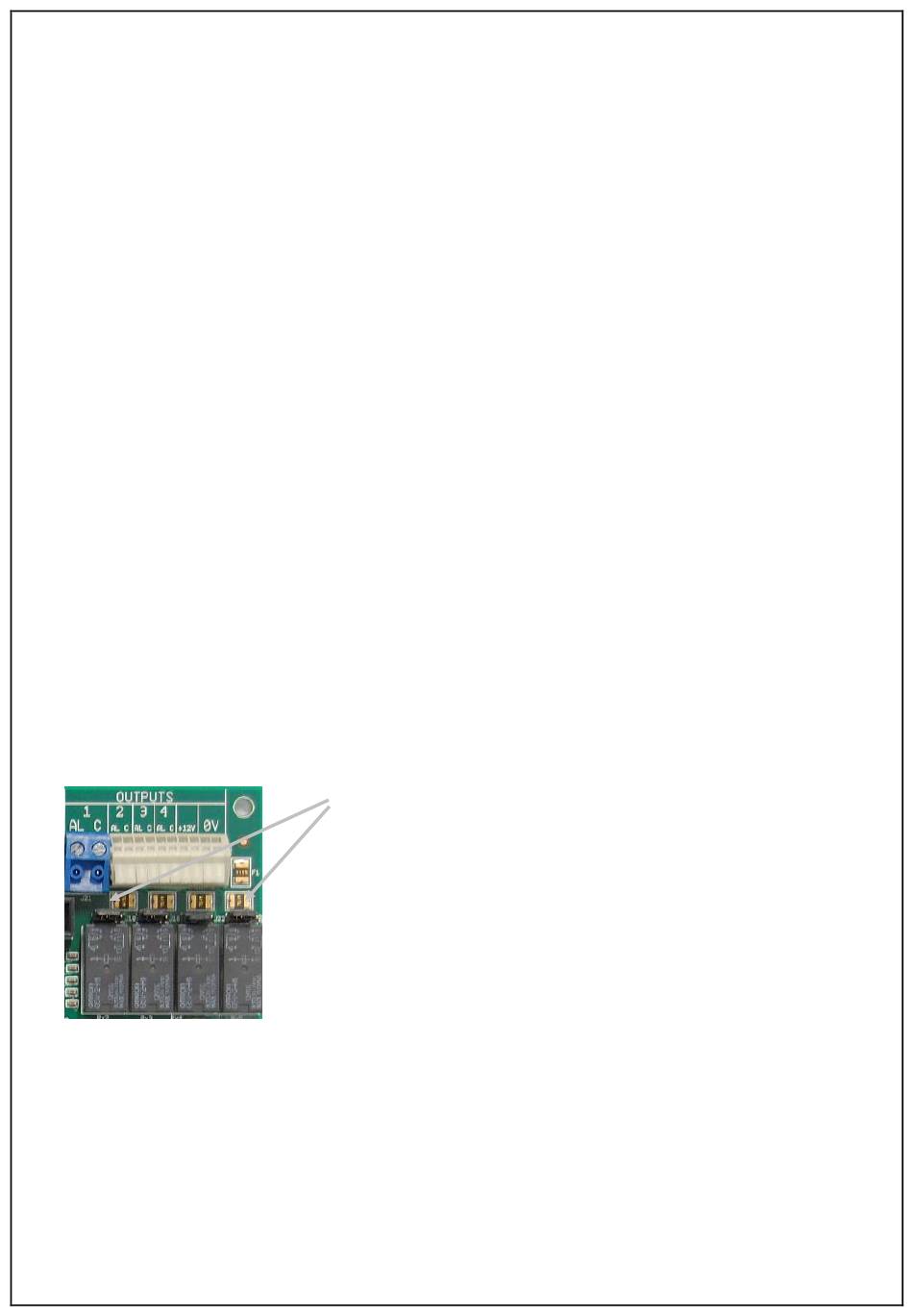

Van links naar rechts: jumpers J8, J15, J17 en J23.
Figuur 5: Jumper instellingen t.b.v. relais
Let op: er dient rekening gehouden te worden met het feit, dat de maximaal af te nemen stroom van de
+12V klem niet meer dan 500mA bedraagt. Deze maximale waarde is middels een automatische zekering
(polyswitch) beveiligd.
