Systeemintegratie
Schakelfrequentie
De schakelfrequentie is van invloed op de magnetiserings-
verliezen in de motor en op de schakelverliezen in de
frequentieregelaar, zoals te zien is in Afbeelding 3.18.
25
3
3
20
15
10
5
3
0
0
1
Motor en frequentieregelaar
2
Alleen motor
3
Alleen frequentieregelaar

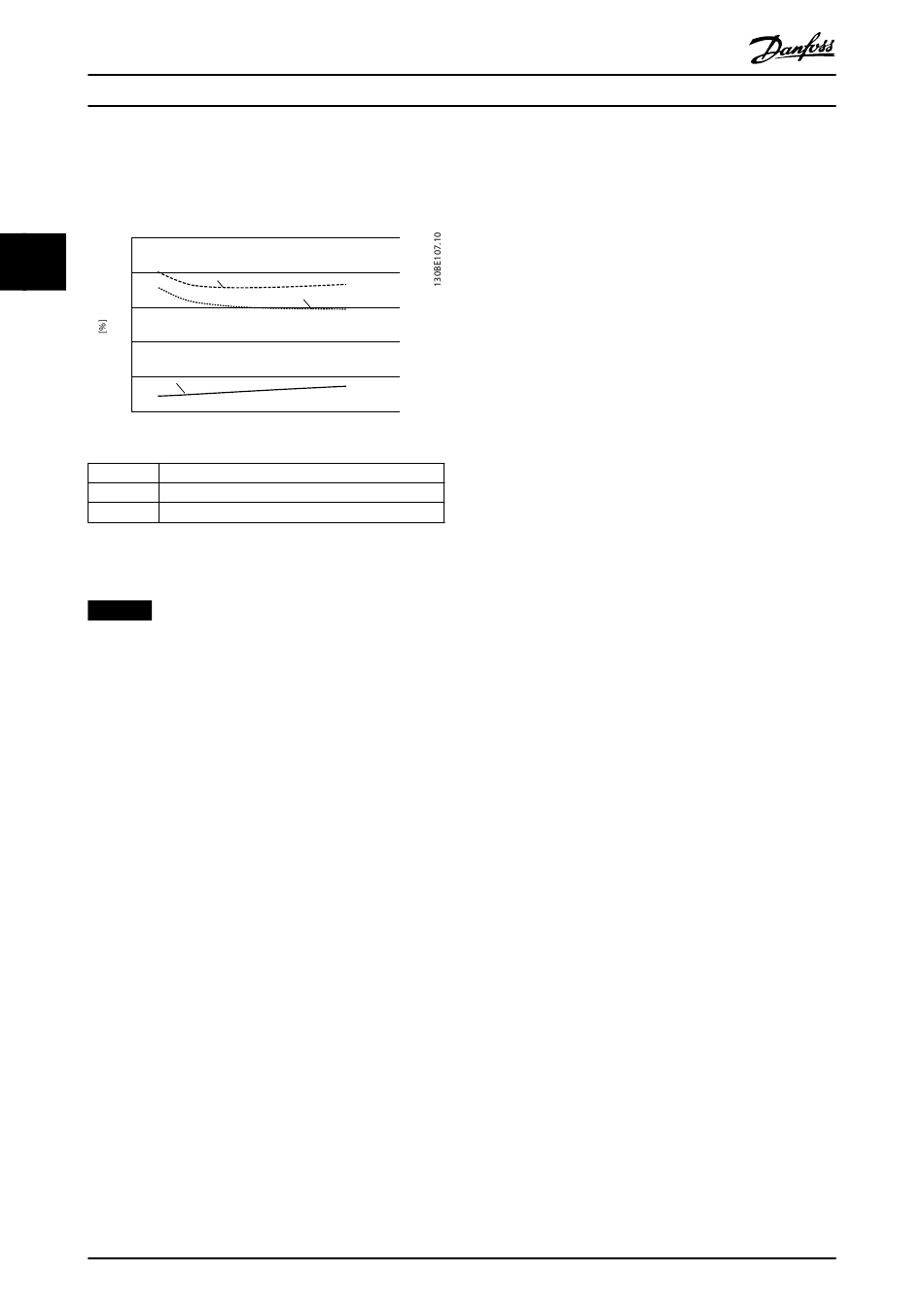

Afbeelding 3.18 Verliezen [%] t.o.v. schakelfrequentie [kHz]
LET OP
Een frequentieregelaar genereert extra harmonische
verliezen in de motor. Deze verliezen nemen af wanneer
de schakelfrequentie toeneemt.
3.7.4 Verliezen en rendement van een
elektrische aandrijving
Om voor een elektrische aandrijving de vermogensver-
liezen bij verschillende werkpunten te berekenen, moet u
de vermogensverliezen bij het werkpunt voor elke
systeemcomponent bij elkaar optellen:
•
frequentieregelaar.
•
motor.
•
hulpapparatuur.
48
VLT
1
2
2
4
6
8
[kHz]
Danfoss A/S © 06/2016 Alle rechten voorbehouden.
®
DriveMotor FCP 106/FCM 106
10
MG03M210
