Toepassingsvoorbeelden
4.1.3 Pulsstart/stop
Klem 18 = Start/stop parameter 5-10 Klem 18 digitale
ingang [9] Pulsstart.
Klem 27= Stop parameter 5-12 Klem 27 digitale ingang [6]
Stop geïnverteerd.
Parameter 5-10 Klem 18 digitale ingang = [9]
4
4
Pulsstart.
Parameter 5-12 Klem 27 digitale ingang = [6] Stop
geïnverteerd.
12
3
4
5
1
Start
2
Stop geïnverteerd
3
Toerental
4
Start (18)
5
Stop (27)

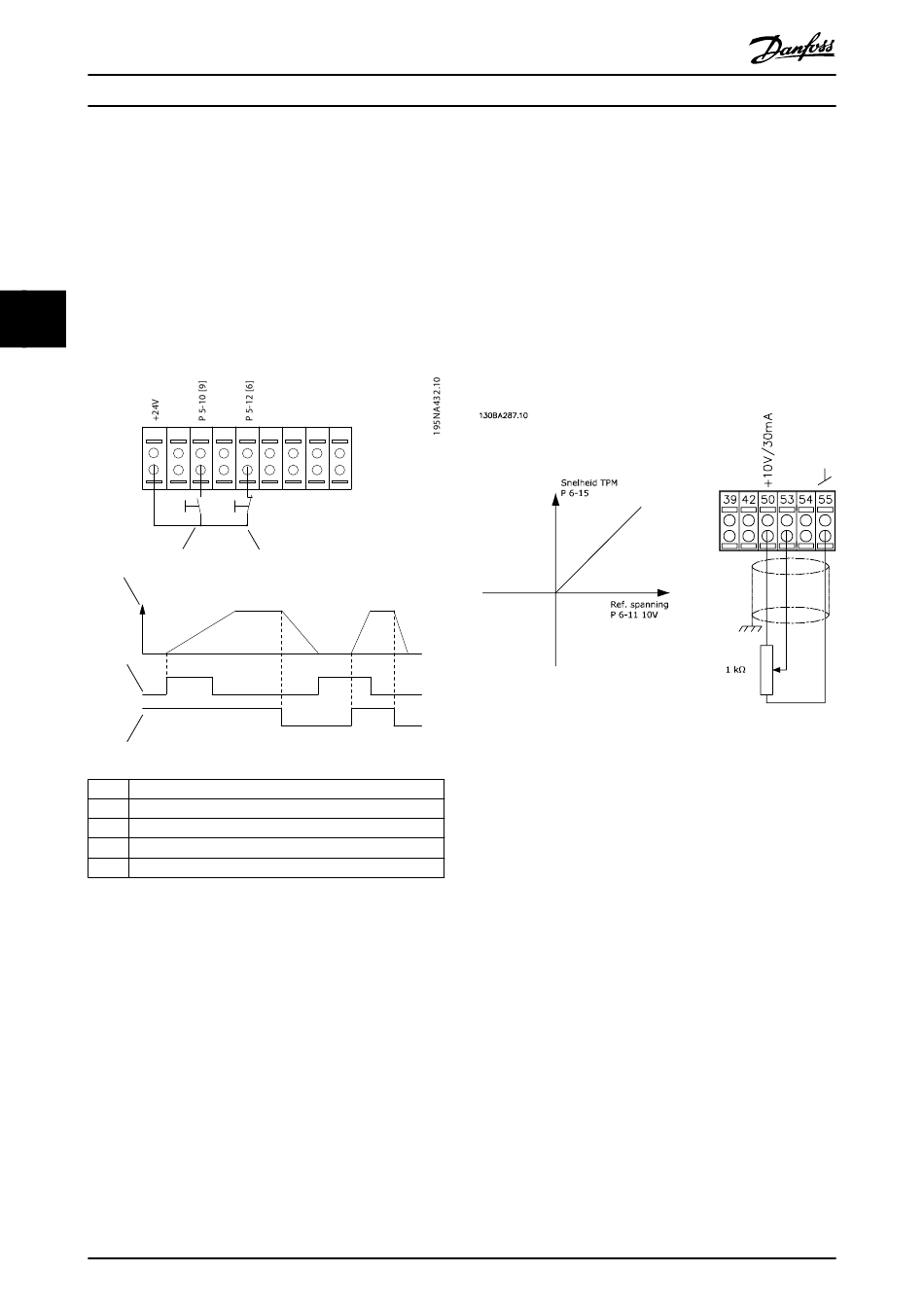

Afbeelding 4.3 Pulsstart/stop
50
13
18
19
27
29
32
33
20
1
2
Danfoss A/S © 06/2016 Alle rechten voorbehouden.
®
VLT
DriveMotor FCP 106/FCM 106
4.1.4 Potentiometerreferentie
Spanningsreferentie via een potentiometer.
Afbeelding 4.4 Potentiometerreferentie
4.1.5 Automatische aanpassing
motorgegevens (AMA)
AMA is een algoritme voor het meten van de elektrische
motorparameters op een motor in stilstand. AMA levert
dus zelf geen koppel.
AMA is nuttig bij het in bedrijf stellen van een systeem en
het optimaliseren van de instellingen van de frequentiere-
gelaar voor de gebruikte motor. Deze functie wordt vaak
gebruikt wanneer de standaardinstelling niet van
toepassing is op de aangesloten motor.
In parameter 1-29 Autom. aanpassing motorgeg. (AMA) hebt
u de keuze tussen [1] Volledige AMA insch. en [2] Beperkte
AMA insch. De volledige AMA bepaalt alle elektrische
motorparameters. De beperkte AMA bepaalt alleen de
statorweerstand R
De duur van een volledige AMA varieert van enkele
minuten voor kleine motoren tot meer dan 15 minuten
voor grote motoren.
Beperkingen en voorwaarden:
•
Parameter 3-15 Referentiebron 1 [1] = Anal. ingang
53.
Parameter 6-10 Klem 53 lage spanning = 0 V.
Parameter 6-11 Klem 53 hoge spanning = 10 V.
Parameter 6-14 Klem 53 lage ref./terugkopp. waarde
= 0 tpm.
Parameter 6-15 Klem 53 hoge ref./terugkopp.
waarde = 1500 tpm.
.
s
Om te zorgen dat AMA de motorparameters
optimaal kan bepalen, moeten de juiste gegevens
van het motortypeplaatje worden ingevoerd in
MG03M210
