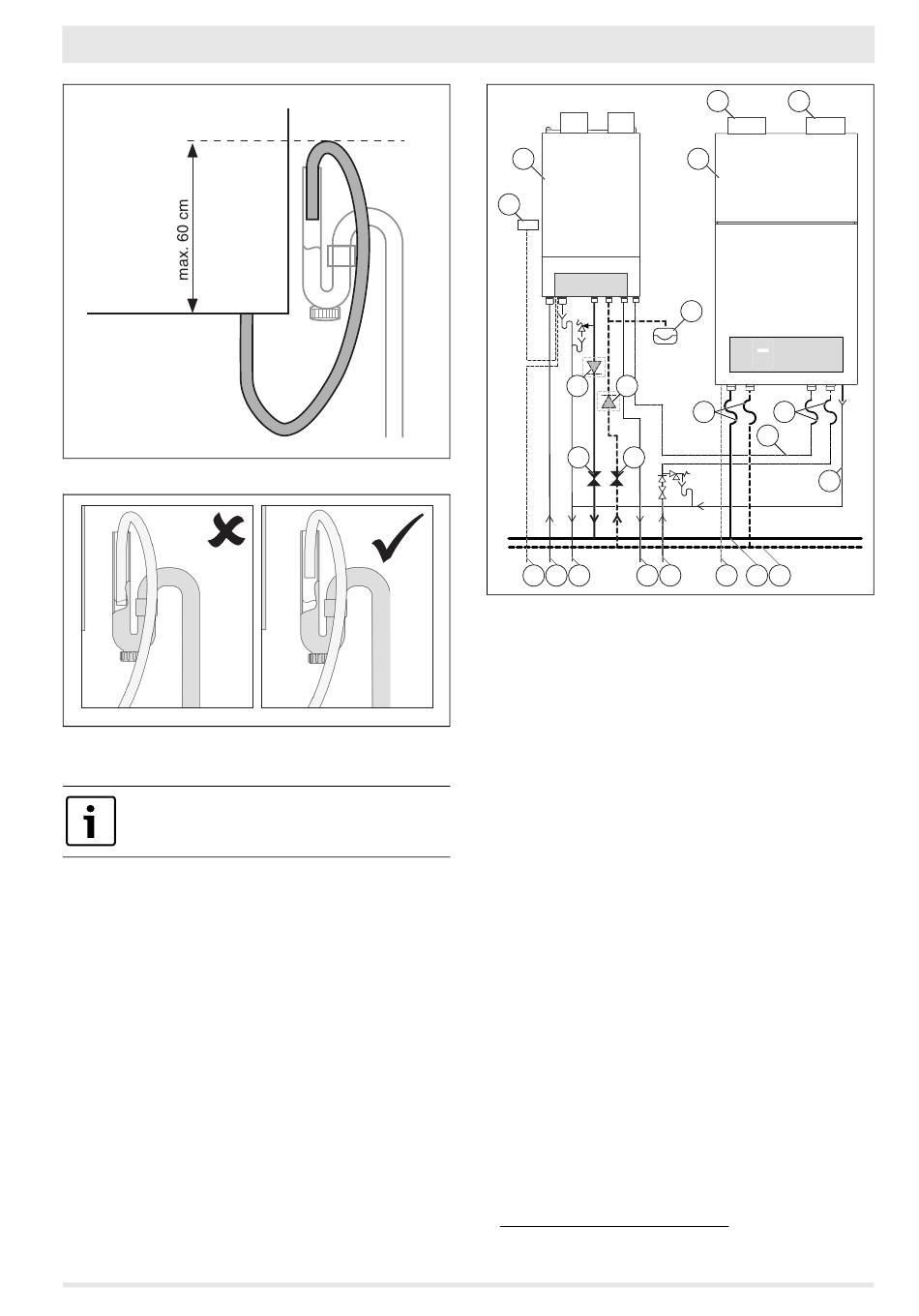

Afb. 22 Uitstroom condensafvoer
Afb. 23 aansluiting condensafvoer
5.7
Plaatsing terugslagklep
De ventilatiewarmtepomp kan ook met cv-toestellen van
andere fabrikanten worden gecombineerd. Neem voor
meer informatie contact op met de fabrikant.
Noodzaak en positie van externe terugslagklep in installatie
In het basisschema is een standaardinstallatie te zien. Er zijn 4 situaties
mogelijk of er wel of geen terugslagklep gemonteerd moet worden en
waar deze gemonteerd moet worden:
Om circulatie van warmte opgewekt in de ventilatiewarmtepomp door
het cv-toestel te voorkomen, is het soms noodzakelijk om een terugslag-
klep te plaatsen. De noodzaak en positie zijn afhankelijk van het type cv-
toestel. Het is belangrijk om te weten of de 3-wegklep in het cv-toestel in
aanvoer of retour leiding gemonteerd is en in welke positie de 3-wegklep
stand-by staat (indien geen warmtevraag - in stand cv of warmwater).
• situatie 1, toestellen zonder 3-wegklep
• situatie 2, toestellen met 3-wegklep in de retour, klep standby in de
stand warmwater
• situatie 3, toestellen met 3-wegklep in de aanvoer, klep standby in
de stand cv
• situatie 4, toestellen met 3-wegklep in de retour, klep standby in de
stand cv.
VentiLine VA/W 1.4 C • 6720648646 (2017/03)
16
1
6720648646-236.1N
5
Afb. 24 Basisschema
[1]
kamerthermostaat
[2]
expansievat
[3]
luchtaanvoer
[4]
luchtafvoer
[5]
voedingspanning
6720648646-237.1N
[6]
gasleiding
[7]
afvoer
[8]
cv-aanvoer
[9]
cv-retour
[10] warm tapwater
[11] koud tapwater
[12] voorverwarmd
[13] flexibele leidingen
[14] flexibele leidingen
[15] inlaatcombinatie
[16] HR-toestel
[17] ventilatiewarmtepomp
[18] radiatorkraan
[19] voedingspanning ventilatiewarmtepomp
[A]
plaats terugslagklep situatie 1 en situatie 3
[B]
plaats terugslagklep situatie 4
5.7.1
Situatie 1
Toestellen zonder 3-wegklep
In deze situatie dient de terugslagklep in de aanvoer te worden gemon-
teerd met de stromingsrichting naar de installatie, basisschema met te-
rugslagklep in positie A ( afb. 24, [A]).
5.7.2
Situatie 2
Toestellen met 3-wegklep in de retour en klep standby in de stand
warmwater
In deze situatie hoeft geen extra terugslagklep gemonteerd te worden,
basisschema zonder positie A en B ( afb. 24).
1) Indien met RF-bediening een 230V-stekker.
3
17
2
A
B
14
18
18
6
7
10 11
19
Montage | 5
4
13
12
15
8
9
6720648646-19.0N
1)
17
