8. Onderdelen vervangen (vervolg)

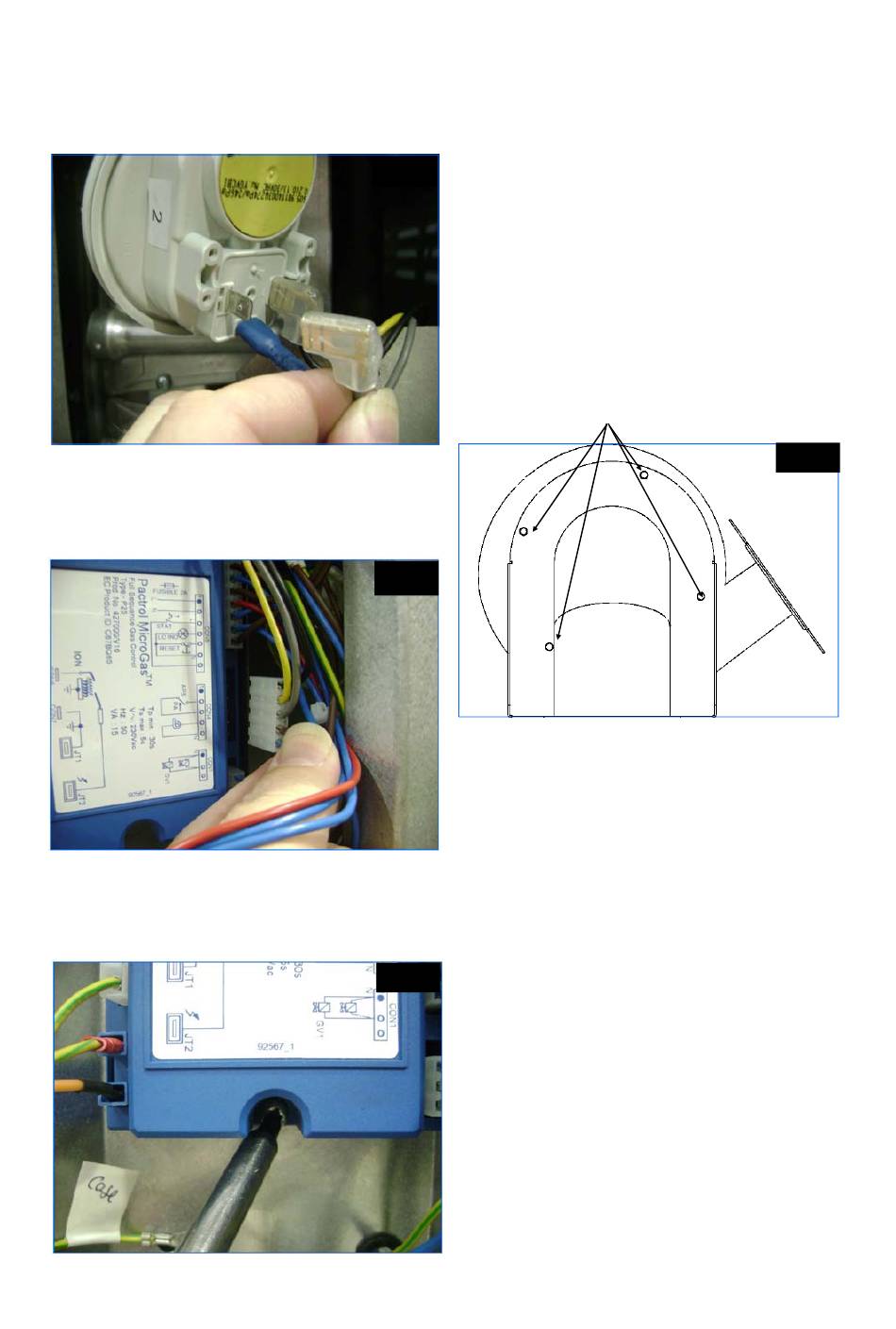

Til de luchtdrukschakelaar omhoog van de ach-
terkant van de bevestigingsplaat af, verwijder de
drie connectors zoals aangegeven in Fig.17 en
verwijder de schakelaar.
8.1.4 Ontstekingscontroller
Koppel de multi-pin connectors van de ontste-
kingscontroller los zoals aangegeven in Fig.18.
Verwijder de twee schroeven waarmee de ont-
stekingscontroller op de bevestigingsplaat is
vastgezet zoals aangegeven in Fig. 19. en ver-
wijder de controller.
8.1.5 Afzuigventilator
De afzuigventilator is bevestigd boven op de
eenheid, aan de rechterkant.
Verwijder eest de rookgasafvoer en de adapter
Fig.17
ventilator-naar-rookgasafvoer van de ventilator-
uitlaat.
Koppel de netvoedingstekker/bus van de venti-
lator los.
Verwijder de vier 6 mm schroeven (zie de pijlen
in Fig. 20) waarmee de ventilator aan de rook-
gasafvoeruitlaat van het luchtgordijn is vastge-
zet.
Bevestigingsschroeven
Fig.18
Verwijder de ventilator. Let er hierbij op dat u de
pakkingafdichting niet beschadigt.
Fig.19
18
Fig.20
