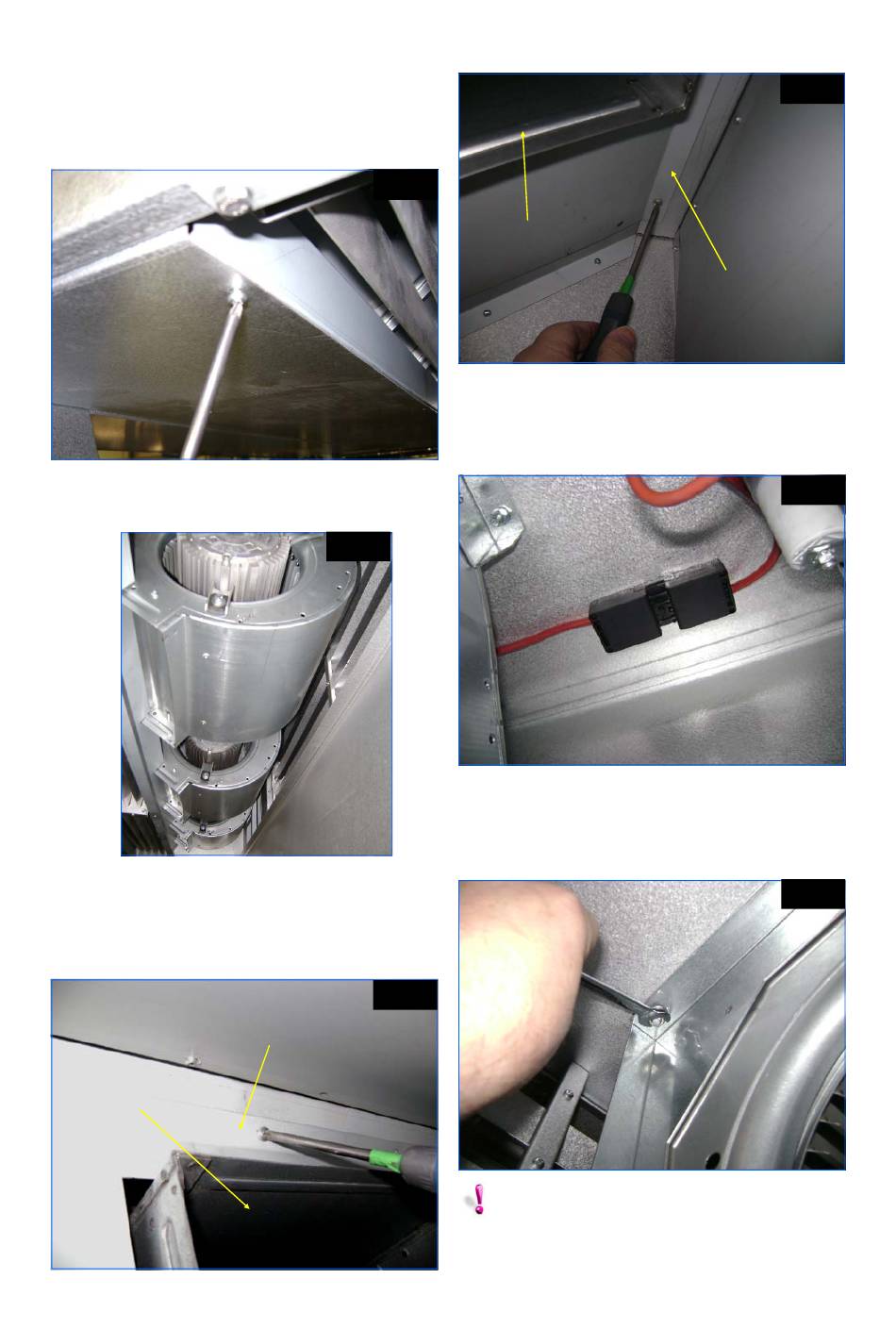

8. Onderdelen vervangen (vervolg)
8.2 Luchtverdelende ventilatoren
Draai de borgschroeven die het scharnierdeksel
aan de onderkant van het luchtgordijn vastzet-
ten los en verwijder ze om toegang tot de venti-
latoren te krijgen (zie Fig. 33).
U kunt het scharnierdeksel nu omlaag klappen
om toegang tot de ventilatoren te krijgen (zie
Fig.34).
8.2.1 Ventilatordeksel
Draai de borgschroeven langs de rand van het
ventilatordeksel los en verwijder ze (zie Fig.
35/36). Verwijder het ventilatordeksel. Nu kunt u
de individuele ventilatoren gaan verwijderen.
Ventilatoruitlaat
Fig.33
Fig.34
Fig.35
Ventilatordeksel
Ventilatoruitlaat
8.2.2 Ventilator verwijderen
Zoek de voedingskabel van de ventilator die u
wilt verwijderen en koppel deze los (zie Fig.37).
U kunt de vier bouten waarmee de ventilator is
vastgezet nu verwijderen zoals aangegeven in
Fig. 38 en de ventilator omlaag uit het luchtgor-
dijn tillen.
LET OP: deze ventilatoren zijn zwaar.
21
Fig.36
Ventilatordeksel
Fig.37
Fig.38
