Aansluittechniek
Aansluiten
VEGAMET 341 • 4 ... 20 mA
5.3
Aansluiten
De aansluiting van de voedingsspanning en de in- of uitgangen vindt
plaats via aftrekbare schroefklemmen. Informatie over de maximale
koperdoorsnede vindt u in de technische gegevens.
Sluit het instrument aan, zoals in het volgende aansluitschema staat
beschreven.
5.4
Aansluitschema
3
2
1
1

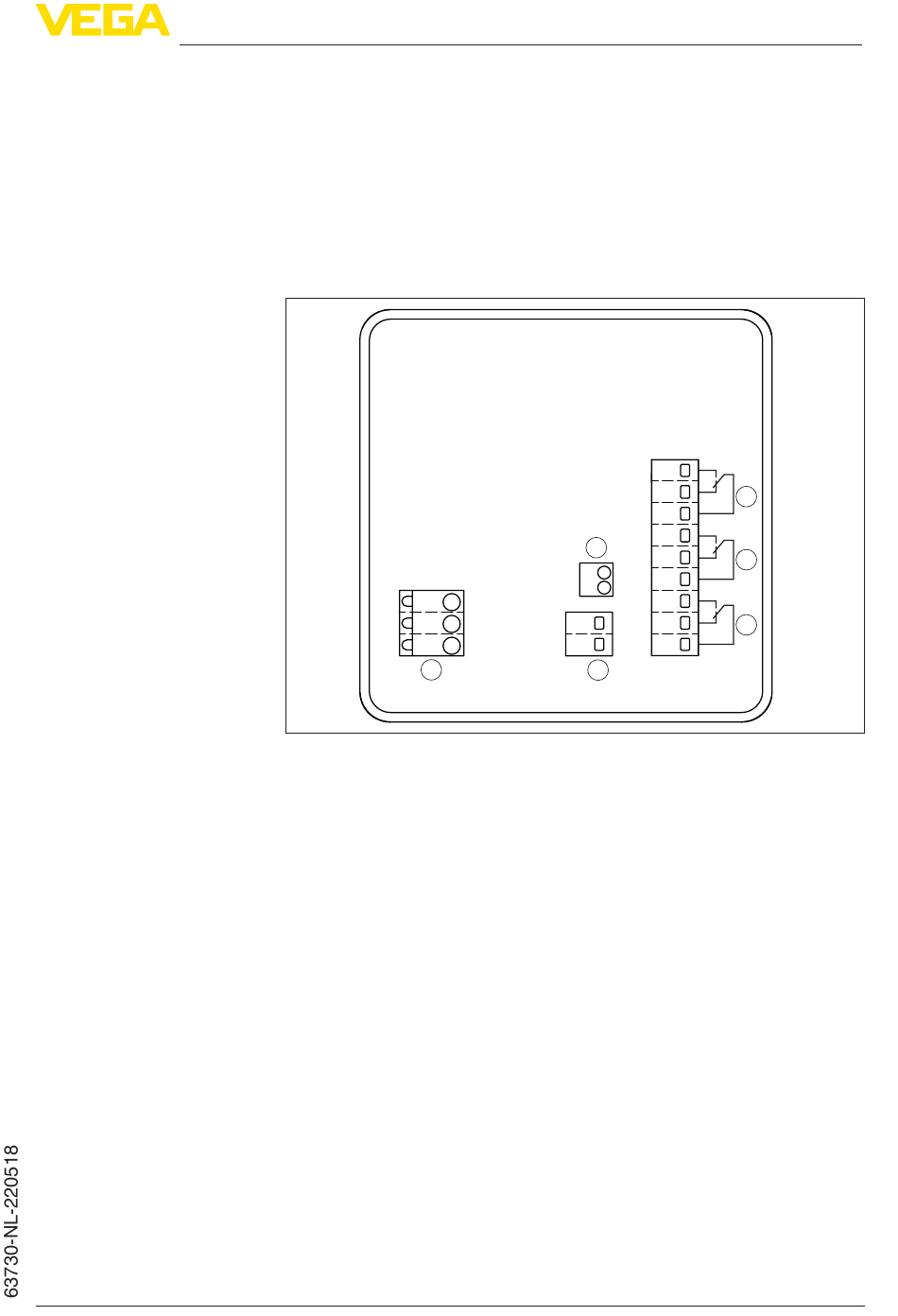

Fig. 4: Aansluitschema VEGAMET 341
1
Sensoringang (actief/passief) en HART-bussen voor aansluiting van een
VEGACONNECT
2)
2
Voedingsspanning van de regelaar
3
4 ... 20 mA-stroomuitgang
4
Relaisuitgang 1
5
Relaisuitgang 2
6
Relaisuitgang 3
Passieve ingang bij Ex-uitvoering niet beschikbaar
2)
5 Op de voedingsspanning aansluiten
69
68
67
66
3
65
-
42
64
+
41
63
N-
92
62
L+
91
61
2
6
5
4
13
