7 Met de geïntegreerde display- en bedieningseenheid in bedrijf nemen
Functie
Aanwijs- en bedienings-
elementen
HART-communicatiebus-
sen
18
7
Met de geïntegreerde display- en
bedieningseenheid in bedrijf nemen
7.1
Bedieningssysteem
De geïntegreerde display- en bedieningseenheid is bedoeld voor de
meetwaardeweergave, bediening en diagnose van de VEGAMET
341. Weergave en bediening vinden plaats via de centrale draai-druk-
knop en een grafisch display met achtergrondverlichting.
Bepaalde instelmogelijkheden zijn met de geïntegreerde display- en
bedieningseenheid niet of slechts beperkt mogelijk, bijvoorbeeld de
instellingen voor flowmeting of pompregeling. Voor deze toepassing
wordt het gebruik van PACTware/DTM of de VEGA Tools-app geadvi-
seerd. Een tabel met de beschikbare toepassingen en functies vindt
u in de bijlage.
1
2
3
4

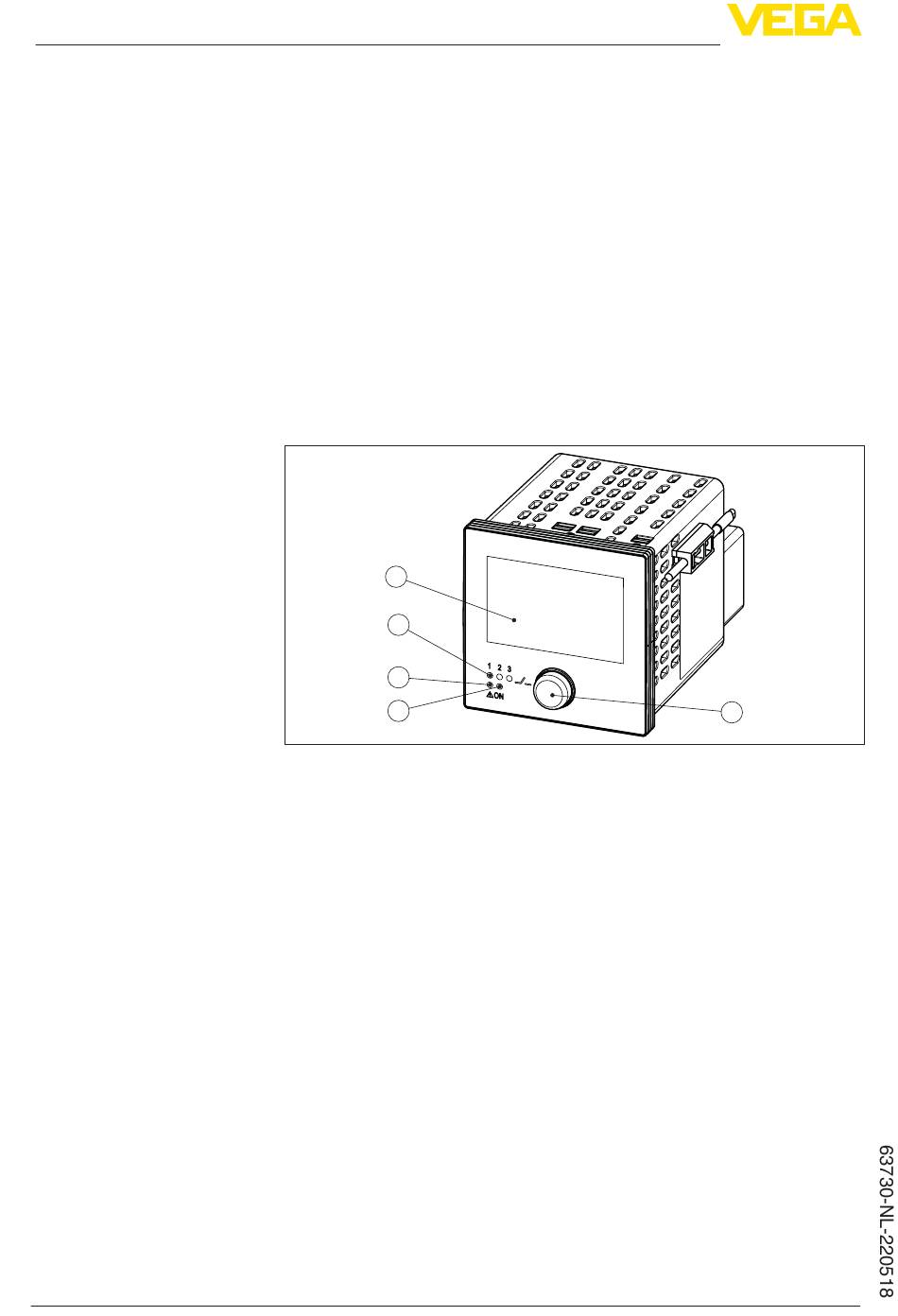

Fig. 7: Aanwijs- en bedieningselementen
1
LC-display
2
Statusindicatie relais
3
Statusaanwijzing storingsmelding
4
Statusindicatie bedrijfsgereedheid
5
Draai-drukknop voor menubediening
Via de in de aansluitklemmen geïntegreerde HART-communicatiebus
kan een parametrering van de aangesloten HART-sensoren zonder
onderbreking van het meetcircuit worden uitgevoerd. De voor dit doel
benodigde weerstand (230 Ω) is al in de VEGAMET 341 geïnte-
greerd. De bussen hebben een inwendige diameter van 2 mm voor
de directe aansluiting van een VEGACONNECT of andere HART-mo-
dems. De bediening van de aangesloten sensor wordt via de VEGA
Tools-app uitgevoerd of via PACTware met de bijbehorende DTM.
5
VEGAMET 341 • 4 ... 20 mA
