Installatie
Installeer de optionele toebehorensets
Optionele toebehorensets zijn apart verkrijgbaar,
waaronder een drukomvormerset (onderdeelnr.
24R050 voor pompen met 4 kogels; onderdeelnr.
24Y245 voor pompen met 2 kogels), een
start/stopschakelaarset (onderdeelnr. 16U729)
en een controllerset (24V001 ) voor een
tegendrukregelaar.
Drukomvormerset
1. Om de vloeistofdruk te meten, installeert u de
drukomvormer in de vloeistofleiding met een
T-fitting.
Optie
'Closed
loop'-drukregeling
ingeschakeld
Closed
loop-drukregeling
uitgeschakeld
2. Sluit de omvormerkabel aan op Poort 7
(omvormer 1) of Poort 10 (omvormer 2) op de
besturingsmodule.
Start-/stopschakelaarset
1. Monteer de schakelaar na bij de
besturingsmodule met behulp van de
meegeleverde console.
2. Sluit de schakelaarkabel aan op Poort 4 op de
besturingsmodule.
4
Beschrijving
Indien 'closed
loop'-drukregeling
ingeschakeld is
in Instelscherm
8 (omvormer 1)
of Instelscherm 9
(omvormer 2), installeert
u de omvormer na bij
de pompuitlaat, niet na
bij het einde van de
circulatieleiding.
Installeer de omvormer
waar nodig.

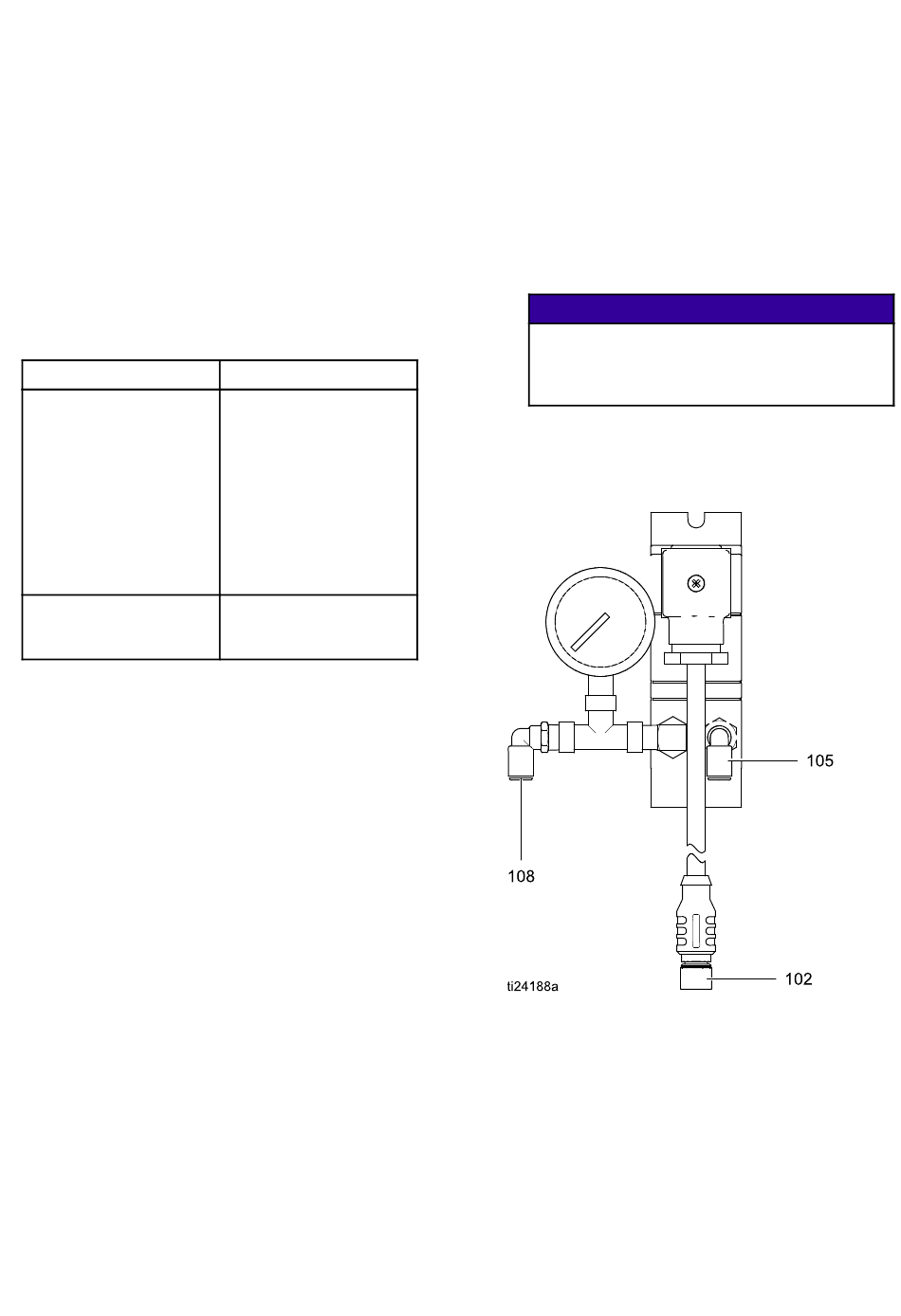

BPR-controller
Dankzij de controller van de BPR (tegendrukregelaar)
kan de gebruiker de vloeistoftegendruk van de
besturingsmodule regelen.
1. Monteer de BPR-controller met behulp van de
meegeleverde console.
2. Sluit een luchttoevoerleiding aan op de luchtinlaat
van de BPR-controller (105).
KENNISGEVING
Om schade aan de apparatuur te vermijden,
dient u steeds luchtdruk aan de BPR-controller
toe te dienen alvorens het systeem in te
schakelen.
3. Sluit een luchtleiding van de luchtafvoer van de
BPR-controller (108) aan op de BPR.
4. Sluit de invoerkabel van de BPR-controller (102)
aan op Poort 8 van de besturingsmodule.
334294G
