Bediening

Bediening

Moduleschermen

De Besturingsmodule heeft twee sets schermen:
Bedrijfsschermen en Instelschermen.
Zie
Bedrijfsschermen, page 13
Installatieschermen, page 18
informatie. Druk op
Bedrijfsschermen en de Instelschermen.

Moduletoetsen

Afbeelding 4 is een weergave van de display
en toetsen van de besturingsmodule. Tabel
2 legt de werking van de membraantoetsen
op de besturingsmodule uit. Als u door de
schermen bladert, merkt u dat de meeste
informatie wordt medegedeeld via pictogrammen
in plaats van woorden om de communicatie
over de hele wereld te vergemakkelijken.
De gedetailleerde schermbeschrijvingen
in
Bedrijfsschermen, page 13
Installatieschermen, page 18
elk pictogram betekent. De twee displaytoetsen
zijn membraanknoppen waarvan de functies
samenhangen met de inhoud van het scherm die u
direct links van de knop vindt.
6
en
voor gedetailleerde
om te schakelen tussen de
en
verklaren wat
KENNISGEVING
Om schade aan de displaytoetsen te voorkomen,
kunt u beter niet met scherpe voorwerpen zoals
pennen, kunststof kaarten of vingernagels op de
toetsen drukken.

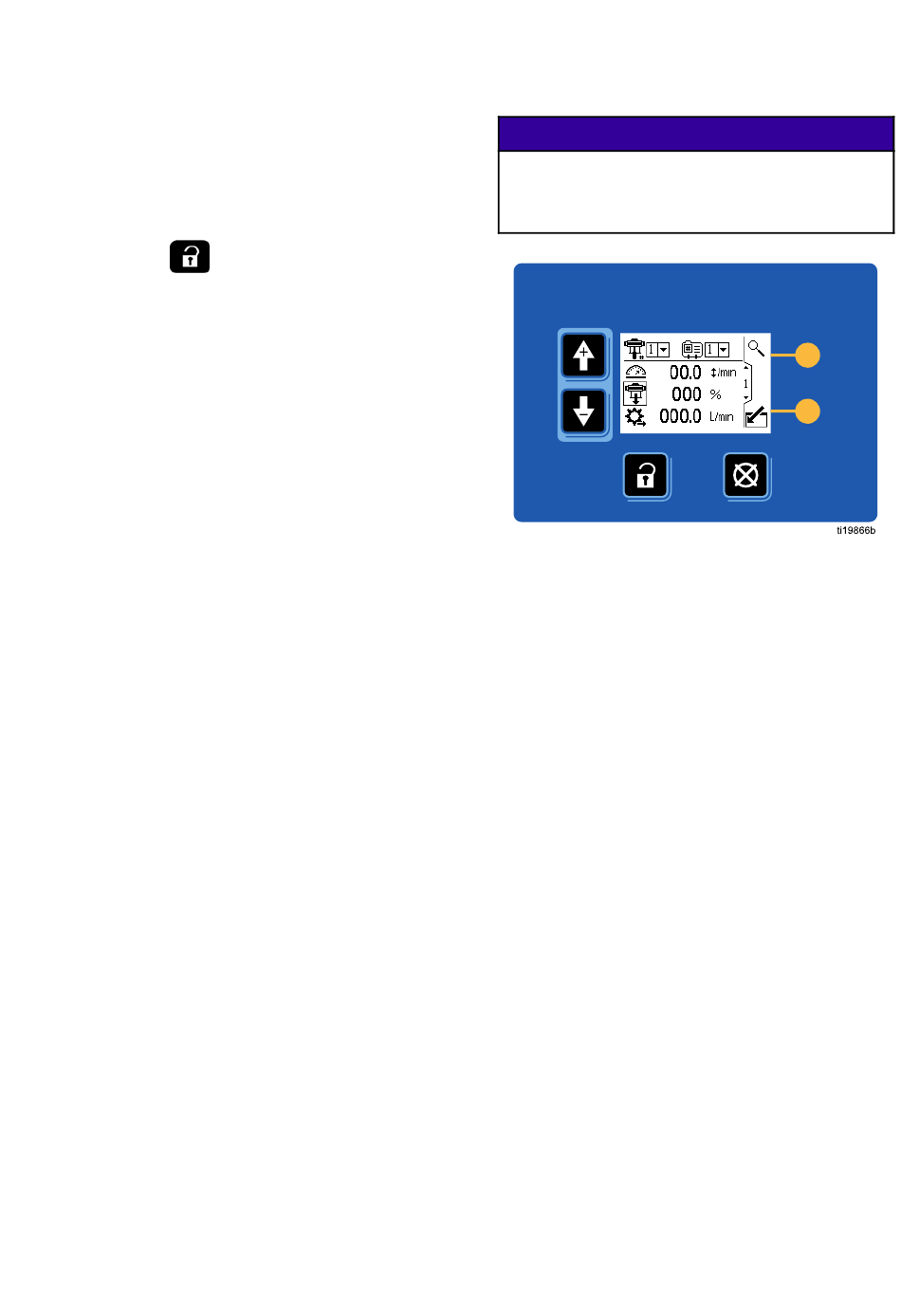

Figure 4 Toetsenbord en display van de
besturingsmodule
334294G
