Encoder vervangen,
vervangen, set
Encoder
Encoder
vervangen,
Overzicht
Overzicht
Overzicht
De E-Flo DC gebruikt de encoder voor twee
doeleinden:
• Ten eerste geeft de encoder de stand van de
motoras door aan de besturingskaart, die op grond
daarvan het motorkoppel kan bijstellen.
• Ten tweede helpt de encoder bij het sturen van
de slaglengte, doordat de besturingskaart weet
hoeveel volledige omwentelingen de motor heeft
gemaakt.
Benodigd
Benodigd gereedschap
Benodigd
gereedschap
gereedschap
• Inbussleutel van 6 mm
• Inbussleutel van 0,050 inch
• Kruiskopschroevendraaier (nr. 1)
• Momentsleutel (20 N•m, 15 ft-lb)
• Blauw (middelsterk) draadborgmiddel
Het elektronicadeksel
elektronicadeksel verwijderen
Het
Het
elektronicadeksel
KENNISGEVING
KENNISGEVING
KENNISGEVING
Ondersteun het elektronicadeksel zorgvuldig
terwijl u de laatste bout verwijdert om schade
aan componenten te voorkomen. Houd het
deksel horizontaal en pas op dat de draden niet
strakgetrokken worden.
1. Volg de instructies in
Voorbereiden voor reparatie, page
2. Verwijder met een inbussleutel van 6 mm de
12 bouten waarmee het elektronicadeksel is
bevestigd.
3. Ondersteun het elektronicadeksel nadat de
bouten zijn verwijderd om te voorkomen dat er te
veel spanning op de draden in de E-Flo DC komt.
3A6094C
set 24U938
set
verwijderen
verwijderen
14.
Elektronicadeksel
Elektronicadeksel
Elektronicadeksel
24U938
24U938

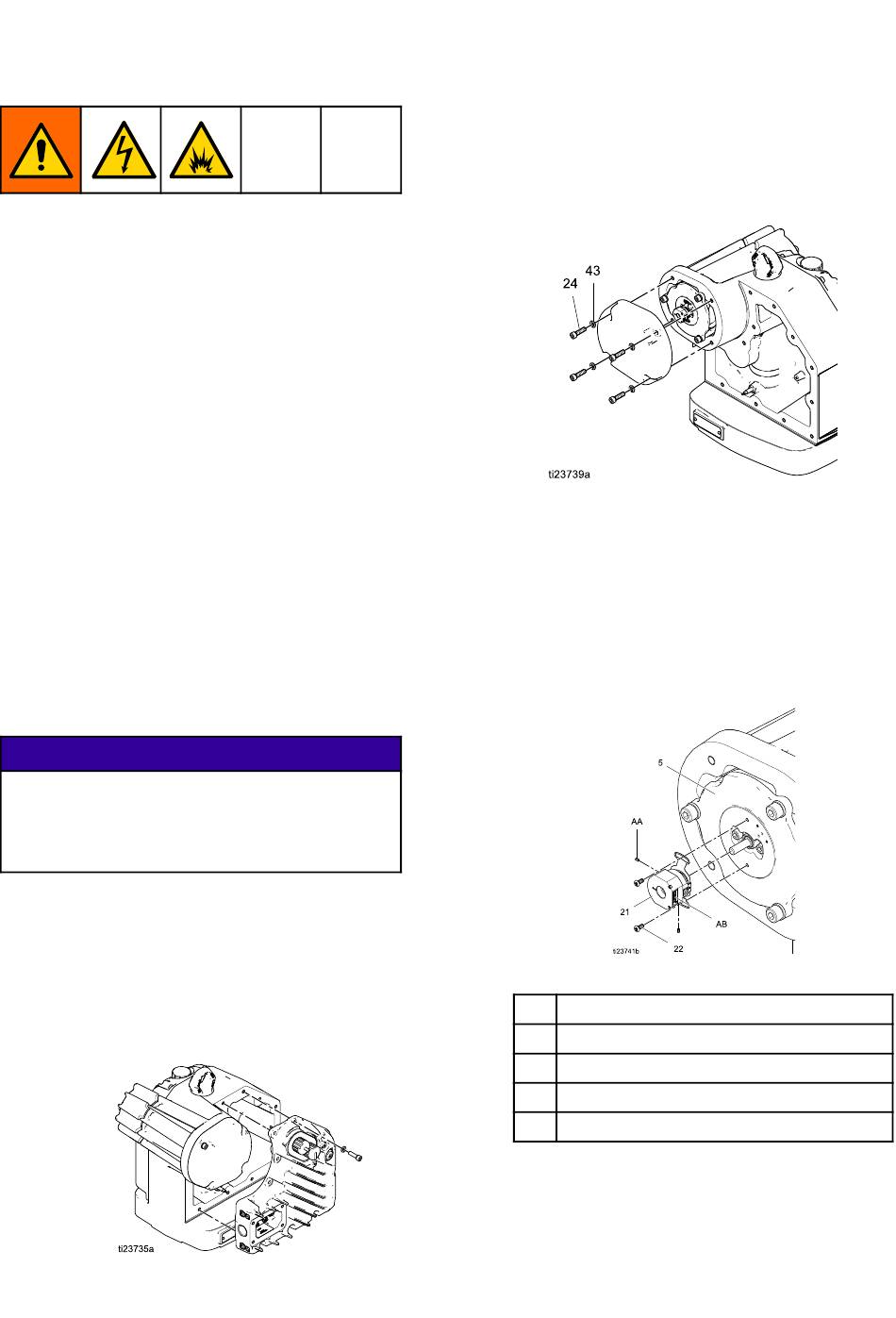

Het motordeksel
Het
Het
motordeksel verwijderen
motordeksel
Verwijder met een inbussleutel van 6 mm de
vier bouten (24) en sluitringen (43) waarmee het
motordeksel is bevestigd.
De encoder
encoder verwijderen
De
De
encoder
1. Ontkoppel de kabel van de encoder (21).
2. Draai met de inbussleutel van 0,050 inch de twee
naafstelschroeven (AA) aan de zijkanten van de
encoder los. Verwijder de schroeven niet.
AA
AB
5
21
22
3. Verwijder met een kruiskopschroevendraaier
de twee bevestigingsschroeven (22) van de
encoder.
Encoder vervangen, set 24U938
verwijderen
verwijderen
Motordeksel
Motordeksel
Motordeksel
verwijderen
verwijderen
Encoder
Encoder
Encoder
Stelschroeven
Bevestigingsflens van encoder
Rotorhouder
Encoder
Bevestigingsschroeven met kruiskop
35
