De

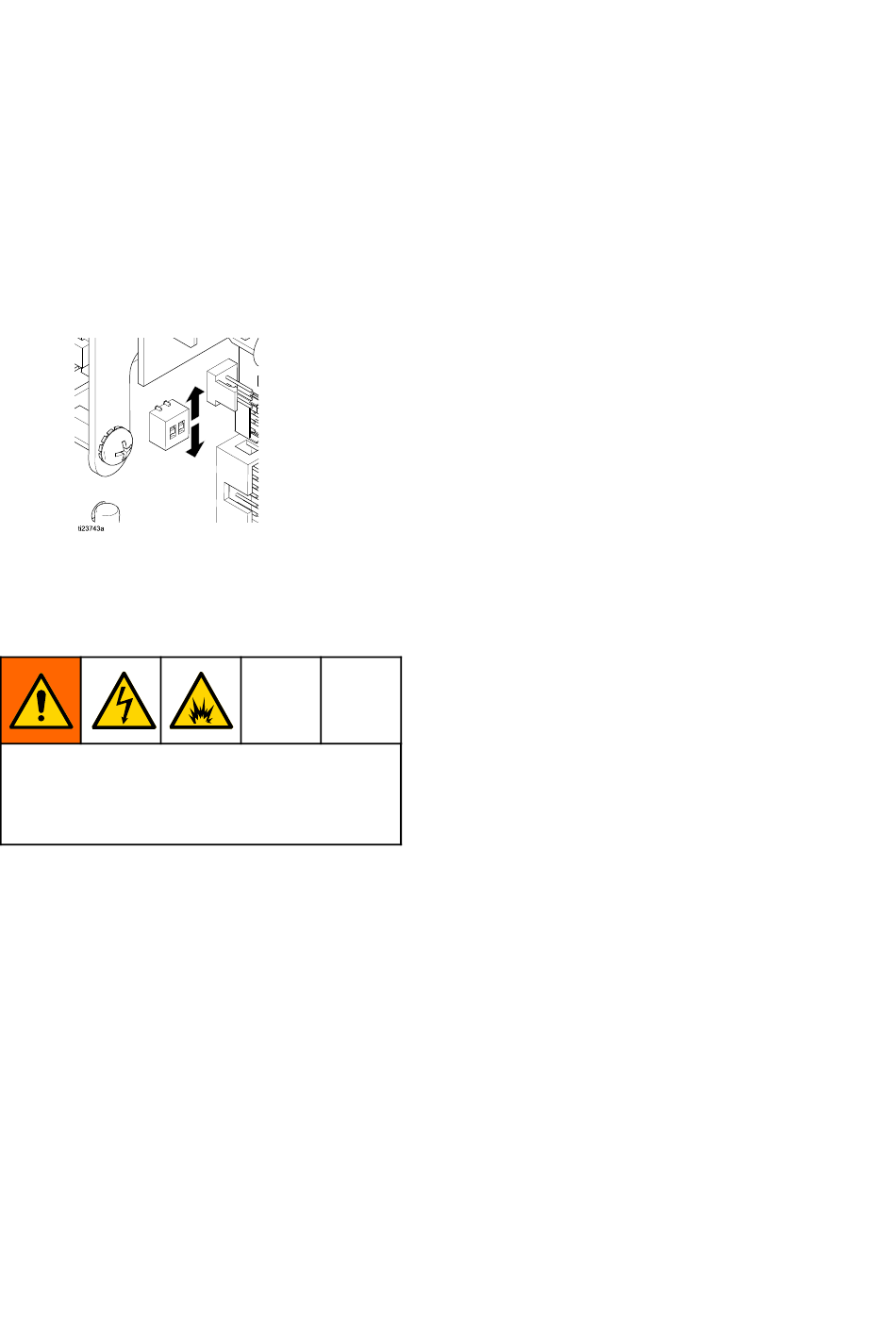

De dipschakelaar
De
dipschakelaar
dipschakelaar resetten
Om het apparaat te kalibreren, moet u een
dipschakelaar op de besturingskaart omzetten. Er
zijn twee dipschakelaars aanwezig op de bovenste
besturingskaart om het apparaat te kalibreren. Zet
één van de twee dipschakelaars in de andere stand.
Zo weet de besturingskaart dat er een vervangend
onderdeel is geplaatst. De volgende keer dat het
apparaat wordt aangezet, wordt er automatisch een
kalibratieprocedure uitgevoerd.
OPMERKING:
OPMERKING:
OPMERKING: Als u meer dan één
reparatieprocedure uitvoert, hoeft de dipschakelaar
maar één keer te worden omgezet.
Dipschakelaar
Dipschakelaar
Dipschakelaar
Het
Het elektronicadeksel
Het
elektronicadeksel herinstalleren
elektronicadeksel
Let op dat er geen draden bekneld raken
tussen het elektronicadeksel en het motorhuis.
Beknelde draden kunnen schade aan de
besturingskaart veroorzaken en doen afbreuk aan
de explosieveiligheid.
1. Herinstalleer het elektronicadeksel op het
middenhuis.
3A6094C
resetten
resetten
herinstalleren
herinstalleren
Encoder vervangen, set 24U938
2. Installeer de 12 bouten met een inbussleutel van
6 mm.
OPMERKING:
OPMERKING:
OPMERKING: Controleer of de borgringen nog
op hun plaats zitten.
3. Draai de bout aan tot 20 N•m (15 ft-lb).
Het motordeksel
Het
Het
motordeksel herinstalleren
motordeksel
1. Breng het motordeksel weer aan op het
motorhuis.
2. Installeer met een inbussleutel van 6 mm de vier
bouten waarmee het motordeksel is bevestigd.
Controleer of de borgringen nog op hun plaats
zitten.
3. Draai de bout aan tot 20 N•m (15 ft-lb).
De spanning
spanning van
van het
De
De
spanning
van
inschakelen
inschakelen
inschakelen
1. Schakel de spanning van het apparaat in om
de automatische kalibratieprocedure in gang
te zetten. De motoruitgangsas zal dan enkele
minuten lang omhoog en omlaag bewegen.
Halverwege de automatische kalibratieprocedure
pauzeert de motoras, waarna een volgende stap
begint.
2. Wacht totdat de automatische kalibratieprocedure
geheel is voltooid voordat u verder gaat.
De onderpomp
De
De
onderpomp weer
onderpomp
weer aansluiten
weer
1. Breng geleidelijk de uitgangsas in de juiste positie
op de onderpomp. Bevestig de koppelmoer weer.
2. Draai de koppelmoer met het juiste moment aan,
zoals vermeld in de juiste pomphandleiding.
herinstalleren
herinstalleren
het apparaat
apparaat
het
apparaat
aansluiten
aansluiten
