De vloeistofslang
vloeistofslang op
De
De
vloeistofslang
Gebruik altijd een Graco-vloeistofslang op
waterbasis tussen de vloeistofuitlaat van het
spanningsisolatiesysteem en de vloeistofinlaat van
het pistool.
Spoel de vloeistofslang op waterbasis met water om
verontreinigingen te verwijderen alvorens u deze
aansluit op het pistool. Spoel het pistool voordat u
het gebruikt.
Installeer slechts één ononderbroken Graco-slang
op waterbasis tussen de geïsoleerde
vloeistoftoevoer en het spuitpistool om het
risico op elektrische schokken te verminderen.
Voeg slangen niet samen.
1. Verwijder de luchtinlaatfitting van het pistool (21).

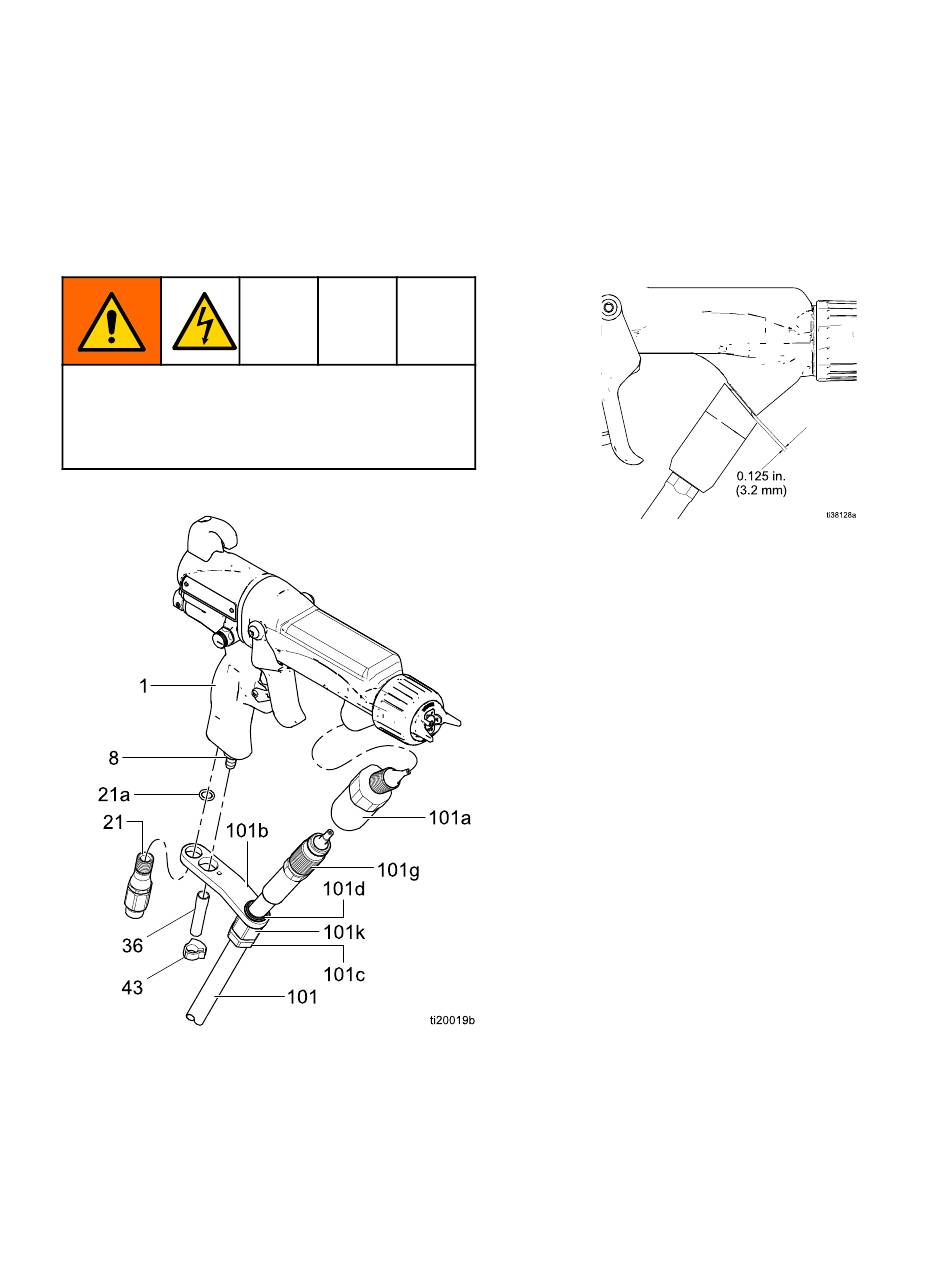

Figure 11 De vloeistofslang aansluiten
2. Verwijder de O-ring (21a) en plaats de inlaatfitting
door de steun (101b). Hermonteer de O-ring.
3A8662B
op waterbasis
waterbasis aansluiten
aansluiten
op
waterbasis
aansluiten
3. Zorg dat de vloeistofinlaat van de loop schoon
en droog is. Breng diëlektrisch smeermiddel
aan op de schroefdraad en voorkant van de
loopconnector (101n) en schroef deze handvast
op de vloeistofinlaat. Draai vervolgens de fitting
nog minstens een halve draai vaster en draai
verder door totdat de fitting zoals aangegeven is
georiënteerd. De ruimte tussen de aansluiting en
het vat moet kleiner zijn dan 3,2 mm (125 in).
Figure 12 Oriëntering van aansluiting en vat
4. Draai de moer van de trekontlasting (101c) los.
5. Breng diëlektrisch vet aan op de schroefdraad
van de slangconnector (101g). Trek de connector
terug en breng vet aan op de buitendiameter van
de slang. Draai het handvast in de vatconnector
(101n) en vervolgens minstens een halve
draai meer. Gebruik een moersleutel om de
vatconnector tijdens het vastdraaien vast te
houden.
6. Breng de openingen in de console (101b) op één
lijn met de luchtinlaat en de uitlaat. Bevestig met
de luchtinlaatfitting (21).
7. Draai de moer van de trekontlasting (101c) vast.
8. Druk de uitlaatbuis (36) op het uitlaatventiel. Zet
vast met de klem (43).
Note
Houd de vloeistofslang waar mogelijk
aan het pistoolvat gemonteerd. Koppel
de slangsteun bij de pistoolhandgreep
los om het vat te verwijderen.
9. Sluit het andere uiteinde van de slang aan op de
geïsoleerde vloeistoftoevoer, zoals aangegeven
in de handleiding van het isolatiesysteem.
