Het stelventiel
stelventiel voor
voor de
Het
Het
stelventiel
voor
repareren
repareren
repareren
1. Voer de stappen in
onderhoud, page 42
2. Zet een sleutel op de platte kanten van het
ventiel (30) en schroef het uit de handgreep (16).
Note
u kunt het ventiel als één geheel
vervangen (ga naar stap 9), maar ook als
afzonderlijke onderdelen (stappen 3-9).
3. Verwijder de klemring (30d).
4. Draai de ventielas (30b) linksom tot hij vrijkomt
uit de ventielbehuizing (30a).
5. Verwijder de O-ring (30c).
6. Reinig alle onderdelen en controleer op slijtage
of beschadiging.
Note
Gebruik siliconenvrij vet, onderdeelnr.
111265. Breng niet teveel smeermiddel
aan.
7. Wanneer u het ventiel voor de ventilatorlucht
(30) weer in elkaar zet, smeer de schroefdraad
van het ventiel dan licht in en schroef de as (30b)
volledig in de behuizing (30a) tot hij de bodem
raakt. Installeer de O-ring (30c*), smeer hem in
en schroef de ventielsteel los tot de O-ring in de
behuizing komt.
8. Plaats klemring (30d) weer. Schroef de
ventielsteel uit de behuizing tot hij wordt
tegengehouden door de klemring.
9. Schroef de ventielconstructie (30) in de
pistoolhandgreep (16) door een sleutel op de
platte zijden van de behuizing te zetten. Draai
aan tot 1,7 N•m (15 in-lb).

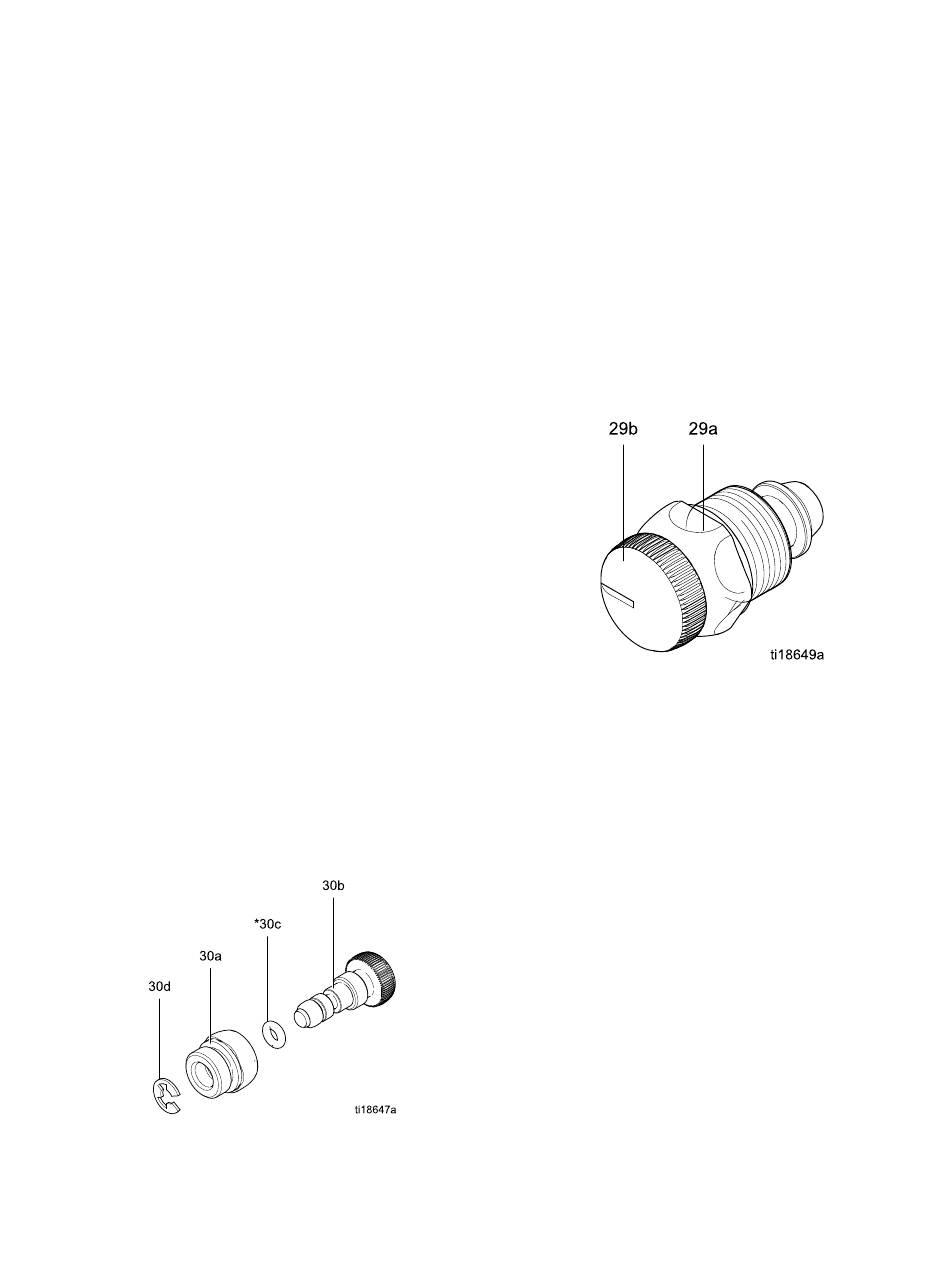

Figure 33 Stelventiel voor de ventilatorlucht
3A8662B
de ventilatorlucht
ventilatorlucht
de
ventilatorlucht
Het pistool voorbereiden voor
uit.
Het ventiel
ventiel voor
voor het
Het
Het
ventiel
voor
vernevelingslucht repareren
vernevelingslucht
vernevelingslucht
1. Voer de stappen in
onderhoud, page 42
2. Zet een sleutel op de platte kanten van het
ventiel (29) en schroef het uit de handgreep (16).
3. Inspecteer de ventielconstructie. Monteer een
nieuw ventiel (29) indien het beschadigd is.
4. Schroef eerst de ventielsteel (29b) uit de
behuizing (29a) tot die stopt, voordat u het
nieuwe ventiel in de handgreep installeert.
5. Installeer de ventielconstructie in de
pistoolhandgreep. Draai de ventielbehuizing
(29a) aan met 1,7 N•m (15 in-lb).
Figure 34 Ventiel voor het afstellen van de
vernevelingslucht
Repareren
het afstellen
afstellen van
van de
het
afstellen
van
repareren
repareren
Het pistool voorbereiden voor
uit.
de
de
51
