2480 en 2481-serie gereedschap
LET OP - Voor de juiste
montage/demontagegereedschappen
raadpleegt u de paragraaf OPMERKINGEN
om de juiste montagetekening voor model
2480 die
wordt
De volgende procedure is is voor volledige demontage.
Demonteer alleen onderdeelgroepen die noodzakelijk zijn
om beschadigde afdichtingen, wissers, backup-ringen en
componenten te controleren en vervangen. Vervang
altijd de afdichtingen, wisser, O-ringen en backup-
ringen of gedemonteerde onderdeelgroepen.
WAARSCHUWING: Zorg ervoor dat vóór het
ontkoppelen van het regeltrekkersysteem van de
POWERIG® hydraulische unit, vóór het ontkoppelen
van de hydraulische slangen van de unit. Indien het
niet in deze volgorde wordt ontkoppeld, voordat
onderhoud of reiniging wordt uitgevoerd, kan ernstig
persoonlijk letsel ontstaan.
KOGELAANSLUITINGEN
LINKERHELFT VAN
DE HENDEL
RETAINING SCREWS (4)

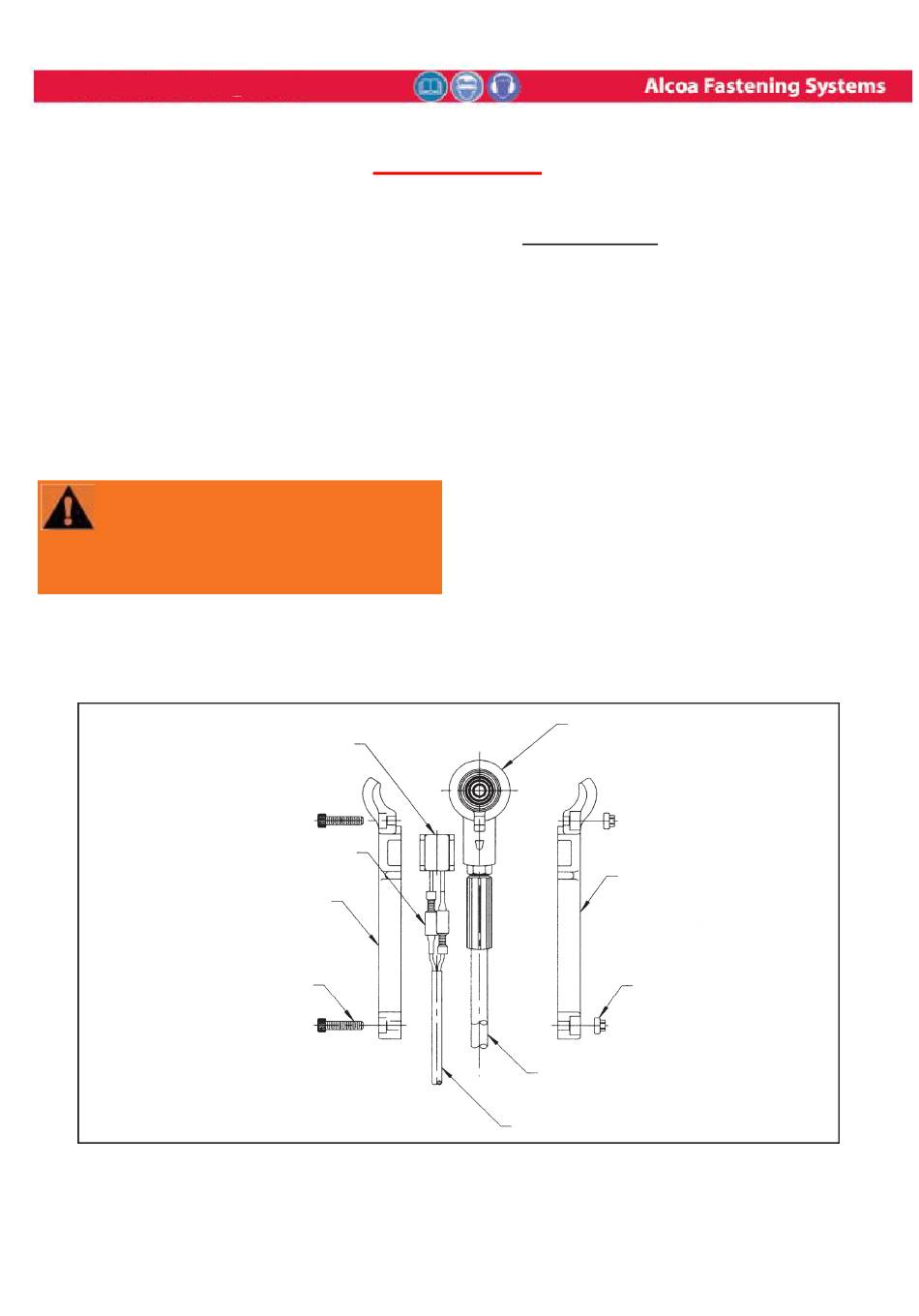

Figuur 5
D
(R
AADPLEEG FIGUREN
gerepareerd.
SCHAKELAAR
EMONTAGE
5, 6, 6
, 6
, 6
, 7
A
B
C
EN
1.
Zie WAARSCHUWING op deze pagina. Ontkoppel de
elektrische stekker van de hydraulische unit.
Ontkoppel de hydraulische slangen van het
gereedschap.
2.
Verwijder de borgmoer van het gereedschap - -
gebruik 1 1/16 steeksleutel. Schuif het neusaambeeld
van het gereedschap af. Schroef het spankopstuk van
de zuiger van het gereedschap.
3.
Schroef de vier inbusbouten uit de hendel. Verwijder
de schroeven en bouten. Scheid de helften van de
hendel - zie FIGUUR 5.
4.
2480: Til de schakelaar uit de hendelhelft. Trek het
regelsnoer uit de ingebouwde trekontlasting van de
handel. Trek beide kogelaansluitingen uit elkaar - zie
FIGUUR 5.
A2480: Til de trekker uit de hendelhelft. Trek de
luchtslang uit de ingebouwde trekontlasting van de
handel.
KOP
SLANGEN
REGELSNOER
16
7
)
A
RECHTERHELFT VAN
DE HENDEL
ZESKANTMOER (4)
