3 Productbeschrijving
Toepassingsgebied
Werkingsprincipe - ni-
veaumeting
Werkingsprincipe - schei-
dingslaagmeting
10
3.2
Werking
De VEGAFLEX 86 is een niveausensor met kabel- of staafmeetsonde
voor continue niveau- en scheidingslaagmeting en is bijzonder goed
geschikt voor toepassingen in hoge temperaturen tot +450 °C.
Op basis van de kwalificatie tot SIL2 resp. homogeen redundant tot
SIL3 (IEC 61508) is de VEGAFLEX 86 geschikt voor toepassing in
veiligheidsinstrumentatie systemen (SIS).
De veiligheidsfunctie (SIF) kan zowel een bewaking van het maximale
of minimale niveau zijn of een combinatie van beide.
Hoogfrequente microgolfimpulsen worden langs een stalen kabel
of staaf geleid. Bij het raken op het productoppervlak worden de mi-
crogolfimpulsen gereflecteerd. De looptijd wordt door het instrument
berekend en als niveau uitgestuurd.
h

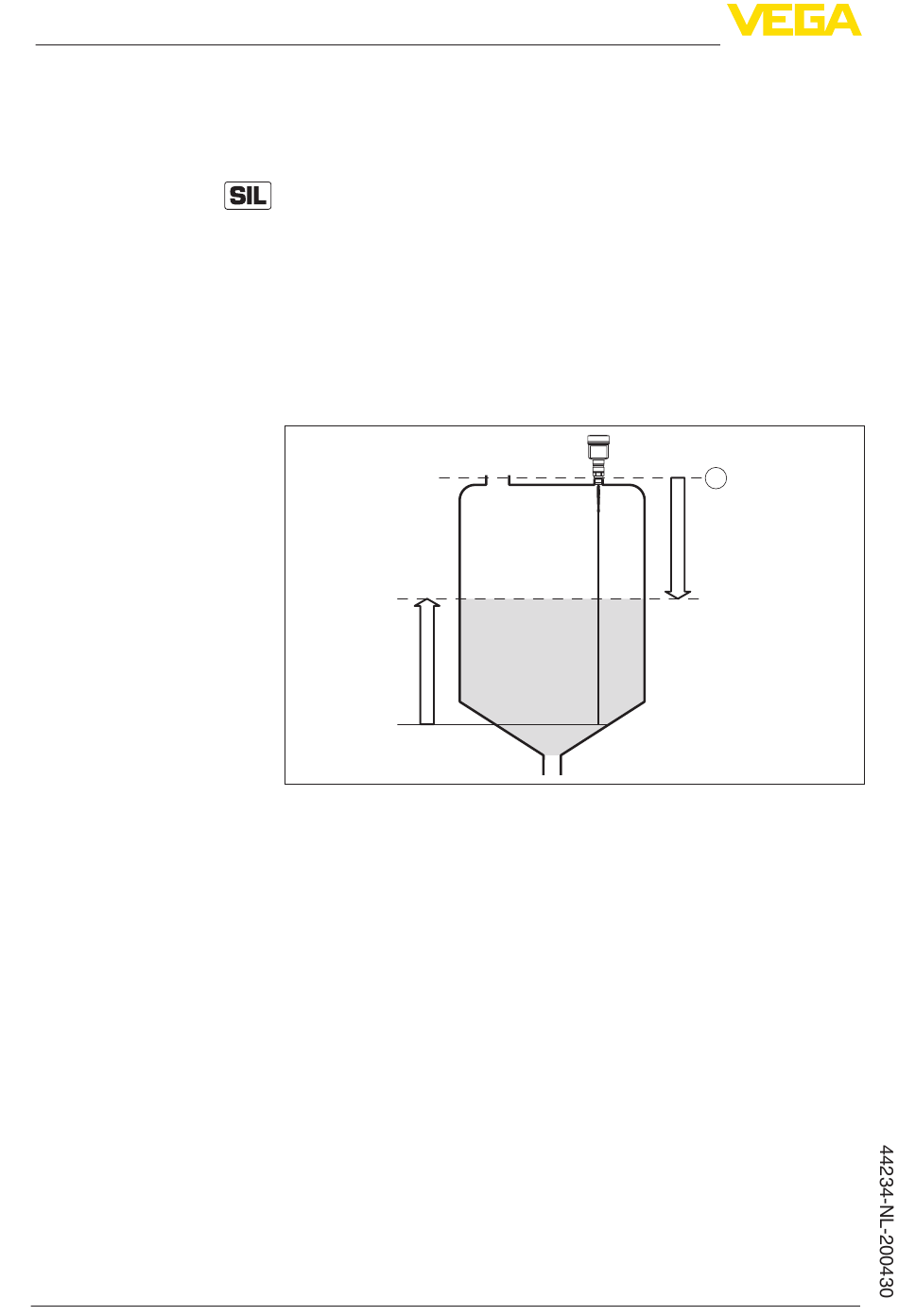

Fig. 2: Niveaumeting
1
Sensorreferentievlak (afdichtingsvlak van de procesaansluiting)
d
Afstand tot niveau
h
Hoogte - niveau
Hoogfrequente microgolfimpulsen worden langs een stalen kabel
resp. staat of een staaf in een stalen pijp geleid. Bij het raken op het
mediumoppervlak worden de microgolven deels gereflecteerd. Het
andere deel doorloopt het bovenste medium en wordt op de schei-
dingslaag voor een tweede maal gereflecteerd. De looptijden door de
beide mediumlagen worden door het instrument geanalyseerd.
VEGAFLEX 86 • Tweedraads 4 ... 20 mA/HART
1
d
