5 Op de voedingsspanning aansluiten
Aansluitschema
Aansluitschema - pa-
neelinbouw
18
5.3
Aansluitschema
1

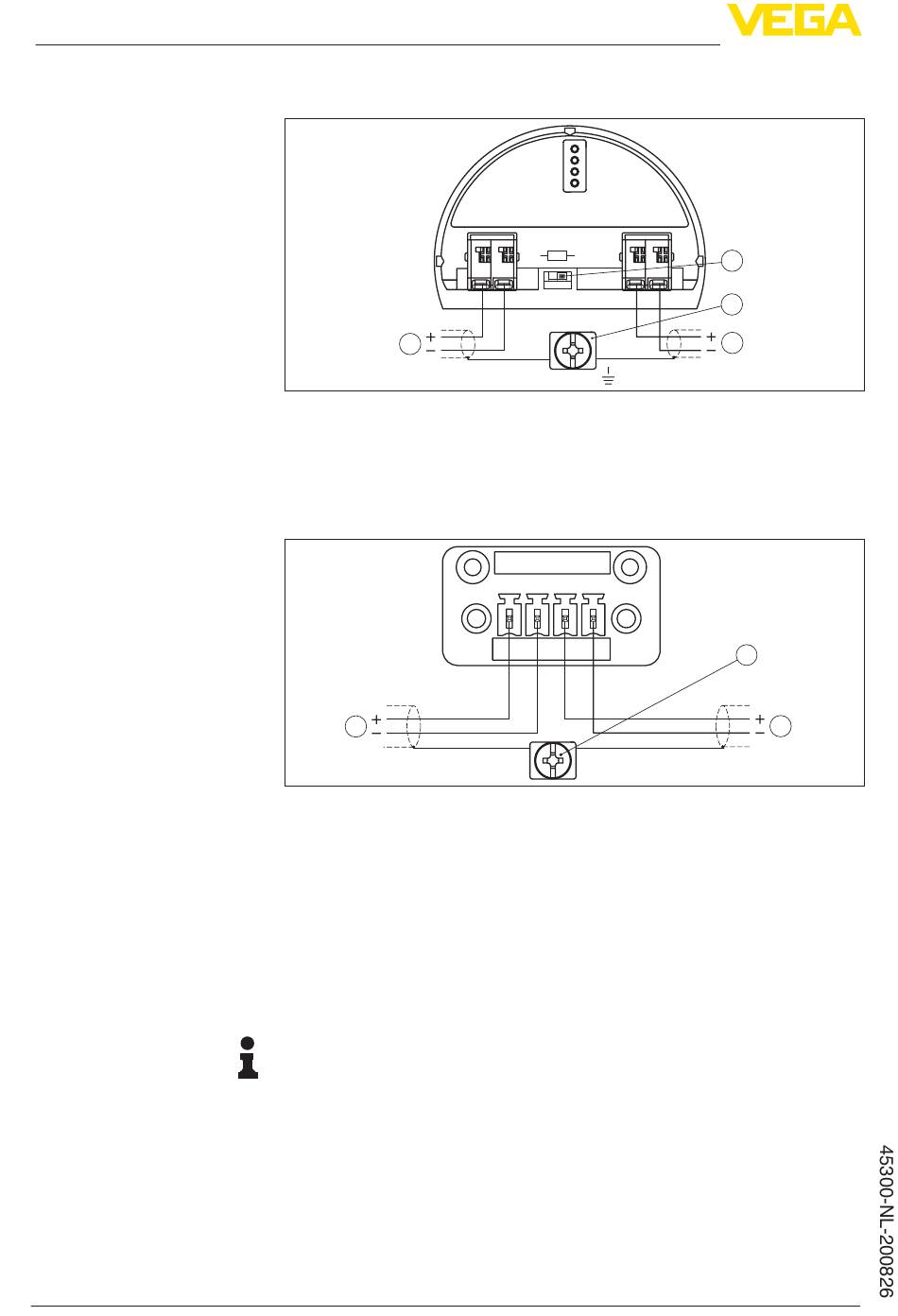

Fig. 10: Aansluitschema VEGADIS 82 4 ... 20 mA/HART
1
Naar sensor
2 Schakelaar voor HART-weerstand (on = geactiverd, off = gedeactiveerd)
3
Klem voor aansluiting van de kabelafscherming
4
Voor voedingsspanning
1
Fig. 11: Aansluitschema VEGADIS 82 voor 4 ... 20 mA-sensoren - paneelin-
bouw
1
Naar sensor
2
Aardklem in schakelkast voor aansluiting van de kabelafscherming
3
Voor voedingsspanning
5.4
Aansluiting HART-standaard
De volgende afbeelding toont vereenvoudigd de toepassing van de
VEGADIS 82 in combinatie met een HART-sensor.
Opmerking:
Bij de voedingsspanning via een regelaar VEGAMET is daar al een
HART-weerstand geïntegreerd en actief. Bij de voedingsspanning via
een voedingsscheider VEGATRENN is daar al een HART-weerstand
geïntegreerd en naar keuze geactiveerd.
In deze situaties moet de HART-weerstand in VEGADIS 82 worden
gedeactiveerd.
Sensor
power supply
HART
R
+
+
1
2
3
off on
( )
(-)
( )
1
2
3
4
VEGADIS 82 • 4 ... 20 mA/HART
