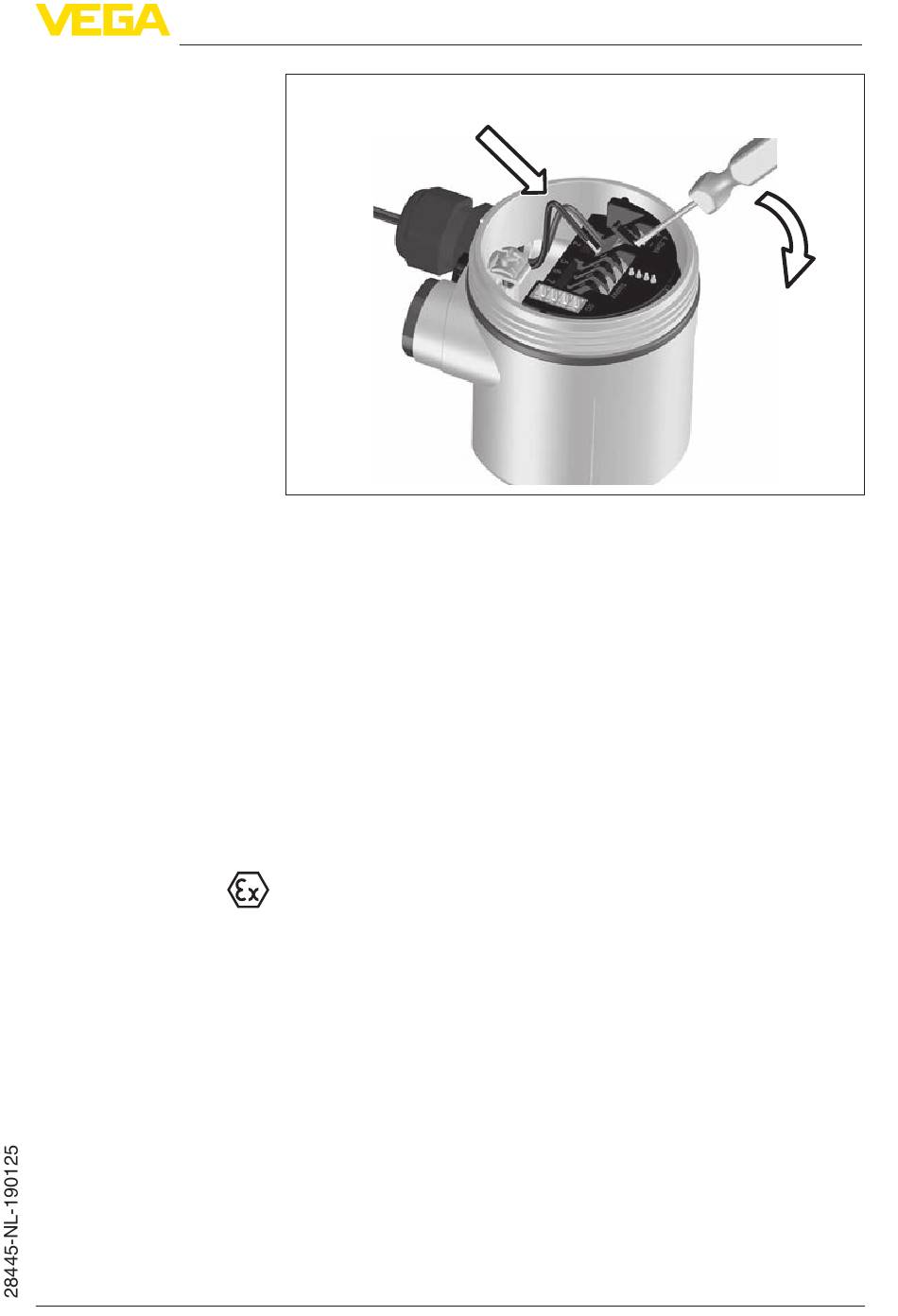

Fig. 20: Aansluitstappen 6 en 7
8. Openingshefboom van de klemmen naar beneden drukken, de
klemveer sluit hoorbaar.
9. Controleer of de kabels goed in de klemmen zijn bevestigd door
licht hieraan te trekken
10. Afscherming op de interne aardklem aansluiten, de externe aard-
klem met de potentiaalvereffening verbinden
11. Wartelmoer van de kabelwartel vast aandraaien. De afdichtring
moet de kabel geheel omsluiten
12. Deksel behuizing vastschroeven
De elektrische aansluiting is zo afgerond.
5.3
Aansluitschema eenkamerbehuizing
De afbeeldingen hierna gelden zowel voor de niet-Ex-, als ook voor
de Ex-ia-uitvoering.
5 Op de voedingsspanning aansluiten
27
