10 Bijlage
10.2 Profibus PA
Instrumentstambestand
Het instrumentstambestand (GSD) bevat de specificaties van het Profibus PA-instrument. Tot deze
data behoren bijv. de toegestane overdrachtssnelheden en informatie over diagnosewaarden en het
formaat van de door het PA-instrument geleverde meetwaarde.
Voor het projecteringstool van het Profibus-netwerk wordt bovendien een bitmap-bestand ter
beschikking gesteld. Deze wordt automatisch bij het opnemen van het GSD-bestand ook geïnstal-
leerd. Het bitmap-bestand is bedoeld voor de symbolische weergave van het PA-instrument in het
configuratietool.
Ident-nummer
Ieder Profibus-instrument krijgt van de Profibus-gebruikersorganisatie (PNO) een uniek identificatie-
nummer (ID-nummer). Dit ID-nummer is ook in de naam van het GSD-bestand opgenomen. Voor de
VEGAPULS 62 is het ID-nummer 0 x 0772(hex), en het GSD-bestand PS__0772.GSD. Optioneel
naast dit leverancierspecifieke GSD-bestand wordt door de PNO nog een algemeen zogenaamd
profielspecifiek GSD-bestand ter beschikking gesteld. Voor de VEGAPULS 62 moet het algeme-
ne GSD-bestand PA139700.GSD worden gebruikt. Wanneer het algemene GSD-bestand wordt
gebruikt, dan moet de sensor via de DTM-software naar het profielspecifieke identificatienummer
worden omgeschakeld. Standaard werkt de sensor met het leverancierspecifieke ID-nummer.
Cyclisch dataverkeer
Door de master klasse 1 (bijv. PLC) worden tijdens bedrijf cyclisch de meetwaardegegevens uit de
sensor gelezen. Tot welke gegevens de PLC toegang heeft, is te zien in het blokschema hierna.
Min-Max
Linearization
adjustment
m(d)
%
Lin%
Sensor
characteristics
TB
Secondary
Secondary
Primary
Value 2
Value 1
Value
PROFIBUS PA-output
Failure
Target
Source for
Scaling
Alarms
Integration
mode
Mode
scaling
PA-Out
t
i
FB
Select additional cyclic
value

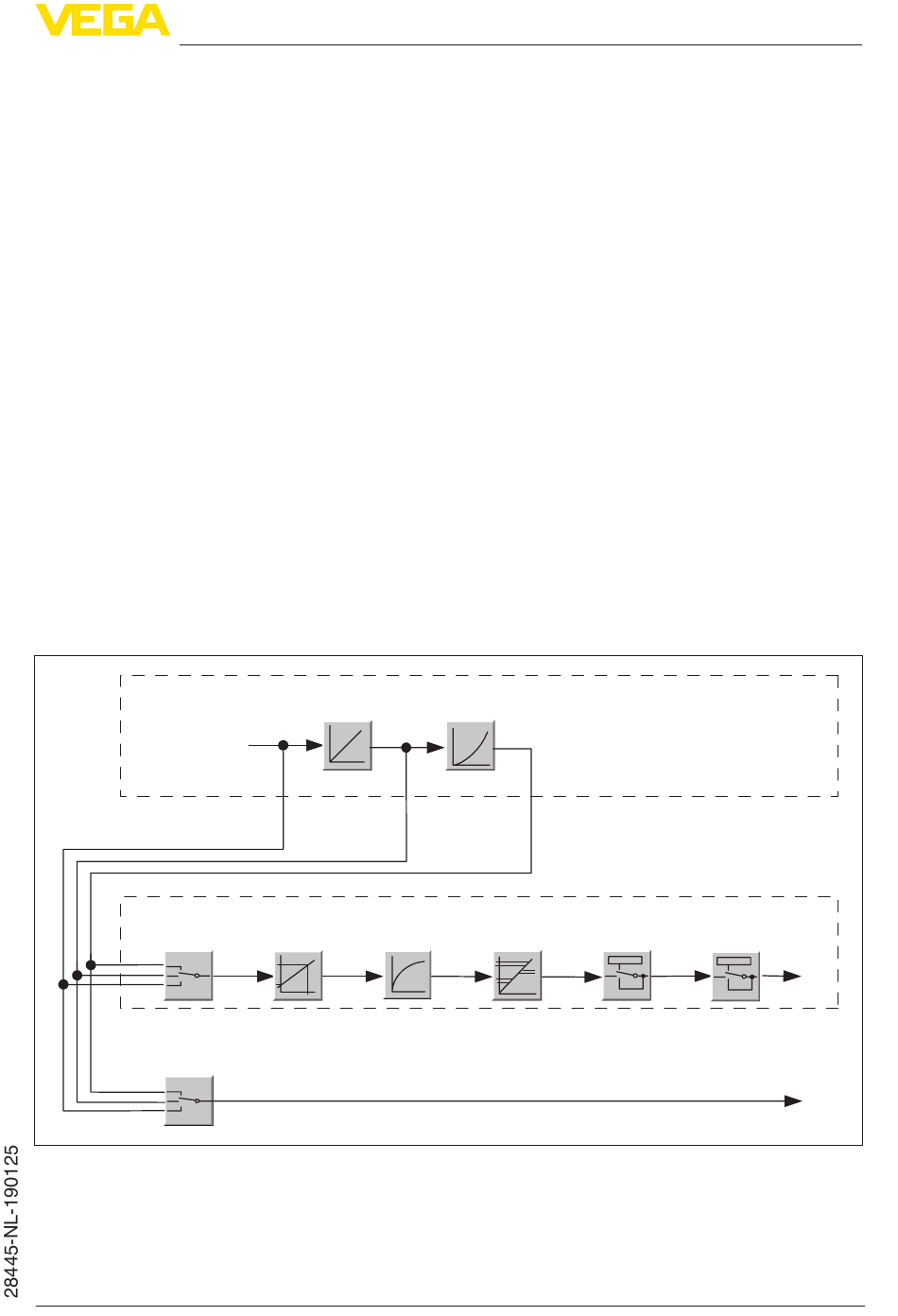

Fig. 44: VEGAPULS 62: Block diagram with AI (PA-OUT) value and additional cyclical value
TB Transducer Block
FB Function Block
67
VEGAPULS 62 • Profibus PA
