Installatie en inbedrijfname
1
Machine
2
Vrouwelijke lijnkoppeling
naar de machine
3
Lijn
4
Vrouwelijke lijnkoppeling
met sluitnippel
5
Mannelijke sluitnippel
6
Muur
1
Machine
2
Vrouwelijke koppeling
voor ringleiding
3
Muur met installatie voor
ringleiding
4.8.2.2
Wateraansluiting met Aquaboss-koppelingen
De machine kan met koppelingen worden aangesloten. In het volgende
hoofdstuk staat beschreven hoe de machine op Aquaboss koppelingen kan
worden aangesloten.
Watertoevoer aansluiten
Voorwaarden (alle op verzoek verkrijgbaar)
•
Optie 1: 2 vrouwelijke lijnkoppelingen (Afb. 4-4, ② , ④ ), binnendiameter
van flexibele buis 9 mm, materiaal 1.4571 EPDM
•
Optie 1: 1 mannelijke sluitnippel ⑤ , materiaal 1.4571 EPDM
•
Optie 2 (ringpijpen beschikbaar): Secundaire ringpijpen met P-Y-dubbele
adapter dode ruimte vrij (Afb. 4-5, ② )
•
Roestvrij staal AISI 316L voor primaire ring PEX, geïnstalleerd in de muur
Optie 1: Er is een verbindingslijn gebruikt.
1.
Sluit koppelingen ② , ④ aan op de lijn en maak vast met een lijnklem of
een enkele knelklem.
2.
Sluit koppeling ② aan op machine.
3.
Sluit koppeling ④ aan op sluitnippel ⑤ die aan de muur is bevestigd.
1
2

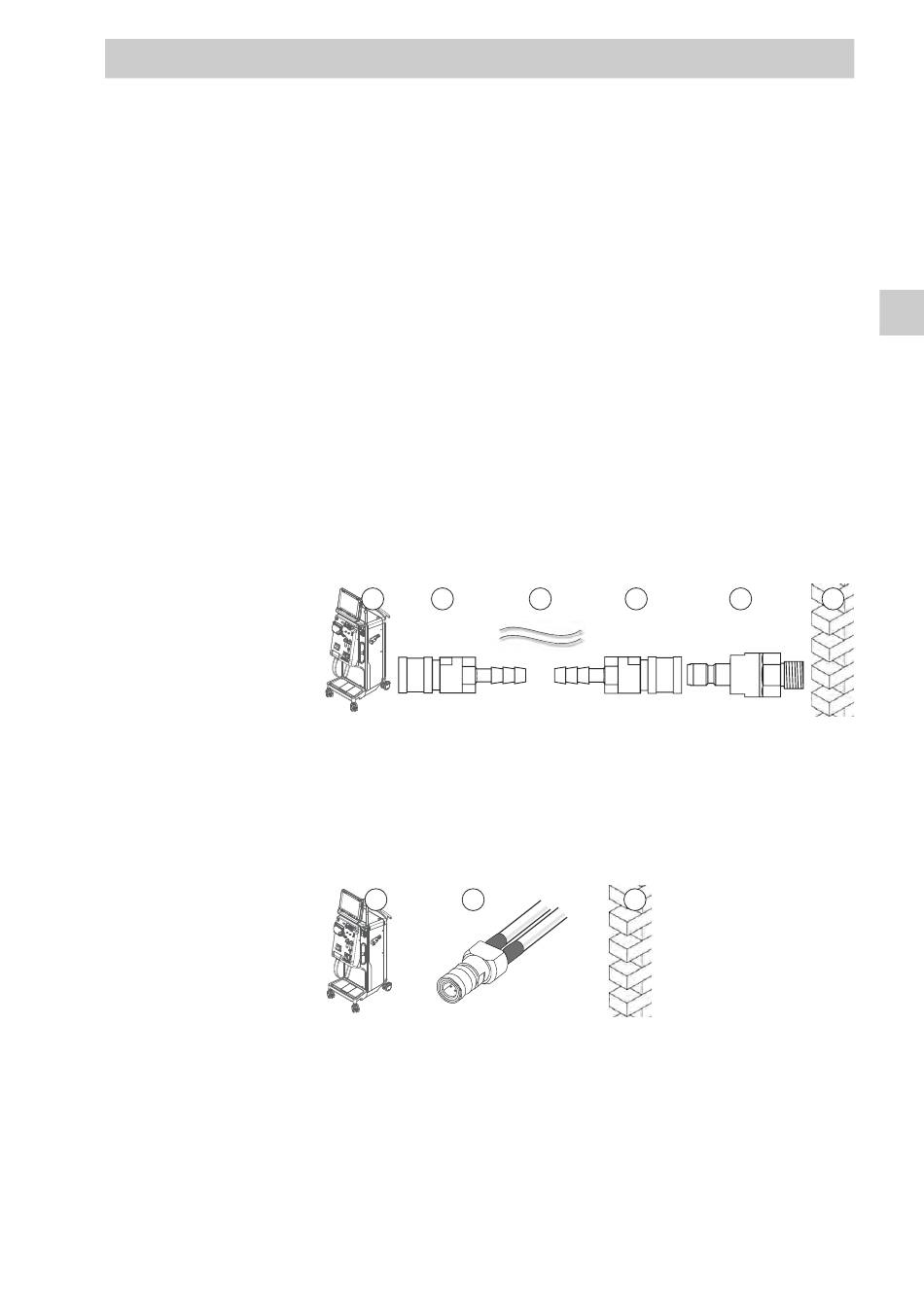

Afb. 4-4 Optie 1: Aquaboss-koppelingen wateraanvoer
Optie 2: Er wordt een ringleiding gebruikt. Slangen die van de muur komen of
naar de muur lopen, worden bevestigd op een vrouwelijke koppeling (Afb. 4-5,
② ).
1.
Verbind vrouwelijke koppeling ② direct met machine.
1
2
Afb. 4-5 Optie 2: Aquaboss-koppeling watertoevoer voor ringleidingen
IFU 38910517NL / Rev. 1.04.01 / 04.2020
