6.
Breng langzaam de armen van de lader omlaag
totdat de cilindervergrendeling contact maakt
met de cilinder en het uiteinde van de staaf.
Cilindervergrendeling verwijderen
en opslaan
Belangrijk:
Verwijder de cilindervergrendeling
van de stang en vergrendel ze volledig in de
opslagstand voordat u de machine bedient.
1.
Start de motor.
2.
Breng de armen van de lader volledig omhoog.
3.
Zet de motor af en haal het sleuteltje uit het
contact.
4.
Verwijder de lynchpen waarmee de
cilindervergrendeling is bevestigd.
5.
Draai de cilindervergrendeling omhoog op de
arm van de lader en bevestig deze met de
lynchpen.
6.
Breng de armen van de lader omlaag.
Toegang krijgen tot
inwendige onderdelen
WAARSCHUWING
Als u deksels, kappen of schermen openmaakt
terwijl de motor draait, kunt u in contact
komen met bewegende onderdelen en daarbij
ernstig letsel oplopen.
Voordat u een deksel, kap of scherm opent:
zet de motor af, verwijder het sleuteltje uit het
contact en laat de motor afkoelen.

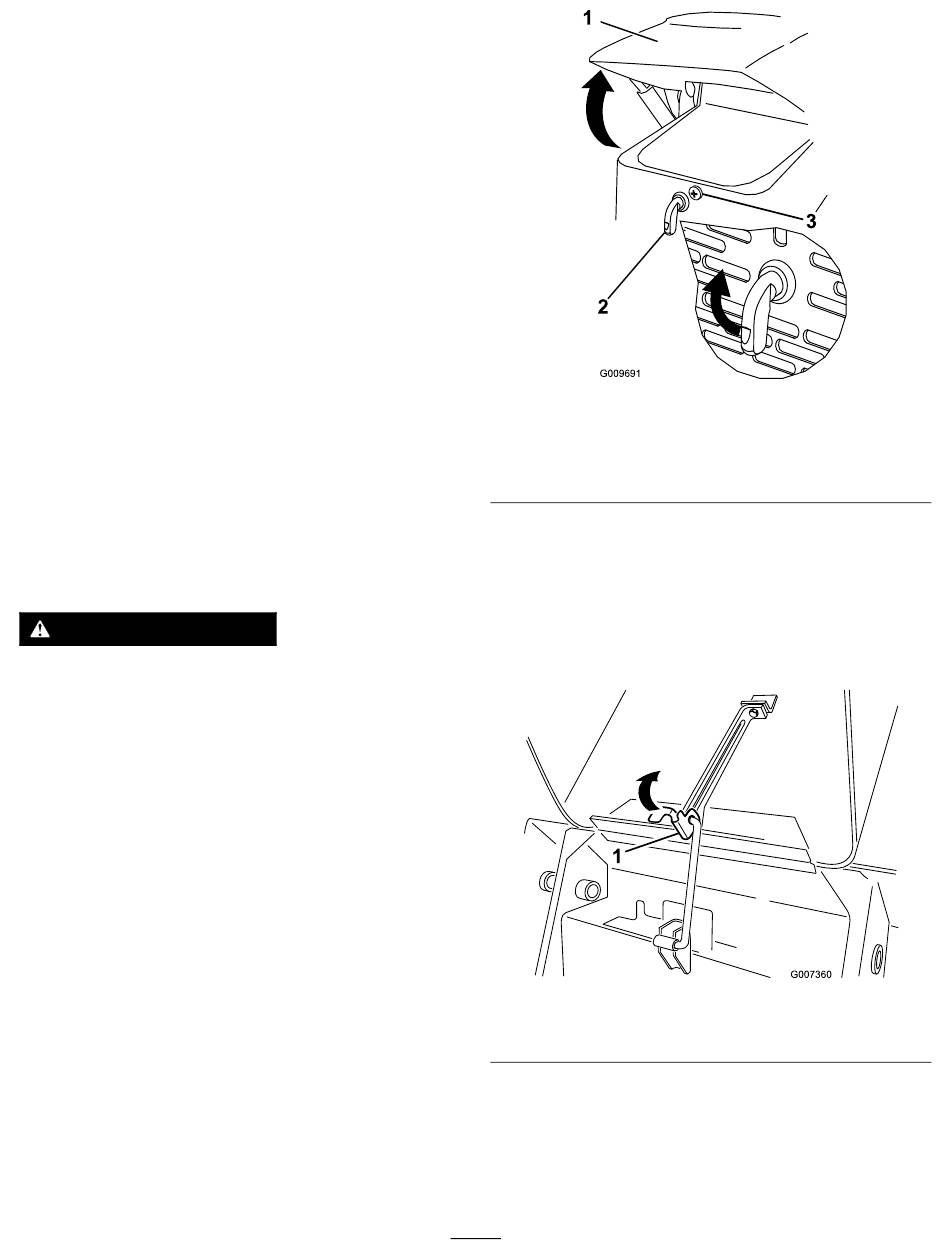

Motorkap openen
1.
Draai de vergrendelschroef van de motorkap los
(Figuur
24)
1. Motorkap
2. Motorkapvergrendeling
2.
Draai de motorhendel rechtsom
3.
Klap de motorkap omhoog
De motorkap sluiten
1.
Trek het lipje waarmee de steunstang bevestigd
is omhoog
(Figuur
1. Lipje op steunstang
2.
Sluit de kap en vergrendel deze door op de
voorzijde van de kap te drukken tot deze op zijn
plaats klikt.
3.
Draai de vergrendelschroef van de motorkap
vast om de hendel te vergrendelen
24
Figuur 24
3. Vergrendelschroef van de
motorkap
(Figuur
(Figuur
24).
25)
Figuur 25
(Figuur
g009691
24).
g007360
24).
