CLIP
MANTELSLANG
CLIP
SLANGPILAAR
MANTELSLANG
SENSORKABEL
NIVEAUBEHUIZING
WARTEL
O - RING
EELS 2006 M NL.02

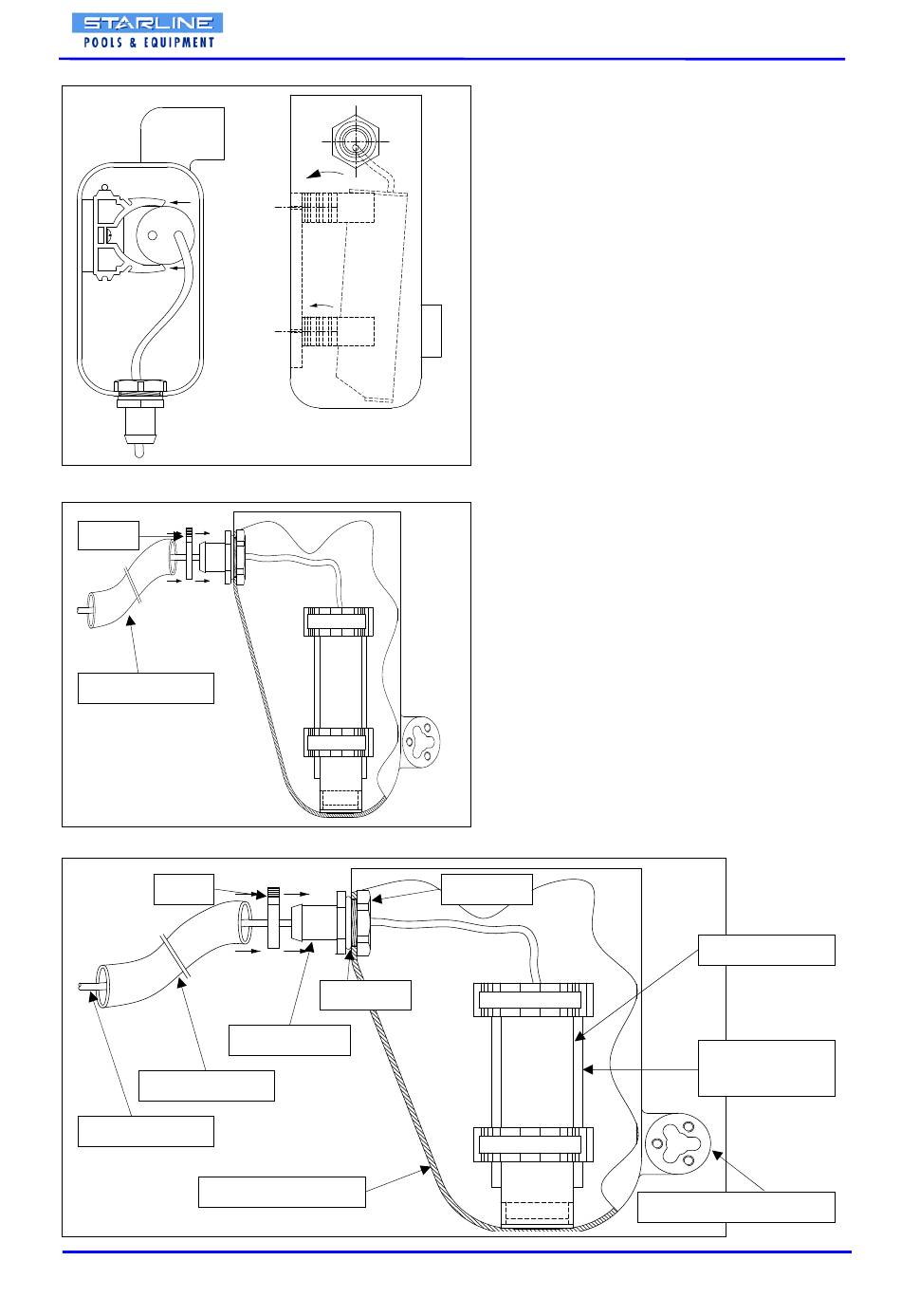

Voer de kabel van de niveausensor vanuit de
niveaubehuizing door de slangpilaar.
Druk de sensor in de 2 klemmen op de
montageplaat.
Let op basis instelling!
Onderzijde niveausensor staat op de bodem
van de niveaubehuizing.
Monteer de niveaubehuizing tegen de
skimmer. (zie handleiding Allfit).
Monteer de skimmer met niveaubehuizing
aan de skimmer montageflens welke reeds
aan het bad is gemonteerd.
Plaats de mantelslang
(Ø 25 mm) over de slangpilaar.
Klem de slang om de slangpilaar vast met
de kunststof clip.
AANSLUITING SKIMMER
NIVEAUSENSOR
SENSOR
MONTAGEPLAAT
8
