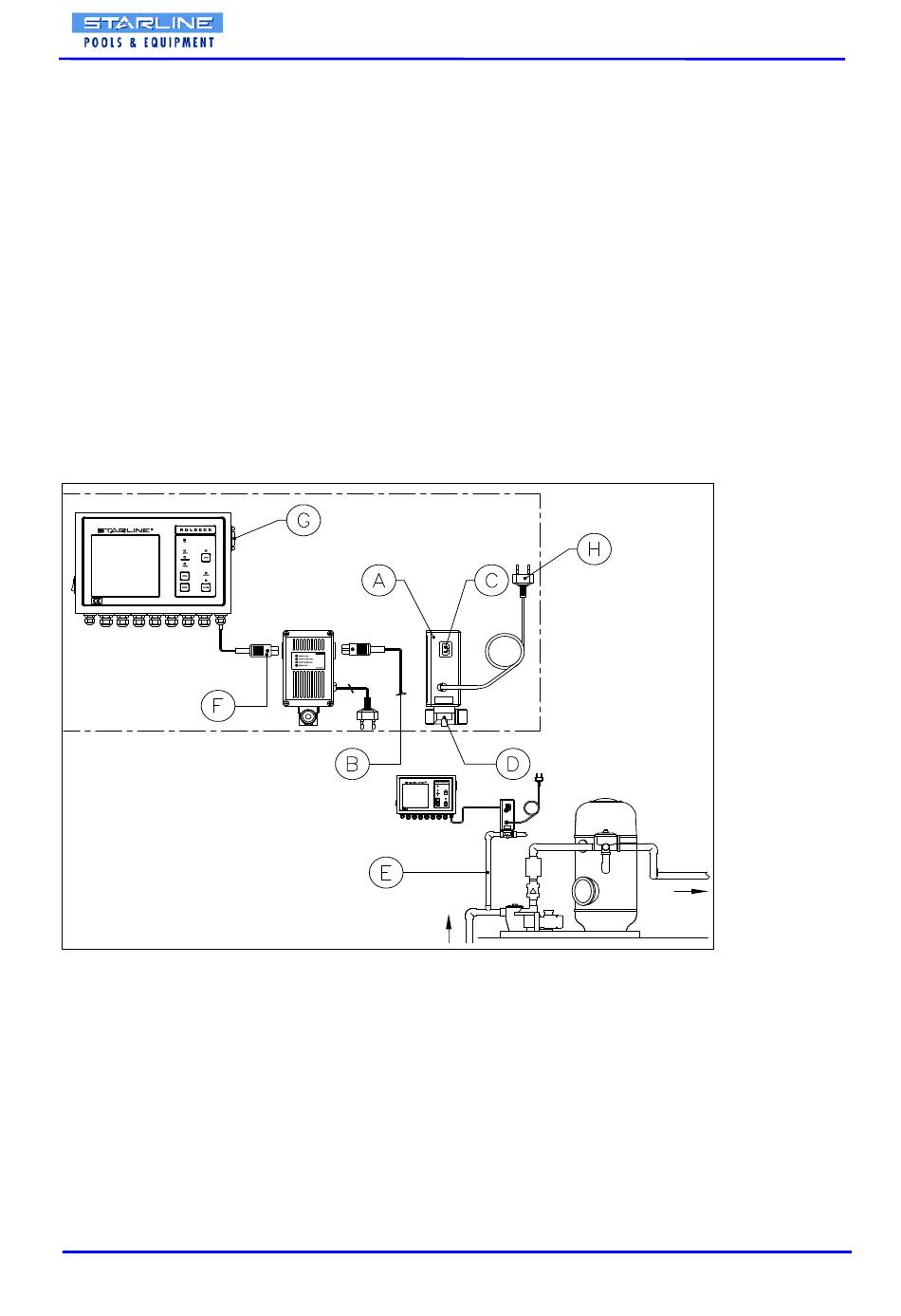

4. MONTAGE VAN DE BESTURING
De besturing (A) dient verticaal, met magneetklep naar beneden, geplaatst te worden.
Monteer het ventiel (¾ buitendraad) direct op de watertoevoer.
Let op!
De doorstroomrichting wordt aangegeven door middel van een pijl op het ventiel (D)
Monteer de "suppletieleiding" (E) Ø 32 mm van het magneetventiel, naar de skimmerleiding en sluit
deze voor de filterpomp aan.
Let op!
Houdt u rekening met de hiervoor geldende regels van uw watermaatschappij.
Sluit stekker (F) in de Roldeckbesturing RDEB 2006 (G) aan op de aansluiting "waterlevel switch"
Bij de RD 2000 en RD 2001 kan de aansluiting "SK" hiervoor gebruikt worden.
Let op! Stekker (F) met voorgemonteerde kabel heeft een totale lengte van 2.5 meter.
Monteer stekker (B) op de 2-aderige sensorkabel en steek deze in connector (C).
Sluit de 230V. voeding (H) bij voorkeur aan op de 230V uitgang in de Starline Poolcontrol.
Indien deze niet voorhanden is kan de niveauregelaar direct op 230V. aangesloten worden.
5. TECHNISCHE SPECIFICATIE
Spanning.
Opgenomen vermogen.
Leidingaansluiting IN.
Leidingaansluiting UIT.
Max. waterdruk.
Suppletiecapaciteit.
Inschakelvertraging.
Uitschakelvertraging.
max. suppletietijd.
Schakelcontact.
afmetingen HxDxB.
Keuringmerk.
230 Volt 50 Hz.
25 Watt.
¾ buitendraad.
¾ buitendraad.
10 bar.
1,5–2 m³ / uur.
60 sec.
60 - 120 sec.
12 uur
4 voudig capacitief
175x60x85.
CE
EELS 2006 M NL.02
